Samengesteld achromatisch microscoop

Jaar/Periode

1870-1890

Maker

CROUCH

Land

Verenigd Koninkrijk

Signering

Henry Crouch / London / 4804

Categorie

Microscopen

Optisch 1

Samengesteld

Optisch 2

Achromatisch

Afmetingen van de kist (h x b x d)

30 × 17.7 × 15.1 cm

Afmetingen van het microscoop (h x b x d)

28.5 × 14 × 14 cm

Inventarisnummer

SM 5

Beschrijving

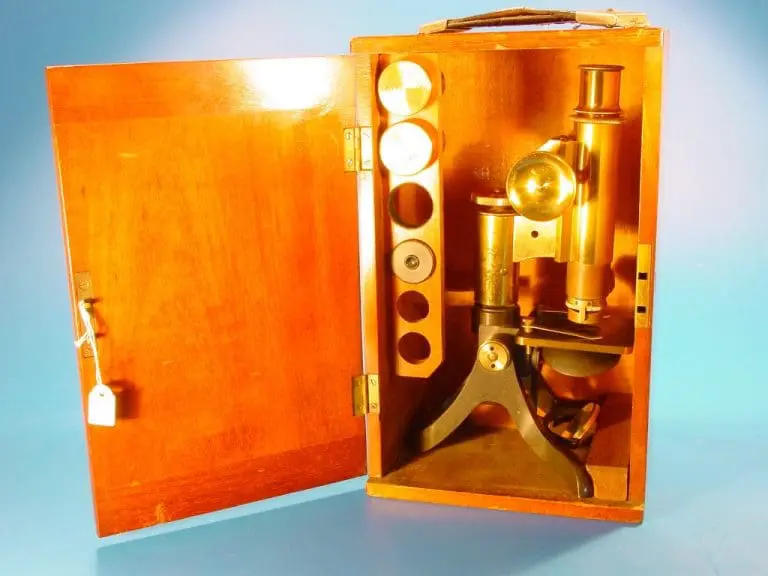

Het microscoop bevindt zich in een mahoniehouten kist met leren handgreep, met slot en sleutel.

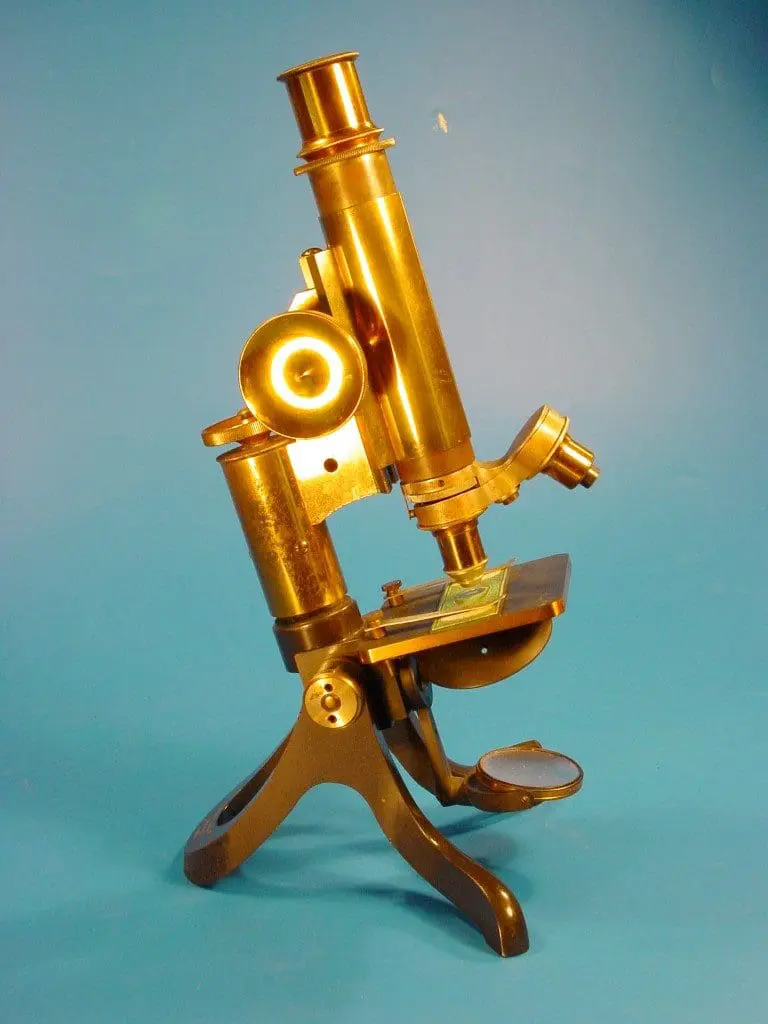

Grofinstelling is mogelijk door middel van een tandheugel met rondsel, bovendien kan de tubus als geheel ook nog op en neer geschoven worden. Fijninstelling is mogelijk met behulp van een micrometerschroef die werkt op de statiefarm. Onder de tafel een gewelfd revolverdiafragma en een spiegel verstelbaar in een beugel. De mechanische tubuslengte is instelbaar vanaf 160 mm.
Er is een Huygens-oculair, de brandpuntsafstand bedraagt 35.1 mm, de vergroting is dan 7.1 maal.
Er zijn twee objectieven, gemerkt ‘2/3’ en ‘1/6’, voorzien van de standaard RMS-schroefdraad. Ze zijn gemeten aan het Bleeker-microscoop bij een mechanische tubuslengte van 175 mm en met een 5 maal vergrotend Huygens-oculair.

Lens 2/3 1/6
Brandpuntsafstand (mm) 13.74 3.86
Vergroting 59.04 246
Numerieke apertuur 0.18 0.71
Scheidend vermogen (µm) 1.6 < 0.8

Het objectief ‘2/3’ vertoont een spoortje coma, contrast en sferische correctie zijn goed.
Objectief ‘1/6’ heeft een minder goed contrast, in het centrum is het goed gecorrigeerd maar naar de rand neemt de coma sterk toe.

Zie ook SM 7.
