Samengesteld achromatisch microscoop

Jaar/Periode

1860-1890

Maker

ROBBINS

Land

Verenigde Staten

Signering

Alfred Robbins Co. / Chicago

Categorie

Microscopen

Optisch 1

Samengesteld

Optisch 2

Achromatisch

Afmetingen van de kist (h x b x d)

33.5 × 17.5 × 10.5 cm

Afmetingen van het microscoop (h x b x d)

30.5 × 8.5 × 17 cm

Inventarisnummer

SM 6

Beschrijving

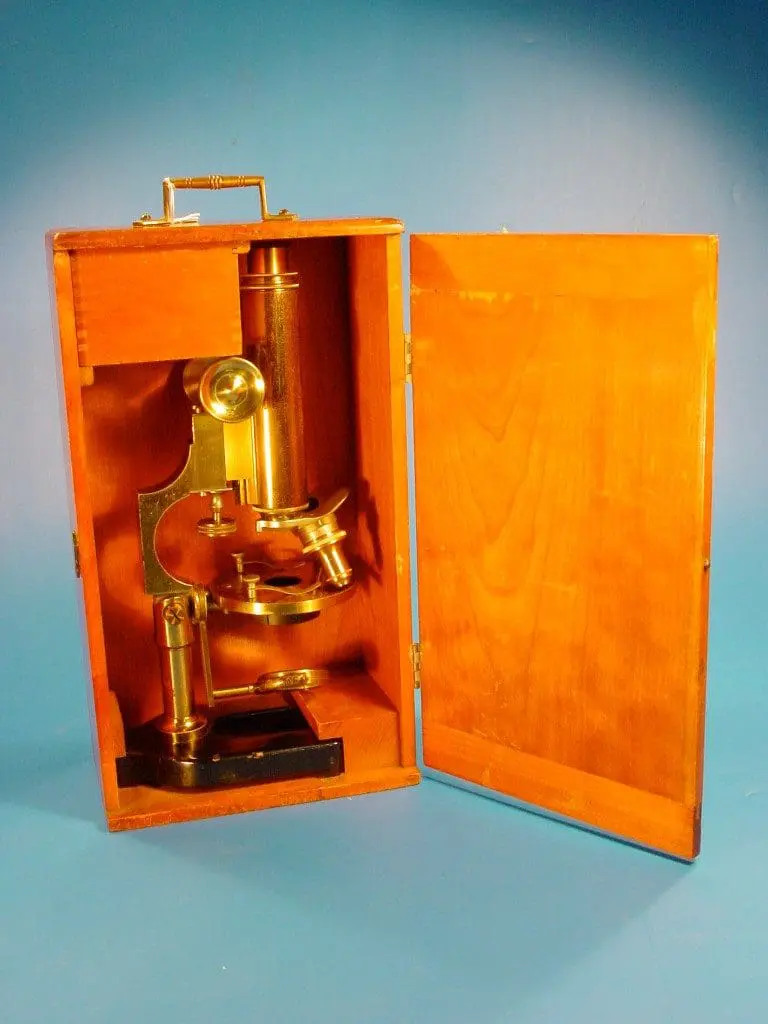

Het microscoop bevindt zich in een houten kist met messing handgreep.

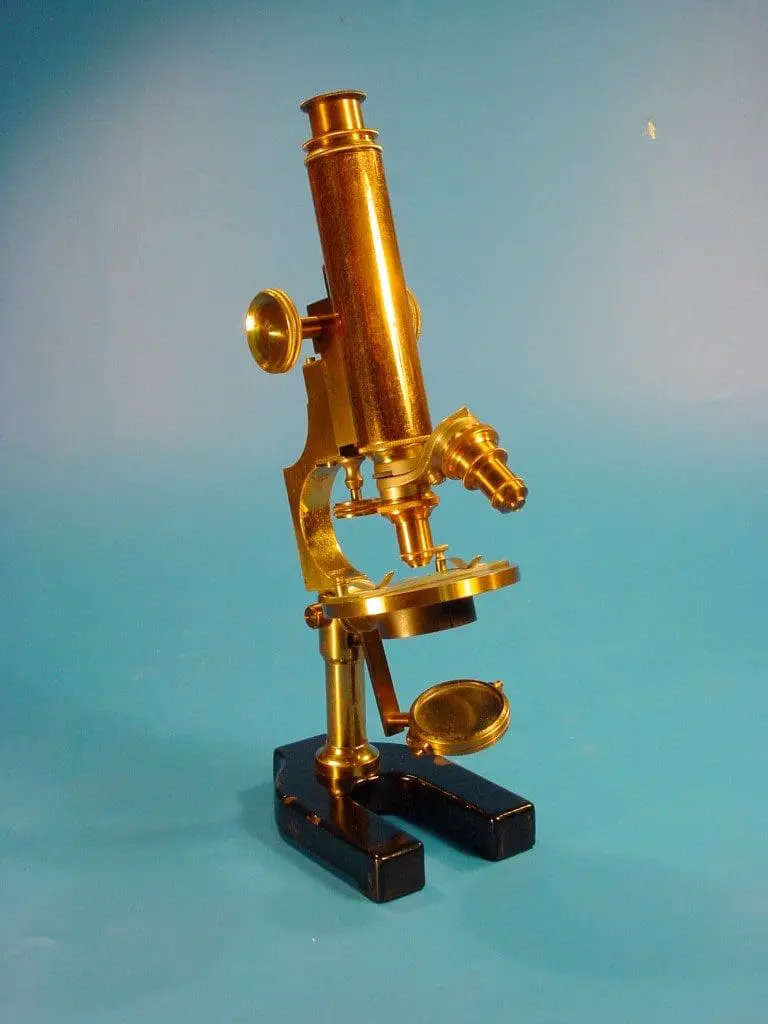

Het microscoop heeft een hoefijzervormige zwart gelakte voet met een ronde messing zuil waar het microscoop kantelbaar op gemonteerd is. Er is een ronde tafel met daaronder een diafragmaschijf en een spiegel in beugel. Statiefarm met micrometerschroef voor de fijnbeweging en tandheugel met rondsel voor de grofbeweging. Het microscoop heeft een uitschuifbare tubus met oculair en een objectiefrevolver met twee objectieven. Alles in goudkleurig gelakt messing.
Voorzien van een Huygens-oculair, de brandpuntsafstand bedraagt 28.85 mm, de vergroting is dan 8.67 maal.
Er zijn twee objectieven, gemerkt ‘2/3’ en ‘1/6’, beide voorzien van de standaard RMS-schroefdraad.

De objectieven zijn onderzocht met het Bleeker-microscoop, met een oculair H5 en een tubuslengte van 160 mm.

Lens 2/3 1/6
Brandpuntsafstand (mm) 20.6 4.4
Vergroting 39.4 202
Numerieke apertuur 0.2 0.6
Scheidend vermogen (µm) 2 0.8

Objectief ‘2/3’ vertoont enig astigmatisme. Objectief ‘1/6’ is chromatisch niet erg goed gecorrigeerd, het contrast is slecht, het vertoont verder sferische ondercorrectie, de ringen van de startest zijn onregelmatig van vorm. De diatomee Stauroneis phoenicenteron wordt in stippen opgelost.

Het is onduidelijk of Robbins de maker of enkel de tussenhandelaar was.
