Samengesteld achromatisch microscoop, statief ‘Laborlux’

Jaartal / Periode

1951-1952

Maker

LEITZ

Land

Duitsland

Signering

Ernst Leitz / Wetzlar / 435491

Categorie

Microscopen

Optisch 1

Samengesteld

Optisch 2

Achromatisch

Afmetingen van het microscoop (h x b x d)

inclusief verlichtingseenheid: 40 × 22 × 45 cm

Inventarisnummer

SM 12

Beschrijving

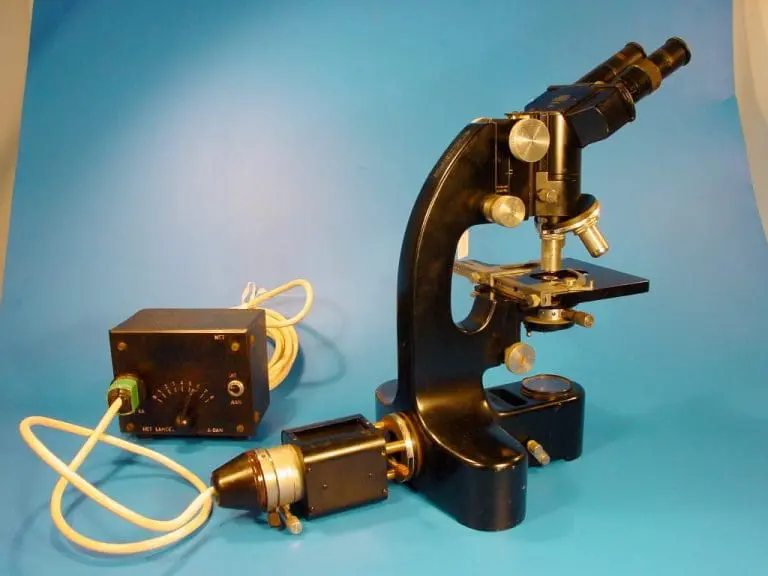

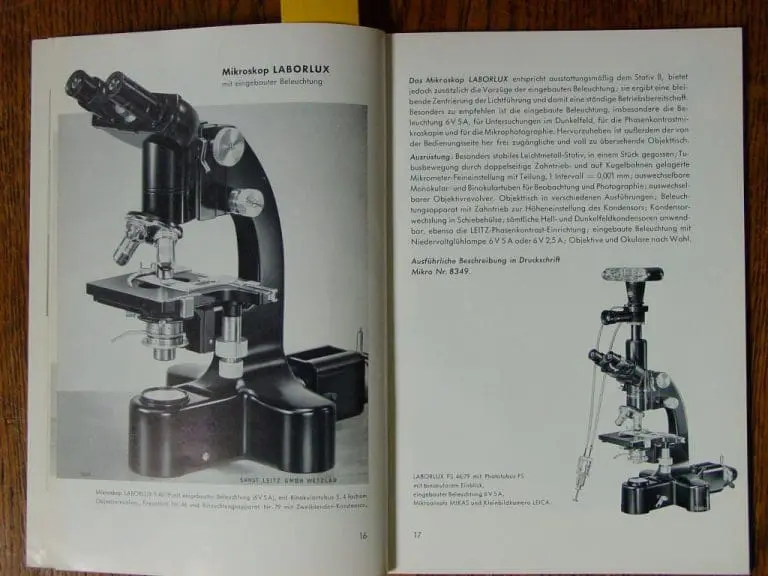

De Laborlux heeft een T-vormige gegoten aluminium voet met statiefarm, het geheel is zwart gemoffeld. Aan de achterzijde kan een lamp bevestigd worden. In de voet bevindt zich ook de spiegel die met behulp van een arm gekanteld kan worden.
De tafel is onderaan de statiefarm bevestigd. Er is een vaste preparaatgeleiding.
Onder de tafel een in hoogte verstelbare condensor volgens Berek, met wegklapbare frontlens. De brandpuntsafstand van de totale condensor bedraagt 18.51 mm, die van enkel het onderstuk 53.86 mm.
Bovenaan de statiefarm de grof- en de fijninstelling, zowel de objectiefrevolver als de tubus zijn verwisselbaar. Bij deze microscoop een viervoudige revolver en een binoculairtubus. Er is een correctielens die de zeer korte mechanische tubuslengte corrigeert voor de voor Leitz-objectieven gebruikelijke lengte van 170 mm.
Er zijn twee (niet origineel bij deze microscoop behorende) oculairen gesigneerd ‘Zeiss’ type KPL 8×, beide hebben een brandpuntsafstand van 31.14 mm en een vergroting van 8.03 maal.
Er zijn vier objectieven gemerkt ‘1 3 1/2:1 A 0.10’; ‘3 10:1 A 0.25’; ‘6L 45:1 A 0.65’ en ‘Oel 100:1 A 1.30 no. 231605’. De objectieven zijn gemeten aan het Bleeker-microscoop bij een tubuslengte van 170 mm, de objectieven ‘1’ en ‘3’ met een 10 maal vergrotend Huygens-oculair, de objectieven ‘6L’ en ‘Oel’ met een 5 maal vergrotend Huygens-oculair.

Objectief 1 (3½:1) 3 (10:1) 6L (45:1) Oel (100:1)
Brandpuntsafstand (mm) 31.68 16.49 4.18 1.90
Vergroting 35.42 102.34 226.3 511.7
Numerieke apertuur 0.094 0.26 0.68 1.36
Scheidend vermogen (µm) 4 1.6 < 0.8 < 0.8

Objectief ‘1 3 1/2:1 A 0.10’ vertoont enige sferische overcorrectie, het is verder goed, het beeld is vlak.
Objectief ‘3 10:1 A 0.25’ is van goede kwaliteit, er is wel een geringe zonefout.
Objectief ‘6L 45:1 A 0.65’ vertoont sferische overcorrectie, verder is het van goede kwaliteit. De diatomee Pleurosigma angulatum wordt in stippen opgelost.
Objectief ‘Oel 100:1 A 1.30’ vertoont sferische ondercorrectie, het beeld is gekromd, verder is het goed. De diatomee Surirella gemma wordt in lijnen opgelost, de stippen zijn net niet te zien.
