Samengesteld achromatisch microscoop, statief R

Jaar/Periode

ca. 1965

Maker

BLEEKER

Land

Nederland

Signering

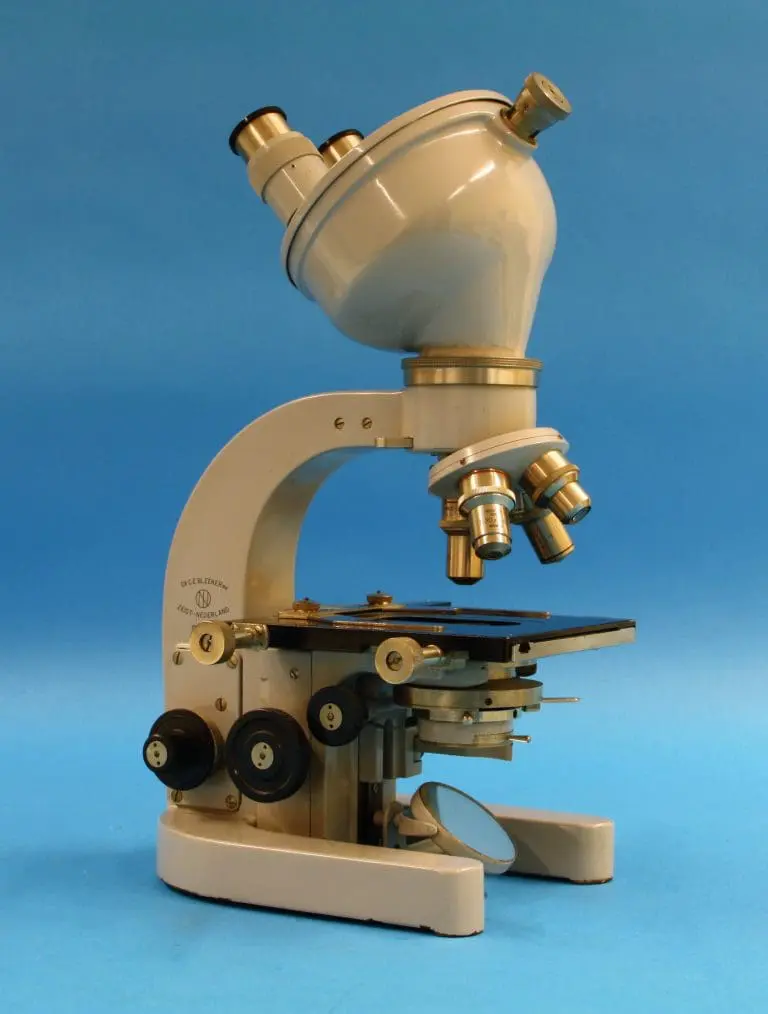

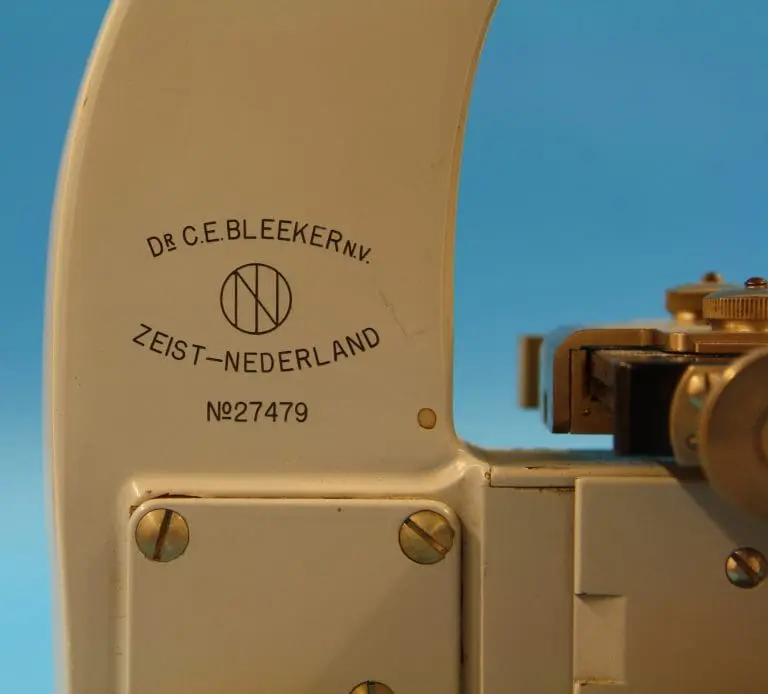

Dr C.E. BLEEKER N.V. / NOI [in logo] / ZEIST–NEDERLAND / No 27479

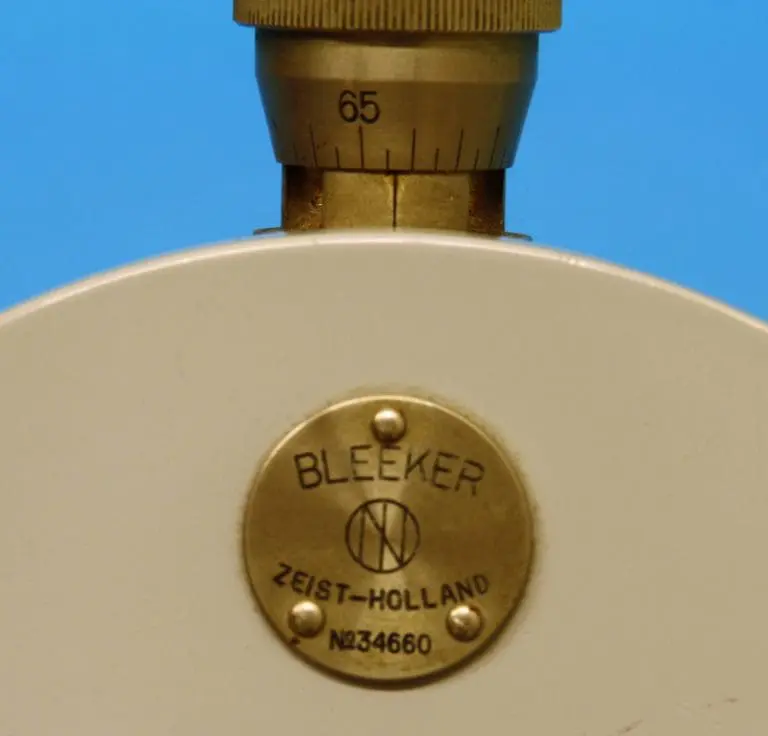

Op de binoculairtubus: BLEEKER /NOI [in logo] / ZEIST–HOLLAND / No 34660



Categorie

Microscopen

Optisch 1

Samengesteld

Optisch 2

Achromatisch

Afmetingen van het microscoop (h x b x d)

31.5 × 20.8 × 20.6 cm

Herkomst

P.P. de Bruijn, Zeist (vorige eigenaar)

Inventarisnummer

SM 147

Beschrijving

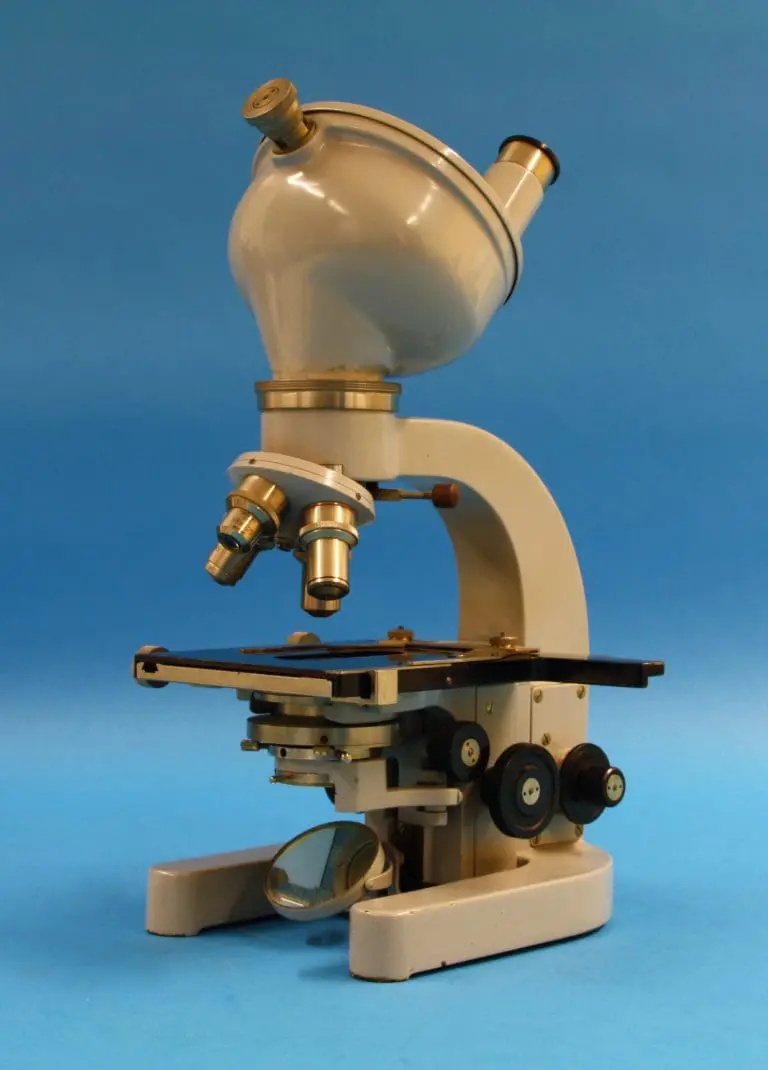

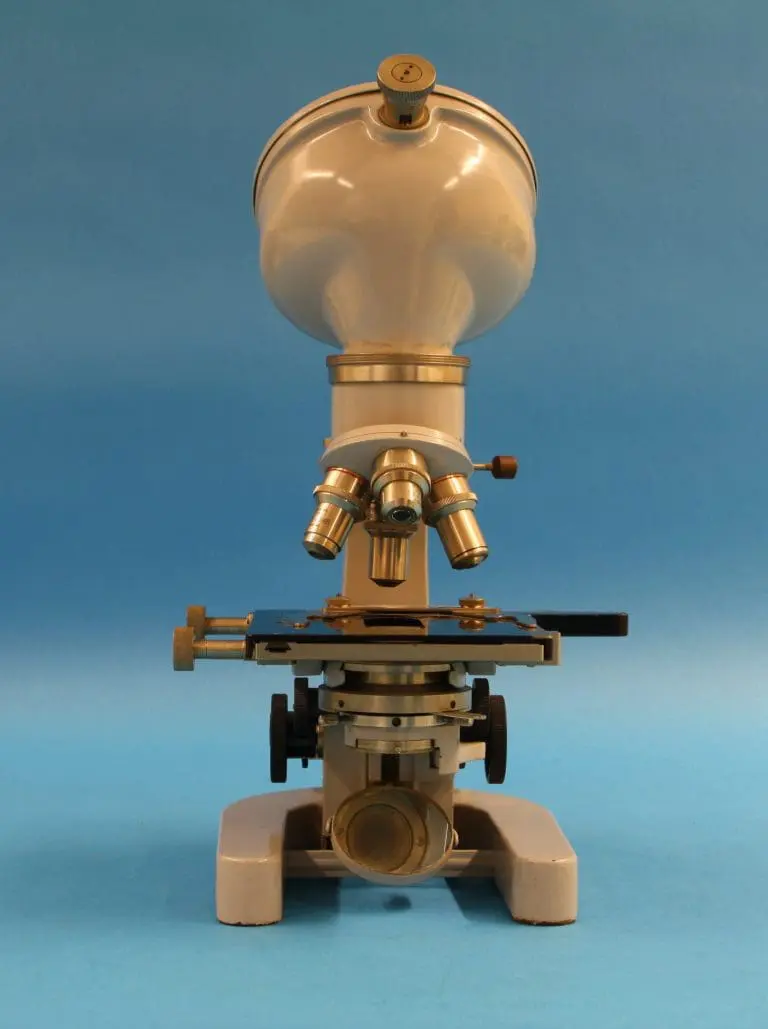

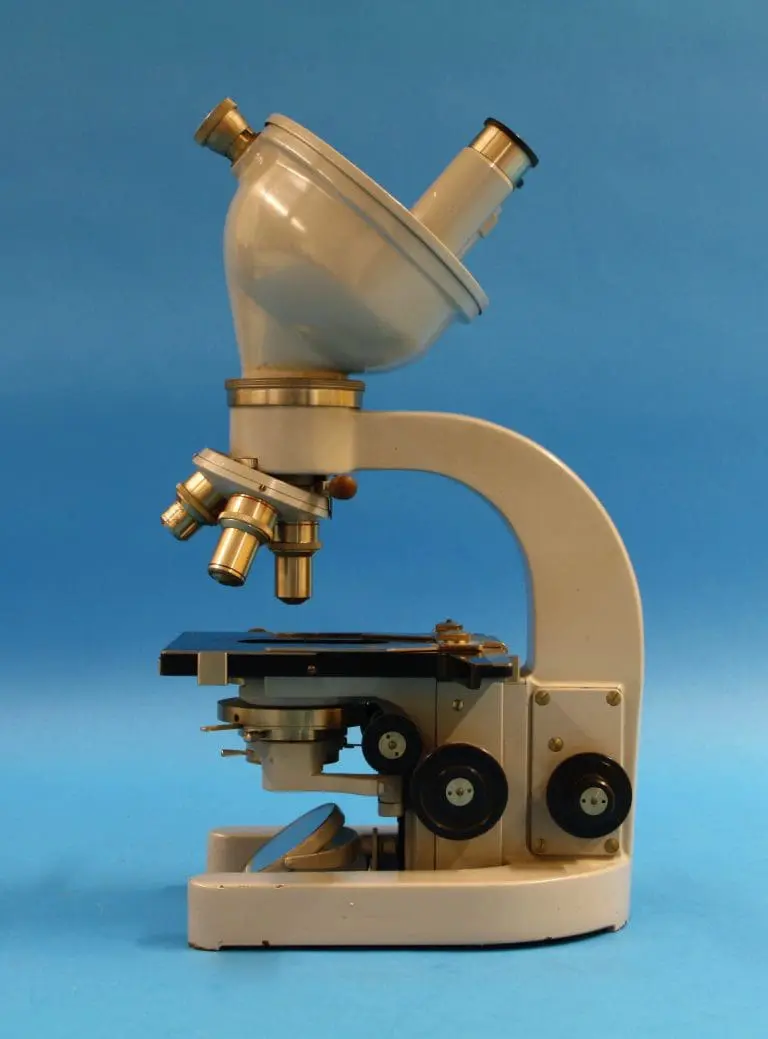

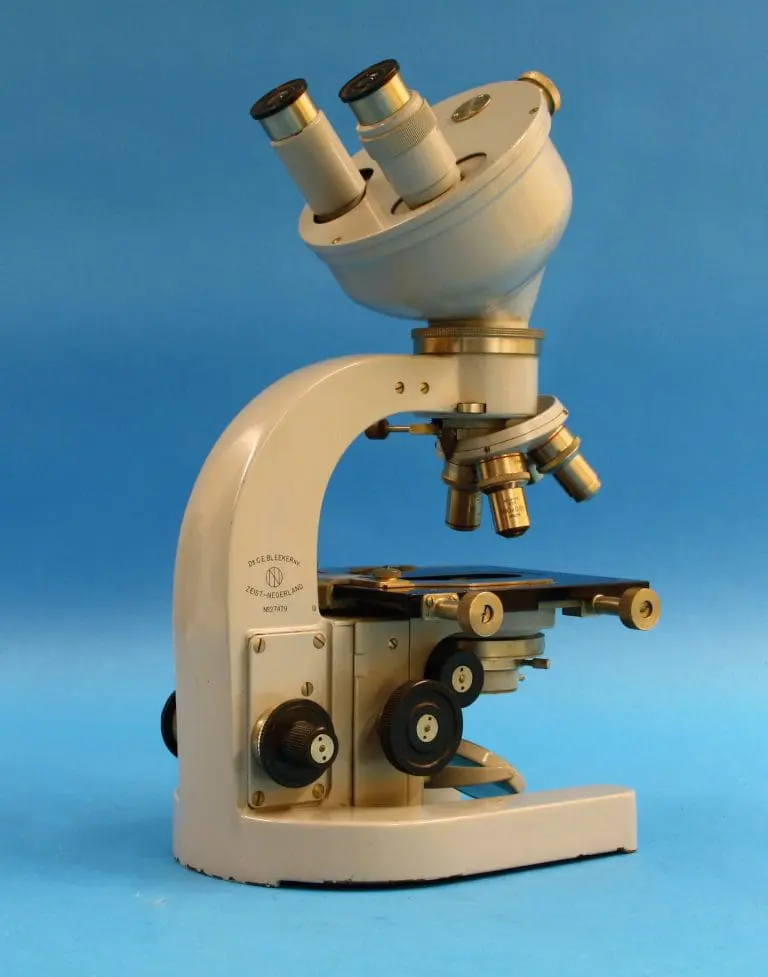

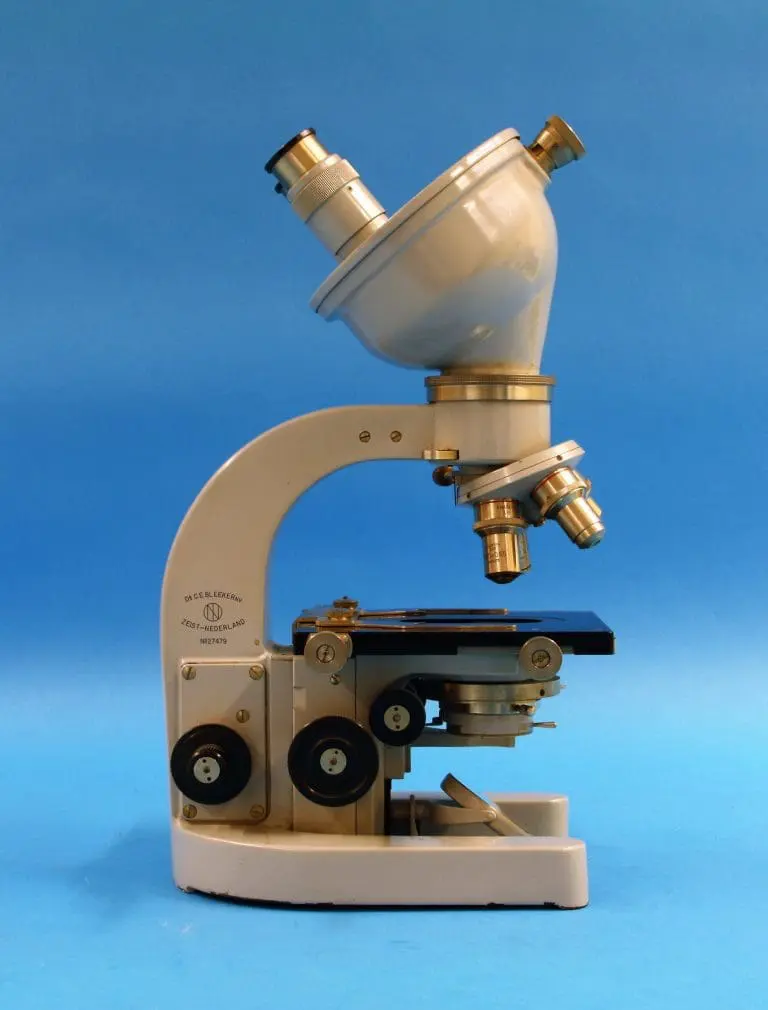

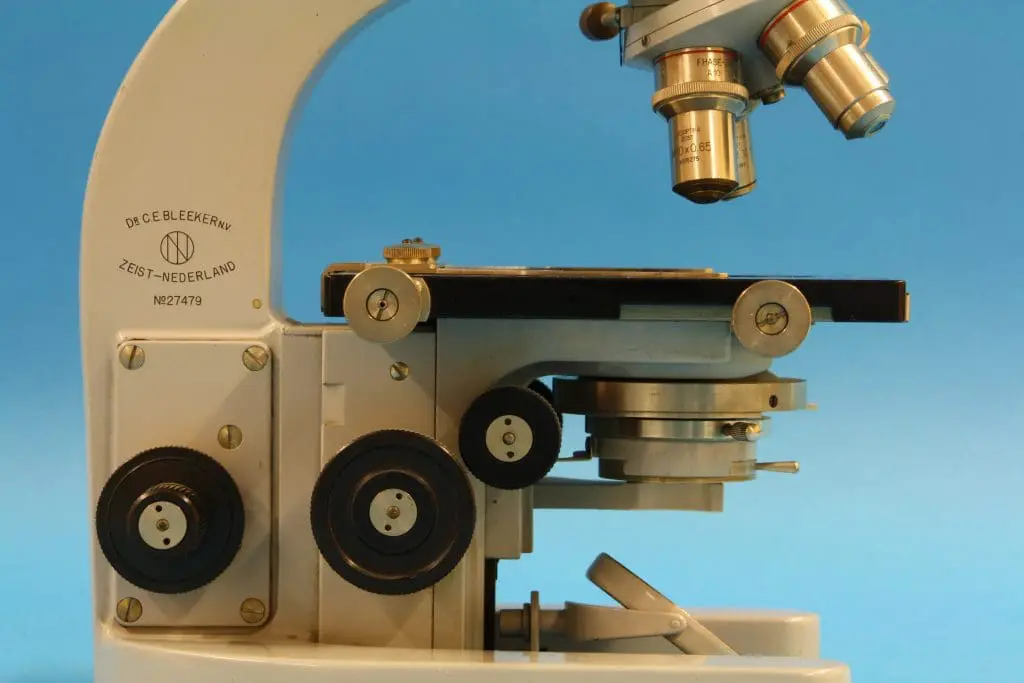

Het R-statief was na het metaalmicroscoop M het duurste statief dat Bleeker vervaardigde, in de prijscourant van 1962 staat het voor 1.595 gulden te koop, dat komt overeen met ca. € 4.500 nu. Het is een klassiek statief met een U-vormige voet waarop een L vormige vaste statiefarm, afgeleid van het L-statief dat Zeiss in 1932 op de markt bracht (zie SM 50). Bij het R-statief is de fijnscherpstelling onderin de statiefarm gebouwd, hij werkt op een blok waarin de grofscherpstelling, die middels rondsel en tandheugel de tafel omhoog dan wel omlaag beweegt. Onder de tafel een holle en vlakke spiegel in een beugel. Er is een in hoogte verstelbare condensor met irisdiafragma, onder de condensor een uitklapbare houder voor filters, polarisatoren, faseplaatjes. Het microscoop heeft een grote kruistafel met twee knoppen, met de ene is de tafel in de Y-richting (naar voren en naar achteren) te verplaatsen, met de tweede knop is de preparaathouder in de X-richting te verplaatsen (links-rechts).

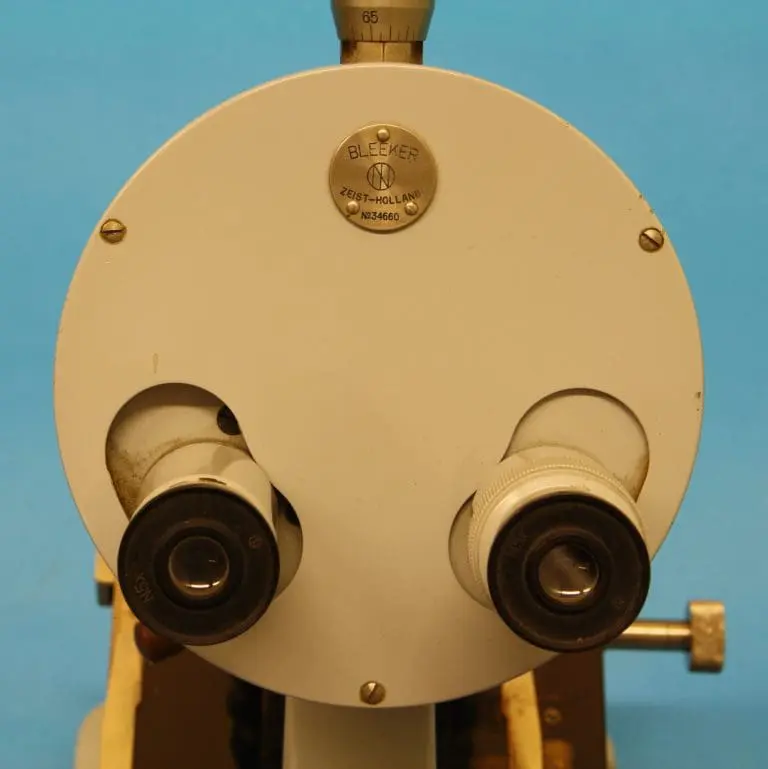

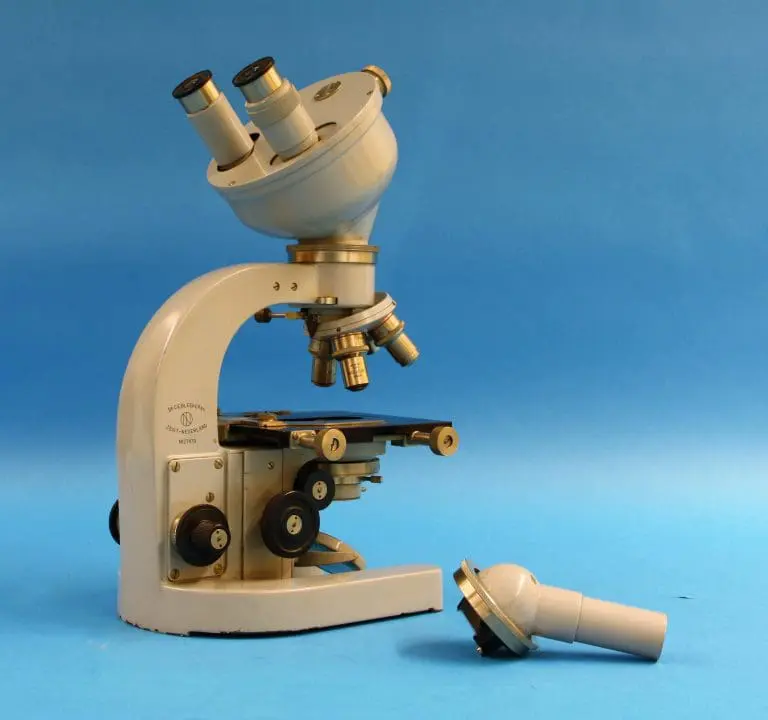

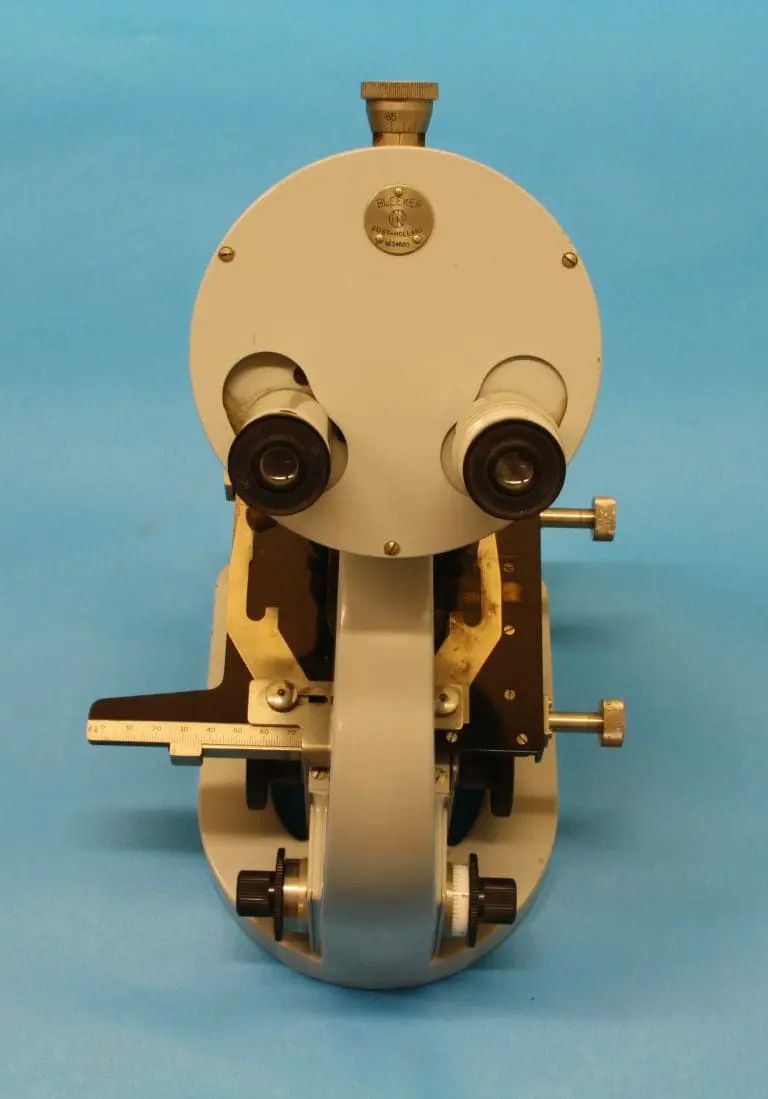

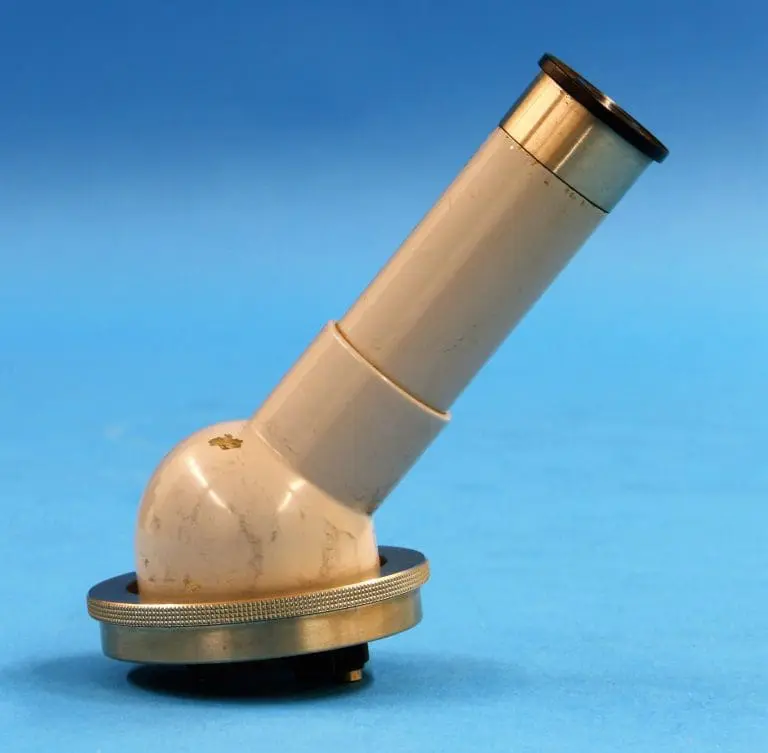

De L-vormige statiefarm eindigt in een ring met aan de bovenzijde een bajonetvatting, hierop kan een tubus bevestigd worden. Hier zijn er twee aanwezig, een enkele geknikte monoculaire tubus en een binoculaire tubus met instelbare oculairafstand. Onder de arm bevindt zich de viervoudige objectiefrevolver in een slede.

Bij dit microscoop twee oculairen gesigneerd: N5× / NOI [in logo].

In de viervoudige objectiefrevolver vier objectieven:
(1) NEDOPTIFA / ZEIST / N8× 0.25 / No 25100
(2) rode ring / PHASE-CONTRAST / A10  0.30-20 // NEDOPTIFA / ZEIST / N20× 0.45 / No 29644
(3) rode ring / PHASE-CONTRAST / A10  0.42-16 // NEDOPTIFA / ZEIST / N40× 0.65 / No 15275
(4) rode ring / PHASE-CONTRAST / A10  0.42-30 // NEDOPTIFA / ZEIST / N90× 1.30 HI / No 23988

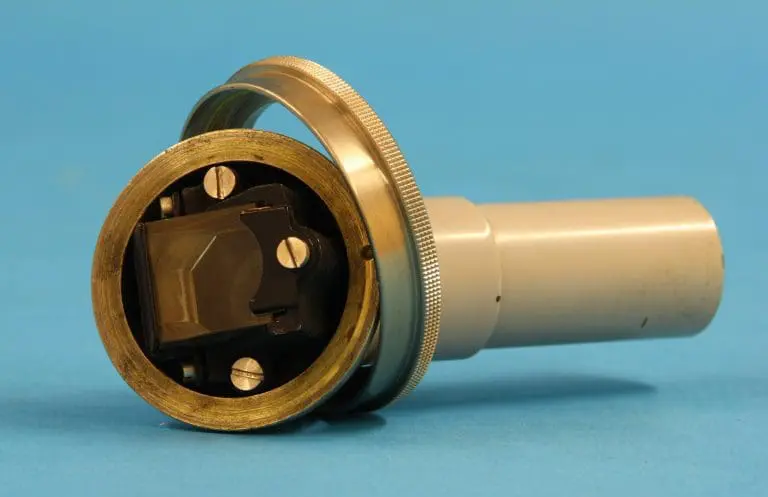

Verder is er een ¼ λ / RI plaatje dat in het ringvormige uiteinde van de L-vormige statiefarm kan worden gestoken.

Zie ook SM 200 en SM 482.
