Samengesteld achromatisch microscoop, statief R

Jaar/Periode

ca. 1965

Maker

BLEEKER

Land

Nederland

Signering

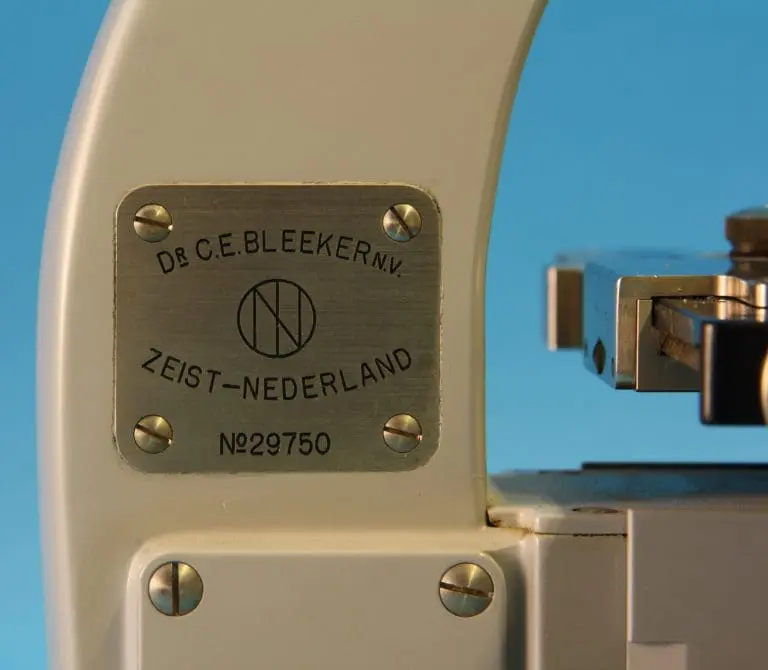

DR C.E.BLEEKER / NOI [in logo] / ZEIST-NEDERLAND / No 29750

Categorie

Microscopen

Optisch 1

Samengesteld

Optisch 2

Achromatisch

Afmetingen van de kist (h x b x d)

38.3 × 26.0 × 24.8 cm

Afmetingen van het microscoop (h x b x d)

31.5 × 20.8 × 20.6 cm

Geschonken door

P.P. de Bruijn, Zeist

Inventarisnummer

SM 200

Beschrijving

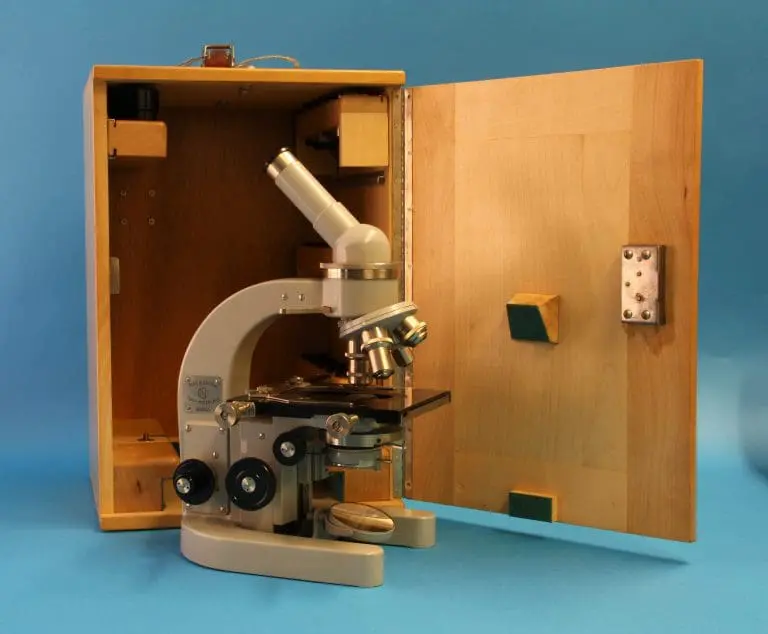

In houten kist.

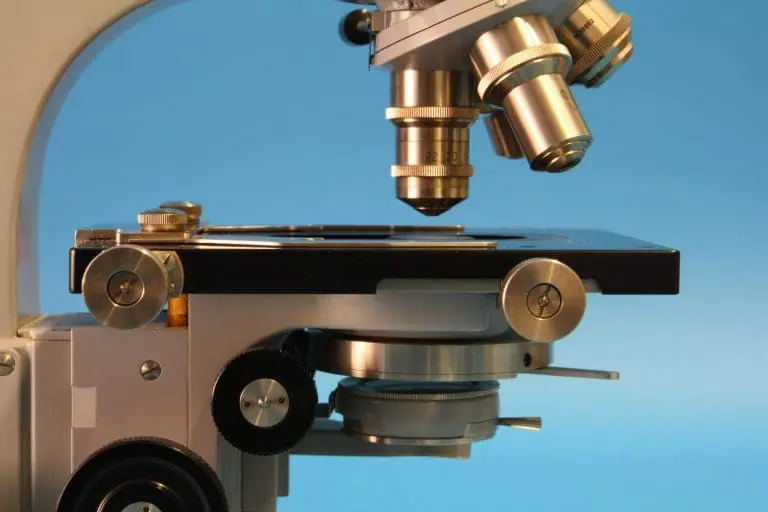

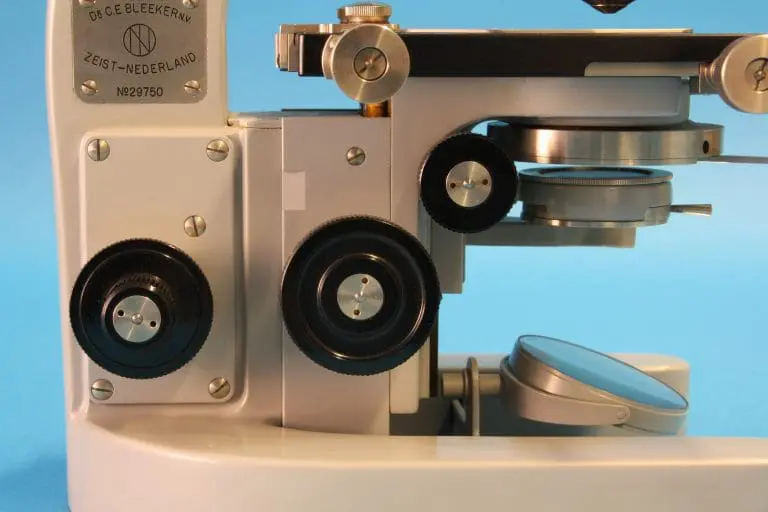

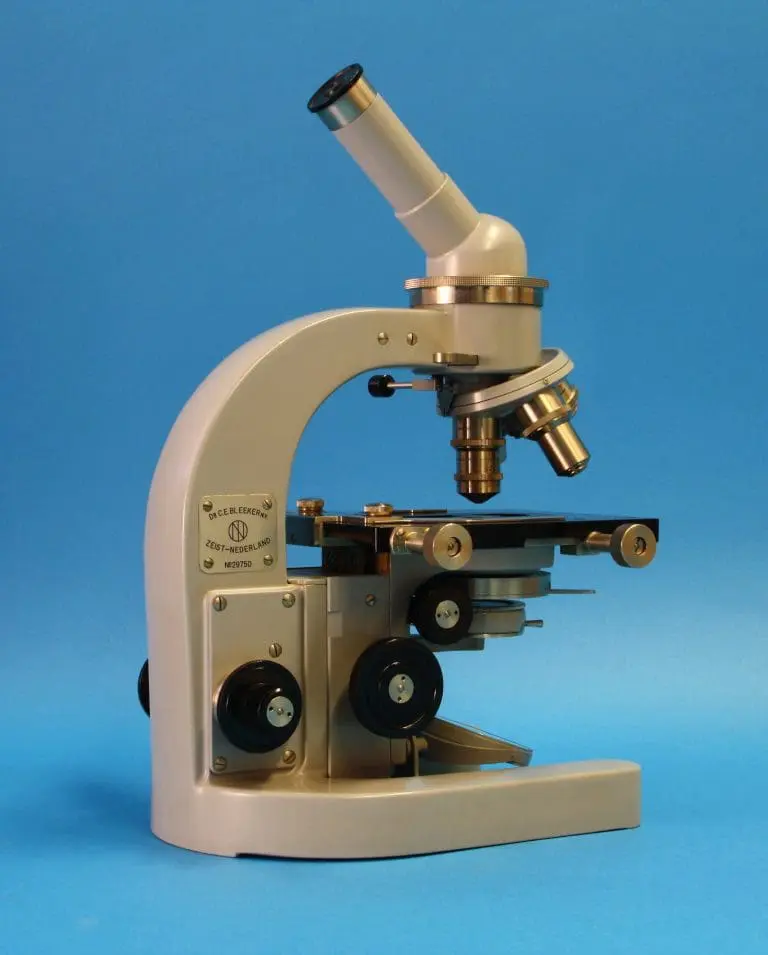

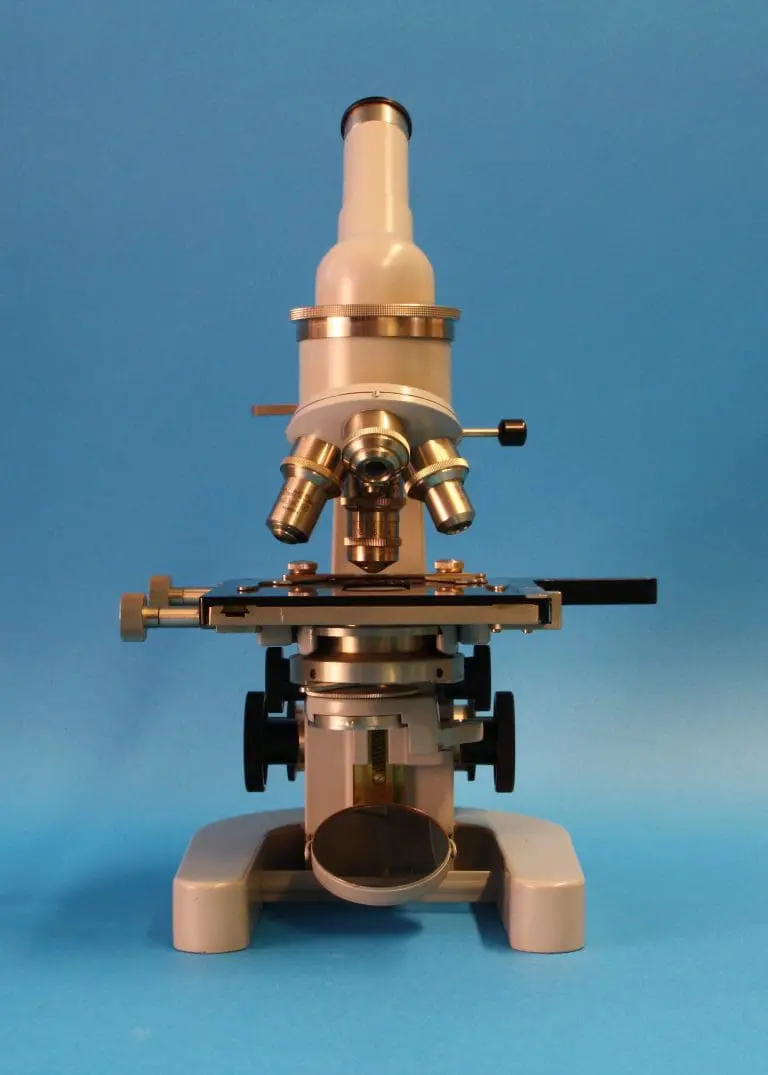

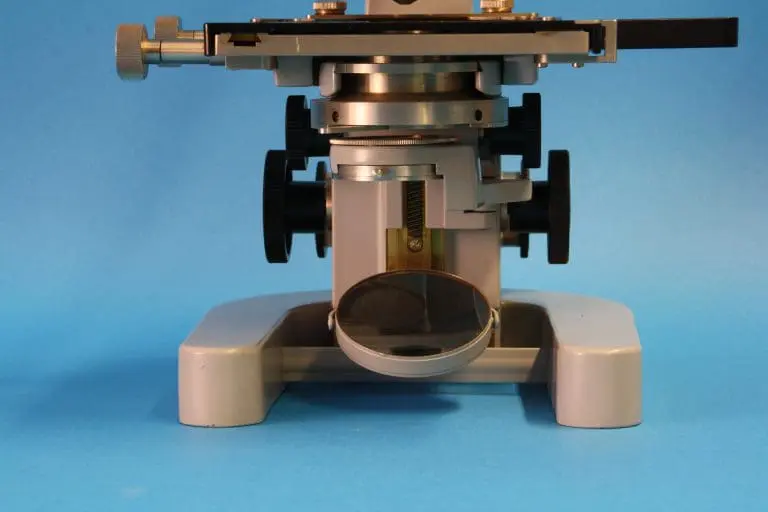

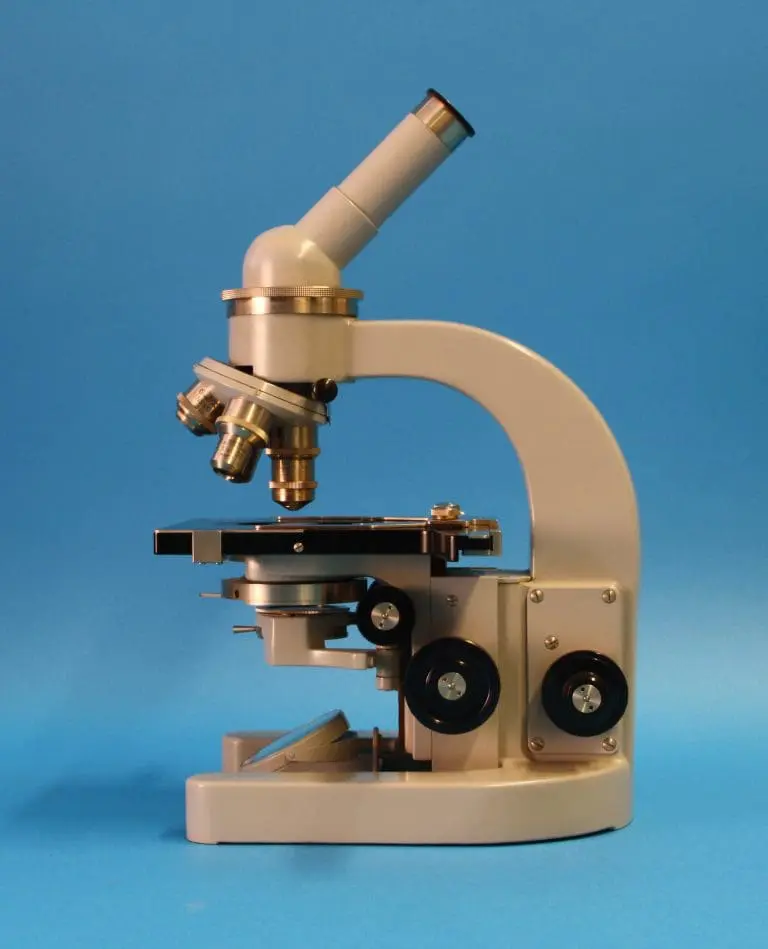

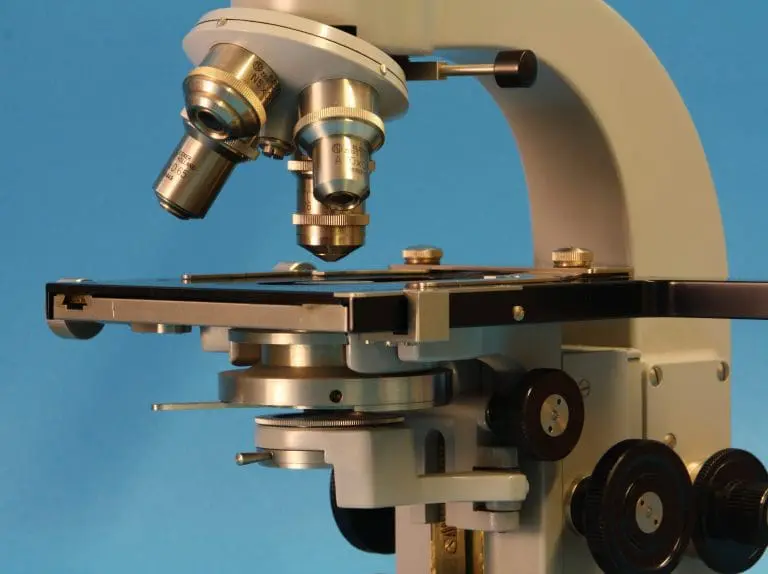

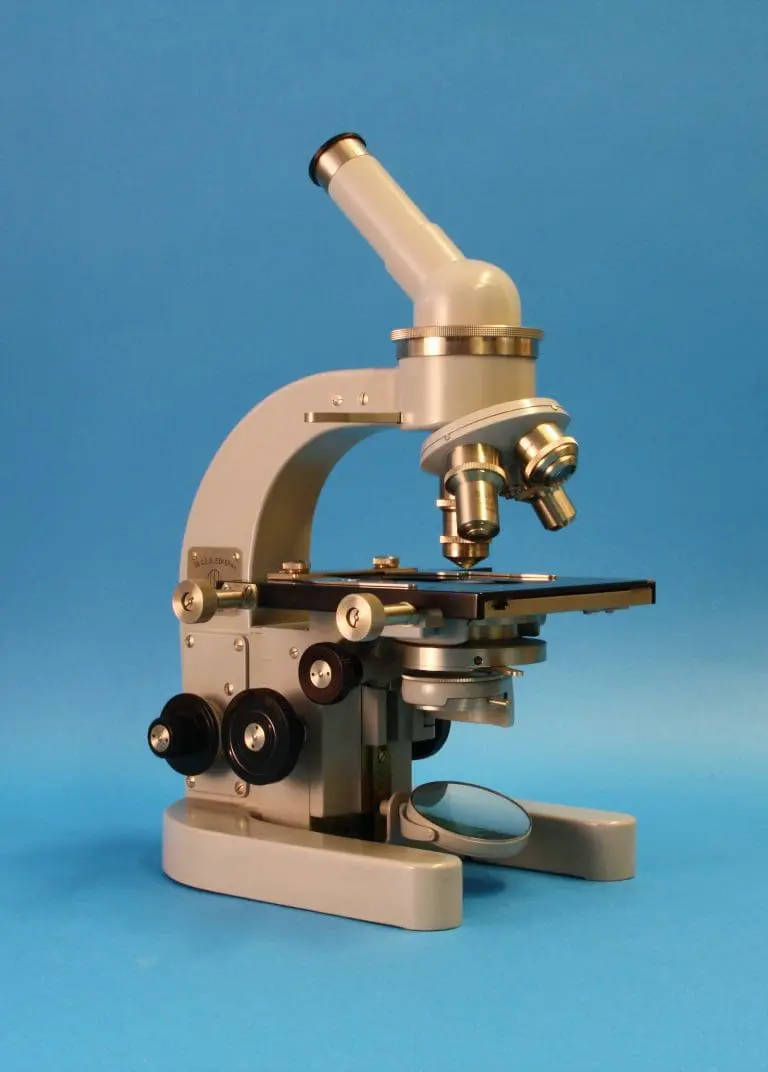

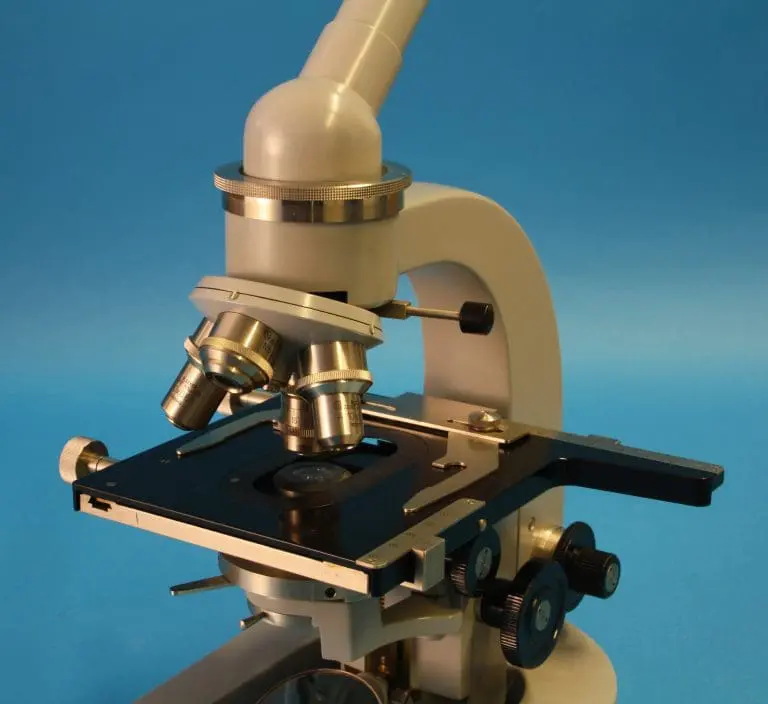

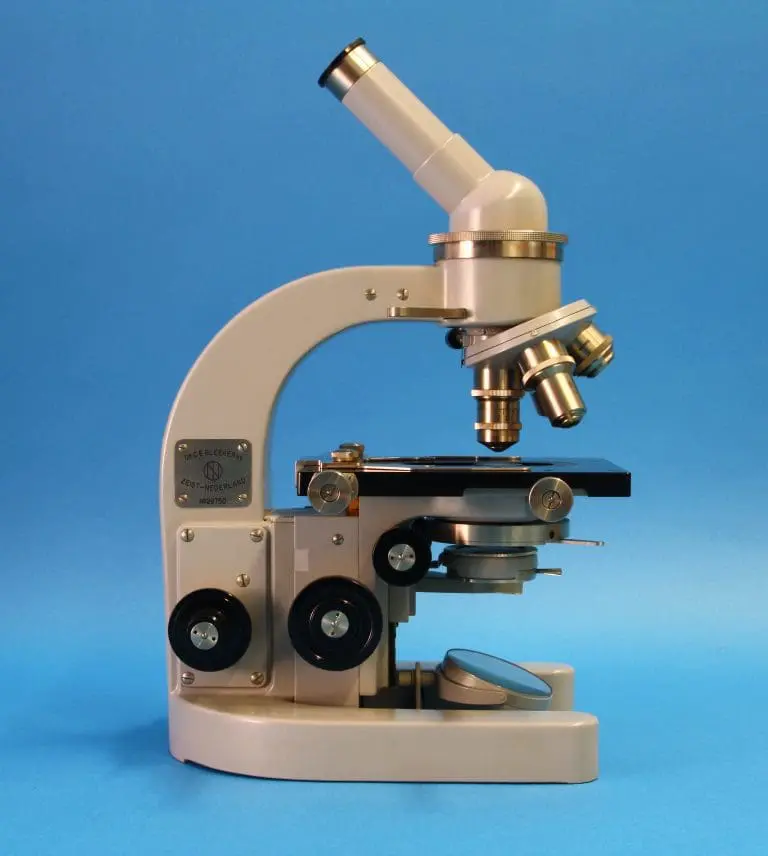

Het R-statief was na het metaalmicroscoop M het duurste statief dat Bleeker vervaardigde, in de prijscourant van 1962 staat het voor 1.595 gulden te koop, dat komt overeen met ca. € 4.500 nu. Het is een klassiek statief met een U-vormige voet waarop een L-vormige vaste statiefarm, afgeleid van het L-statief dat Zeiss in 1932 op de markt bracht (zie SM 50). Bij het R-statief is de fijnscherpstelling onderin de statiefarm gebouwd, hij werkt op een blok waarin de grofscherpstelling, die middels rondsel en tandheugel de tafel omhoog dan wel omlaag beweegt. Onder de tafel een holle en vlakke spiegel in een beugel. Er is een in hoogte verstelbare condensor met irisdiafragma, onder de condensor een uitklapbare houder voor filters, polarisatoren, faseplaatjes. Het microscoop heeft een grote kruistafel met twee knoppen, met de ene is de tafel in de Y-richting (naar voren en naar achteren) te verplaatsen, met de tweede knop is de preparaathouder in de X-richting te verplaatsen (links-rechts).

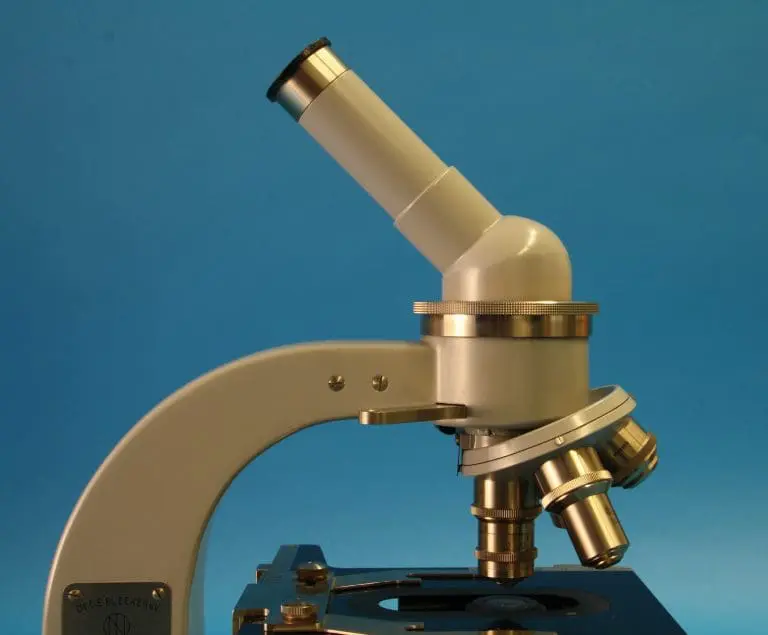

De L-vormige statiefarm eindigt in een ring met aan de bovenzijde een bajonetvatting, hierop kan een tubus bevestigd worden. Bij dit microscooop is een geknikte monoculaire tubus aanwezig. Onder de arm bevindt zich de viervoudige objectiefrevolver in een slede.

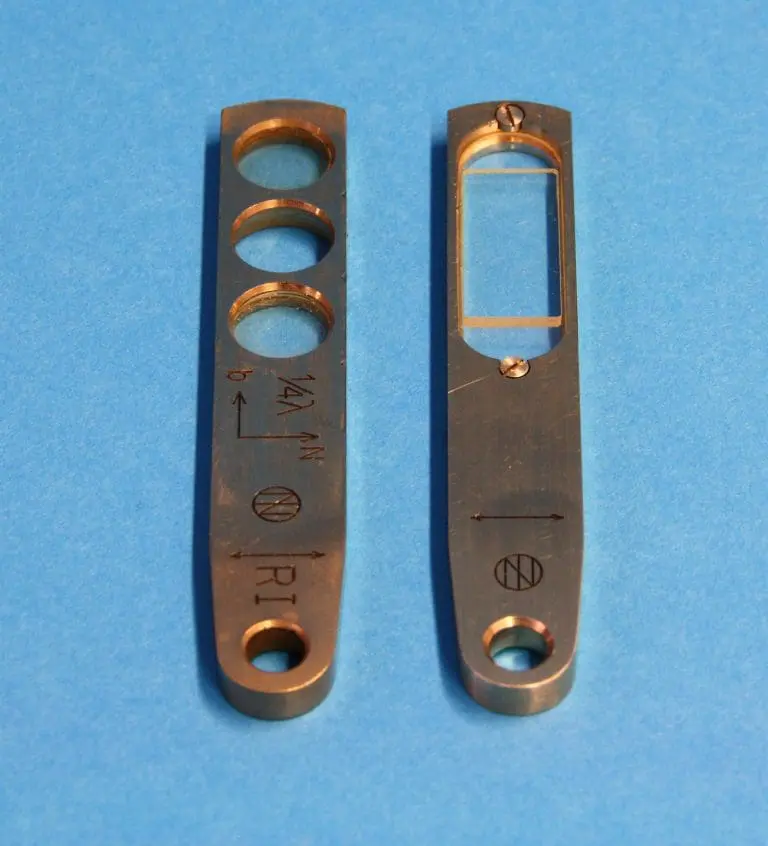

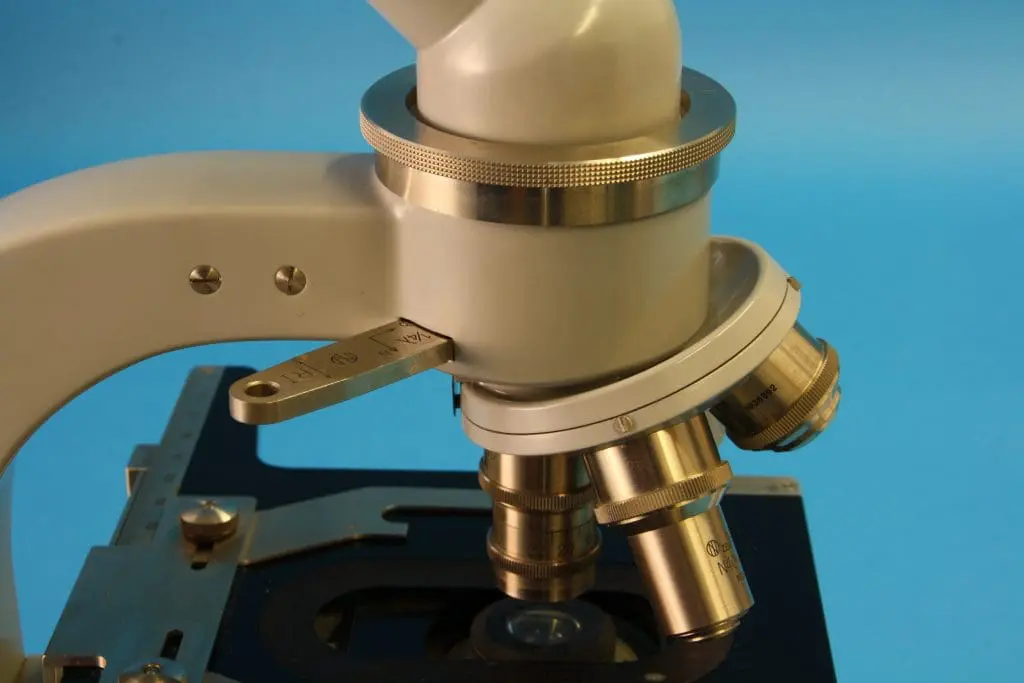

Dit microscoop is voorzien van een polarisator/analysator. In het ringvormige uiteinde van de L-vormige statiefarm kan een plaatje met een analysator gestoken worden. Verder is er een 1/4 𝛌 plaatje. Onder de condensor bevindt zich een filterhouder, hierin past een polarisator.

Aan het microscoop, in de tubus een N15× oculair, gesigneerd met het Nedoptifa (NOI) logo.

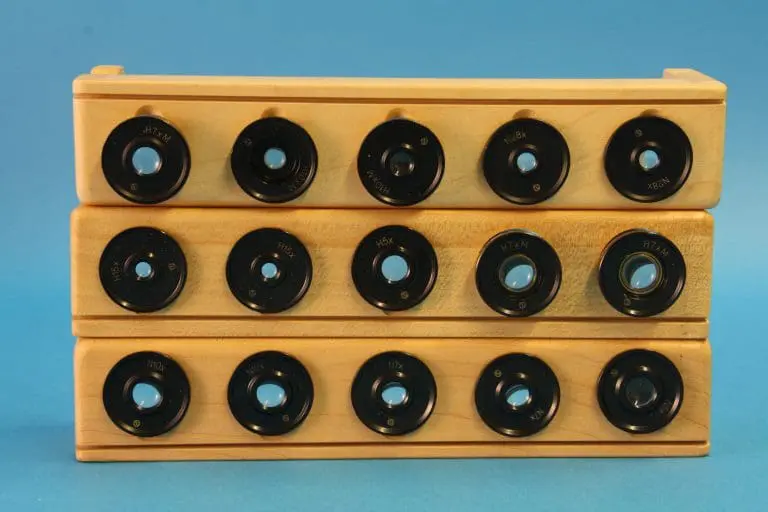

In de kist drie rekjes met oculairen, een aantal oculairen is waarschijnlijk later toegevoegd.
(1) gesigneerd: Nedoptifa [in logo], type H7×M (3 stuks)
(2) gesigneerd: Nedoptifa [in logo], type H10×M (2 stuks)
M-oculairen zijn oculairen met een verstelbare ooglens.

(3) gesigneerd: Nedoptifa [in logo], type N5× (2 stuks)
(4) gesigneerd: Nedoptifa [in logo], type N7× (2 stuks)
(5) gesigneerd: Nedoptifa [in logo], type N10× (2 stuks)
(6) gesigneerd: Nedoptifa [in logo], type N15× (2 stuks)
(7) gesigneerd: Nedoptifa [in logo], type N28× (2 stuks)
Deze reeks van telkens twee stuks oculairen hoort bij een niet bij dit microscoop aanwezige binoculairtubus.

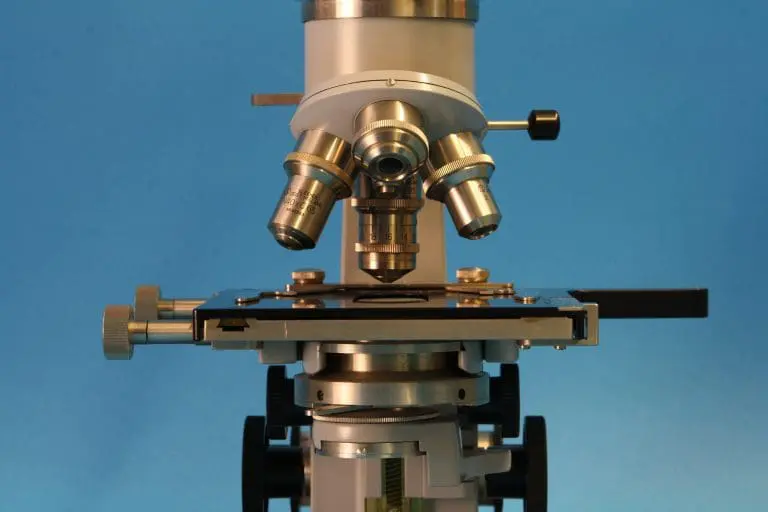

Aan het microscoop een viervoudige objectiefrevolver waarin vier objectieven:
(1) gesigneerd: BLEEKER / ZEIST NEDERLAND / No 36862, type N5×0.17
(2) gesigneerd: BLEEKER / ZEIST NEDERLAND / No 33777, type A10×0.30
(3) gesigneerd: BLEEKER / ZEIST NEDERLAND / No 46949, type N40×0.65
(4) gesigneerd: BLEEKER / ZEIST NEDERLAND / No 44837, type F90×0.90

In de kist een rekje met vijf bakelieten objectiefhulzen, waarin vier objectieven:
(5) gesigneerd: Nedoptifa [in logo] / BLEEKER / ZEIST HOLLAND / No 68297, type A3
(6) gesigneerd: NEDOPTIFA / UTRECHT / No 4963, type N 8 × 0.25
(7) gesigneerd: NEDOPTIFA / ZEIST / No 29625 / PHASE-CONTRAST / A10 0.30-20 // / N20 0.45
(8) gesigneerd: Nedoptifa [in logo] / BLEEKER / ZEIST HOLLAND / No 35214, PHASE-CONTRAST / A10 0.42-20 / N40× 0.65

Het F-objectief (4) is een fluoriet objectief met een correctievatting voor compensatie van de sferische aberratie die optreedt bij een afwijkende dekglasdikte.
Het objectief (6) is een vroeg type (vóór 1950), het is nog vervaardigd in de oude fabriek in Utrecht.
Objectief (7) is een fasecontrast objectief met een vergroting van 20× en een N.A. van 0.45. De N.A. van de fasering in het objectief is 0.30 en de doorlating van de fasering is 20%.
Objectief (8) is een fasecontrast objectief met een vergroting van 40× en een N.A. van 0.65.  De N.A. van de fasering in het objectief is 0.42 en de doorlating van de fasering is 20%.

Dit microscoop is aan de stichting geschonken door Peter Paul de Bruijn.

Zie ook SM 147 en SM 482.
