Samengesteld achromatisch microscoop, type ESC

Maker

ZEISS

Land

Duitsland

Signering

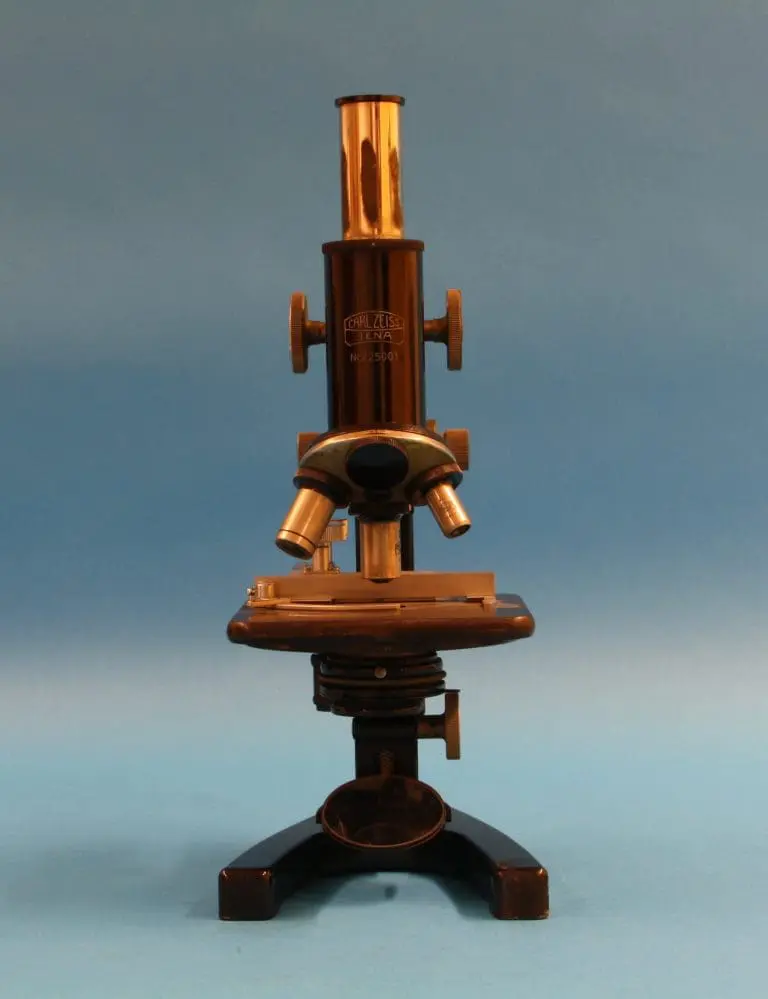

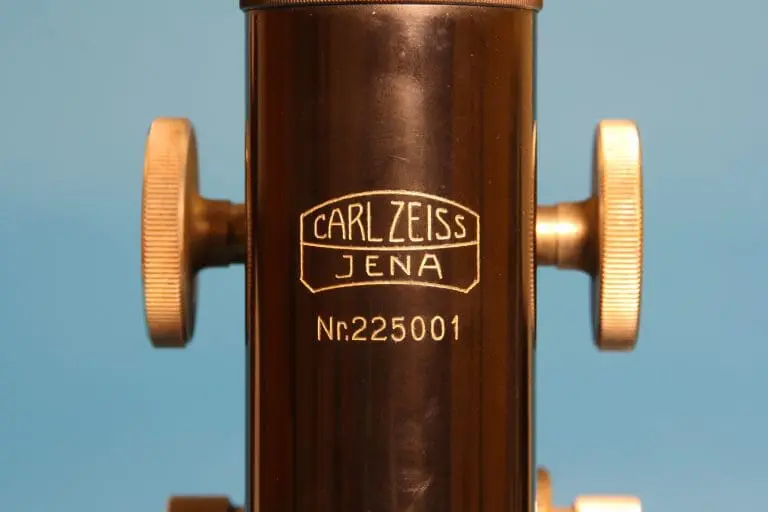

CARL ZEISS / JENA (in logo) / Nr. 225001

Categorie

Microscopen

Optisch 1

Samengesteld

Optisch 2

Achromatisch

Afmetingen van het microscoop (h x b x d)

31.5 × 13 × 19 cm

Herkomst

J.A. l’Amie en zoon, Alphen aan den Rijn (vorige eigenaar)

Inventarisnummer

SM 125

Beschrijving

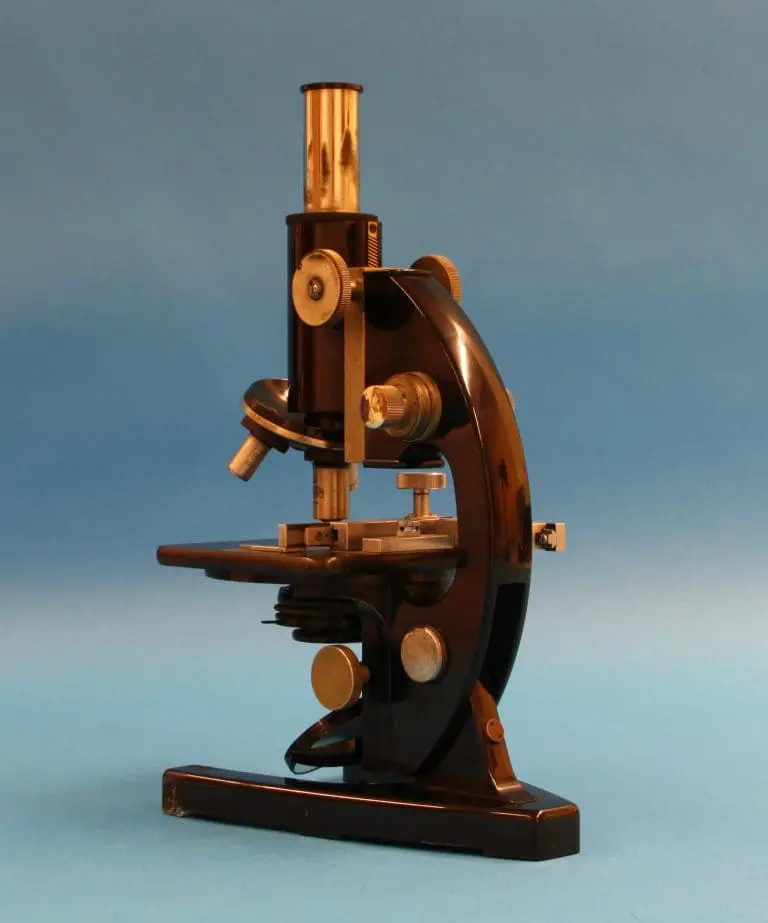

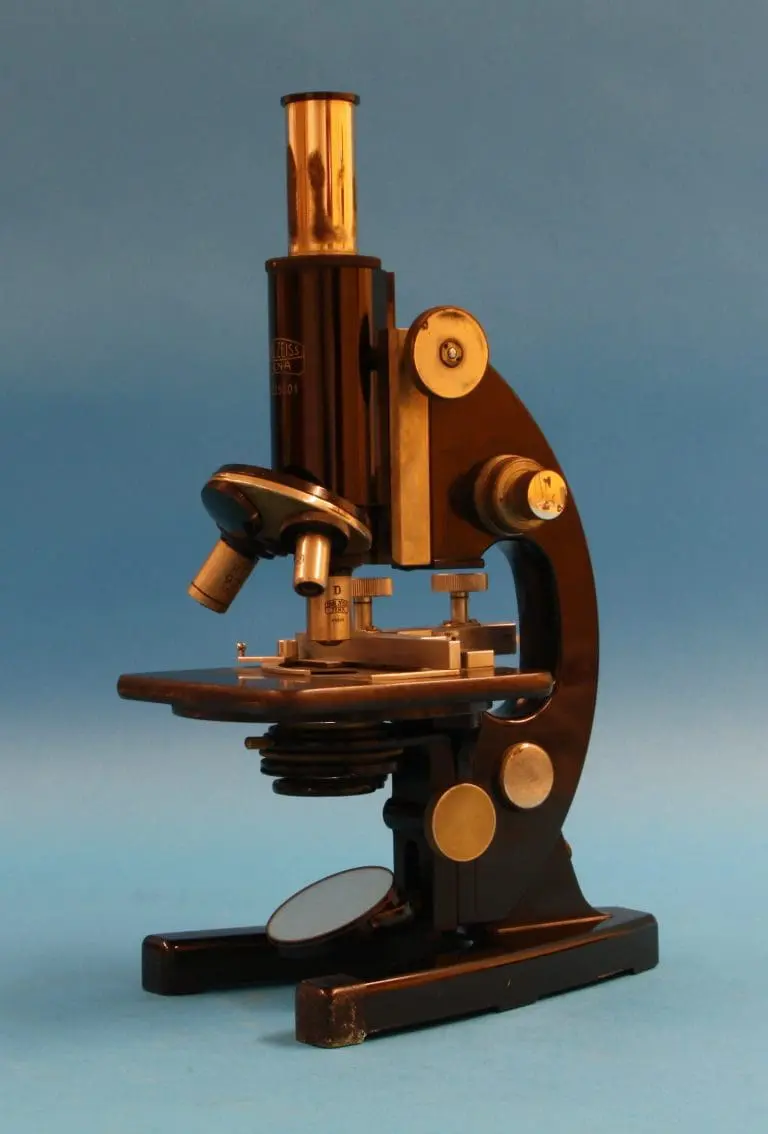

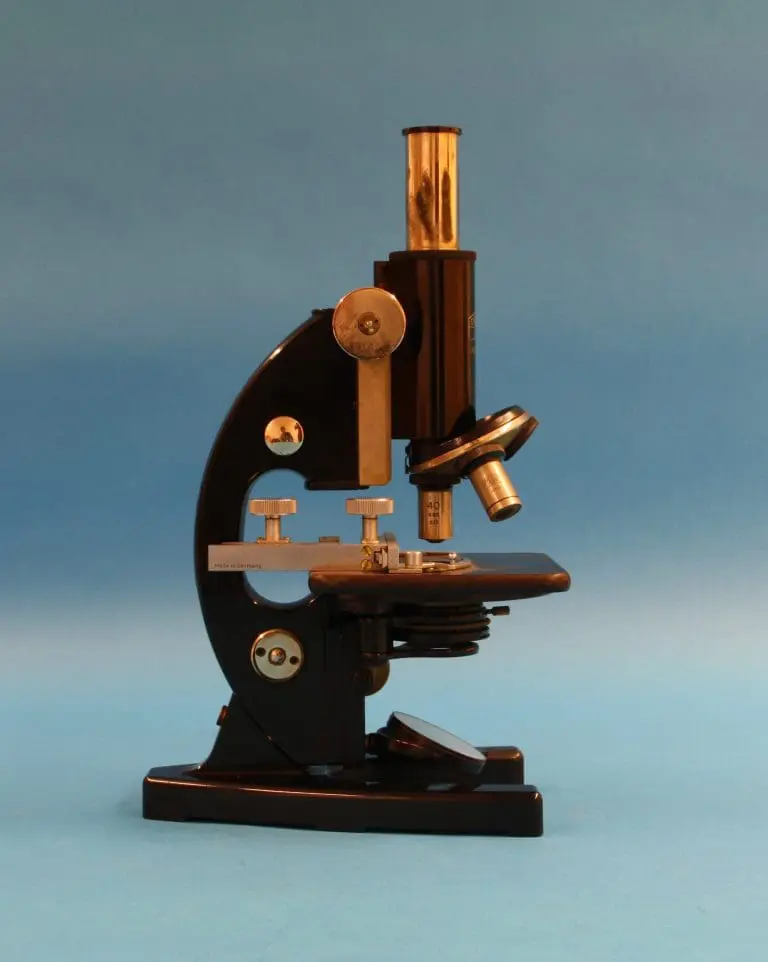

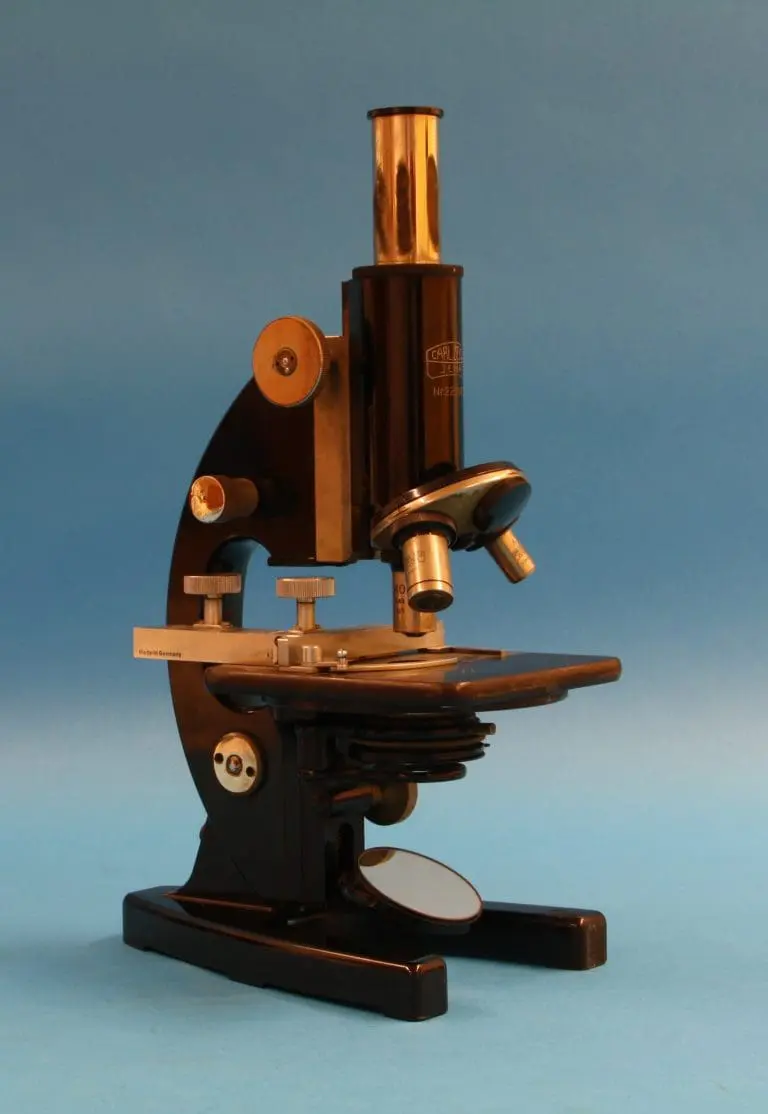

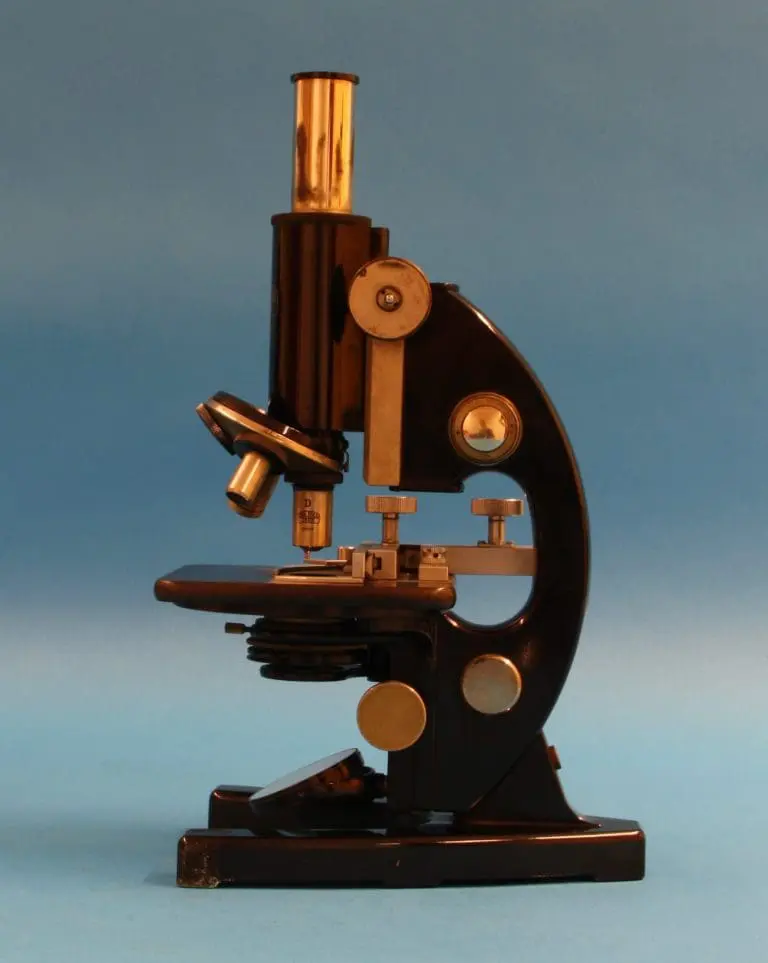

Rond 1925 introduceerde Zeiss een geheel vernieuwde reeks microscoopstatieven, dit statief E is er een vroeg voorbeeld van. De microscopen hebben een V-vormige holle messing voet met aangegoten enkele flens waarop de arm die een insnijding heeft over een hoek van 90 graden kantelbaar is bevestigd. Blijkbaar was deze constructie toch niet stijf genoeg, al vrij snel werd de constructie van de voet gewijzigd, de latere uitvoeringen hebben een voet met twee aangegoten flenzen, waartussen de arm kantelbaar is bevestigd. Zie hiervoor SM 56.

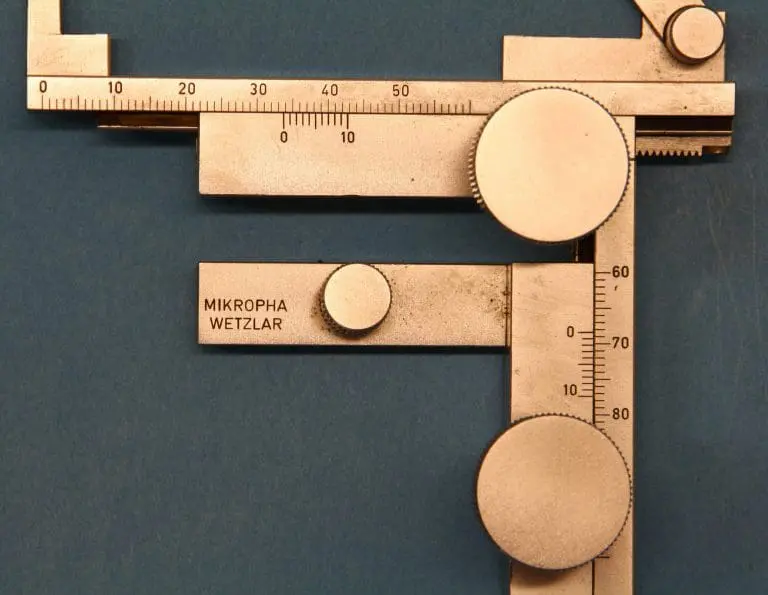

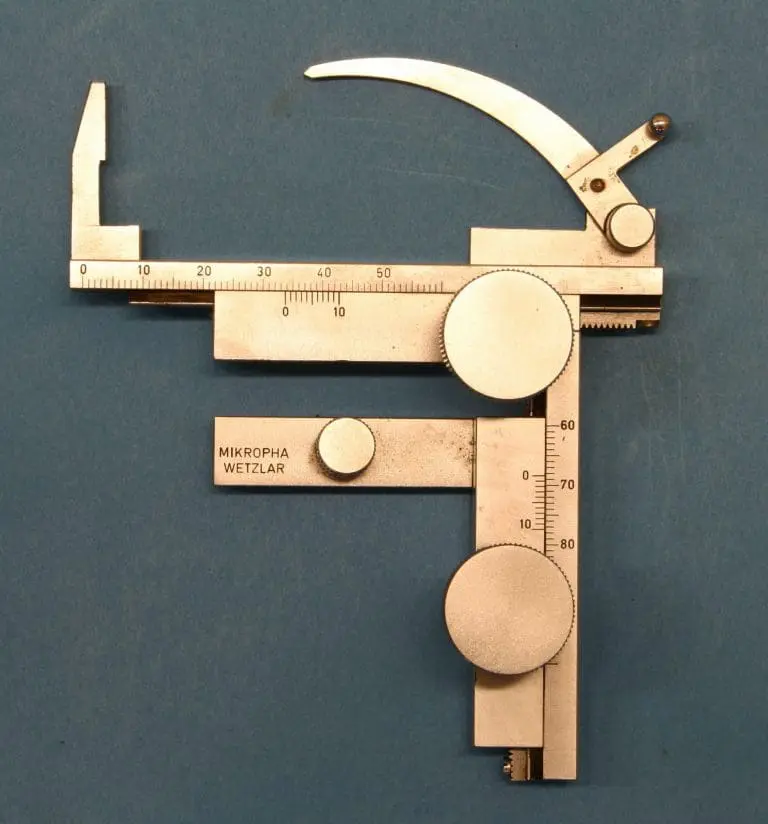

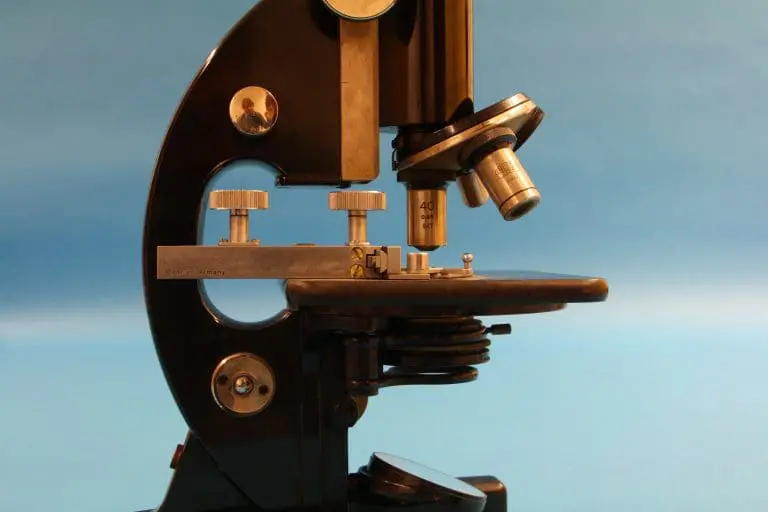

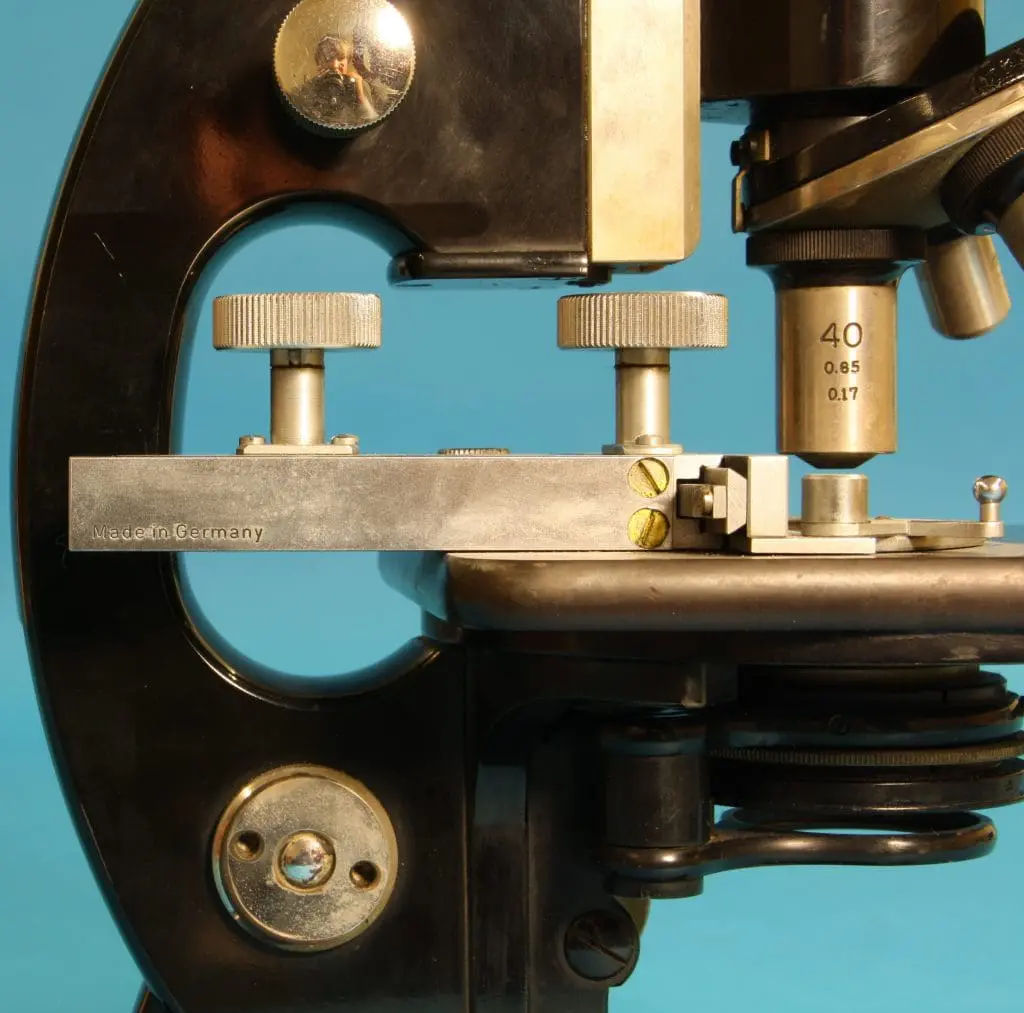

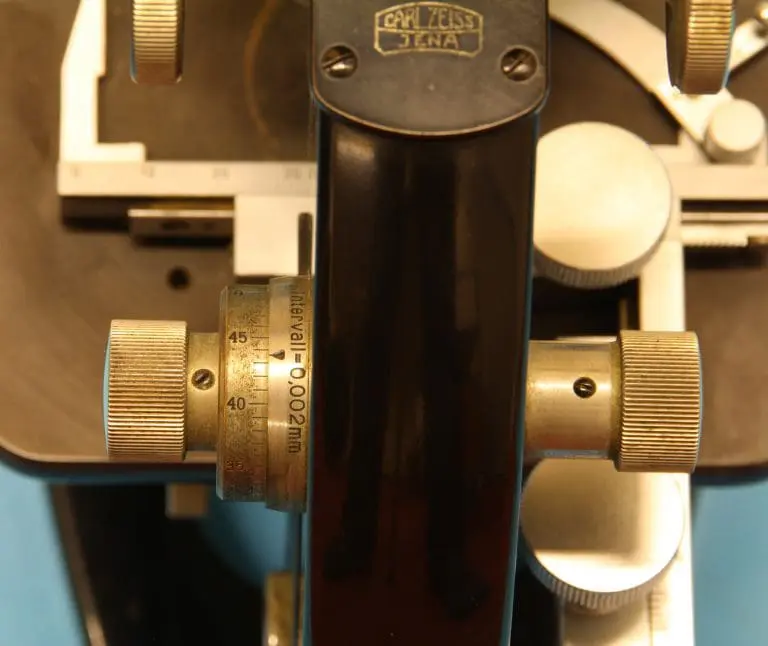

Deze wat eenvoudiger uitvoering heeft een vaste vierkante tafel met een losse preparaatgeleiding. Onder de tafel de spiegel, draai- en kantelbaar in een beugel. Verder de in hoogte verstelbare condensor met irisdiafragma. Bovenin de holle statiefarm bevindt zich het mechanisme voor de fijninstelling. Zeiss gebruikt hier de tandwielfijninstelling volgens Meyer, die geen dode gang heeft, hij werkt via een gekromde hefboom in op het blok waarin de zwaluwstaart van de tubus is ingelaten. In dit blok ook het rondsel voor de grofinstelling. De tafel is van eboniet en voorzien van een afneembare, vernikkelde preparaatgeleider, dit is een latere toevoeging. De preparaatgeleider is gesigneerd MIKROPHA / WETZLAR / Made in Germany.

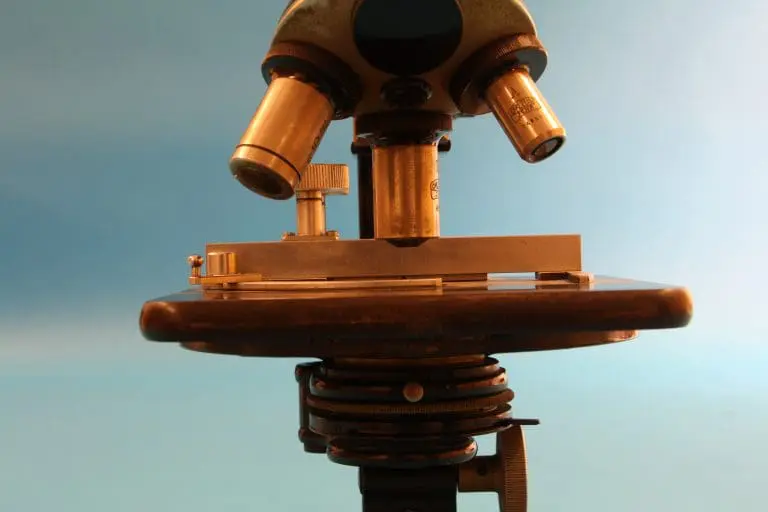

Er is een objectiefrevolver met drie objectieven, alle drie gesigneerd ‘Carl Zeiss / Jena’ (in logo):
(1): serienr. 74051, type ‘A’, een 8× vergrotend objectief met N.A. 0.20.
(2): serienr 68290, type ‘D’ / 40 / 0.65 / 0.17 (vergroting 40×, N.A. 0.65, dekglasdikte 0.17 mm).
(3): serienr 65609, type HI / 90 / 1.25 (olieimmersieobjectief met vergroting 90× en N.A. 1.25).

Er is een enkel 7× oculair, gesigneerd ‘Carl Zeiss / Jena’ (in logo), de diameter bedraagt 23.4 mm.
