Samengesteld achromatisch microscoop
Jaar/Periode |
1870-1890 |
Maker |
|
Land |
Verenigd Koninkrijk |
Signering |
Henry Crouch / London / 7353
|
Categorie |
Microscopen |
Optisch 1 |
Samengesteld |
Optisch 2 |
Achromatisch |
Afmetingen van de kist (h x b x d) |
15.6 × 30.8 × 18.7 cm |
Afmetingen van het microscoop (h x b x d) |
29 × 13.8 × 18 cm |
Inventarisnummer |
SM 7 |
Beschrijving

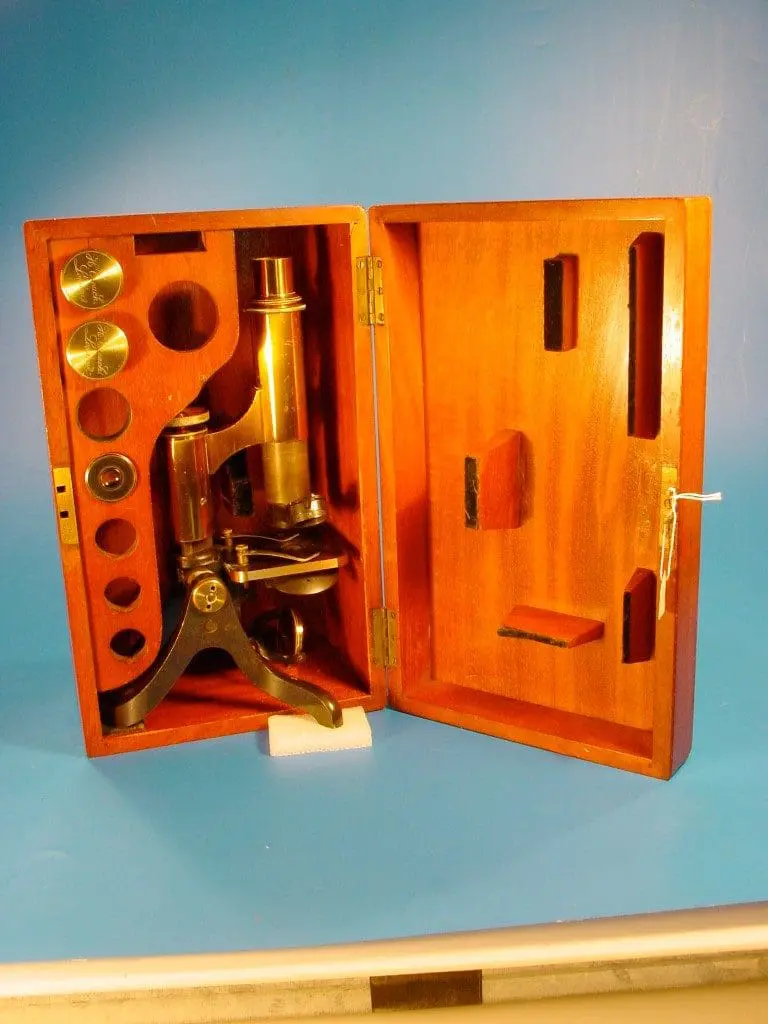

In kist met slot.

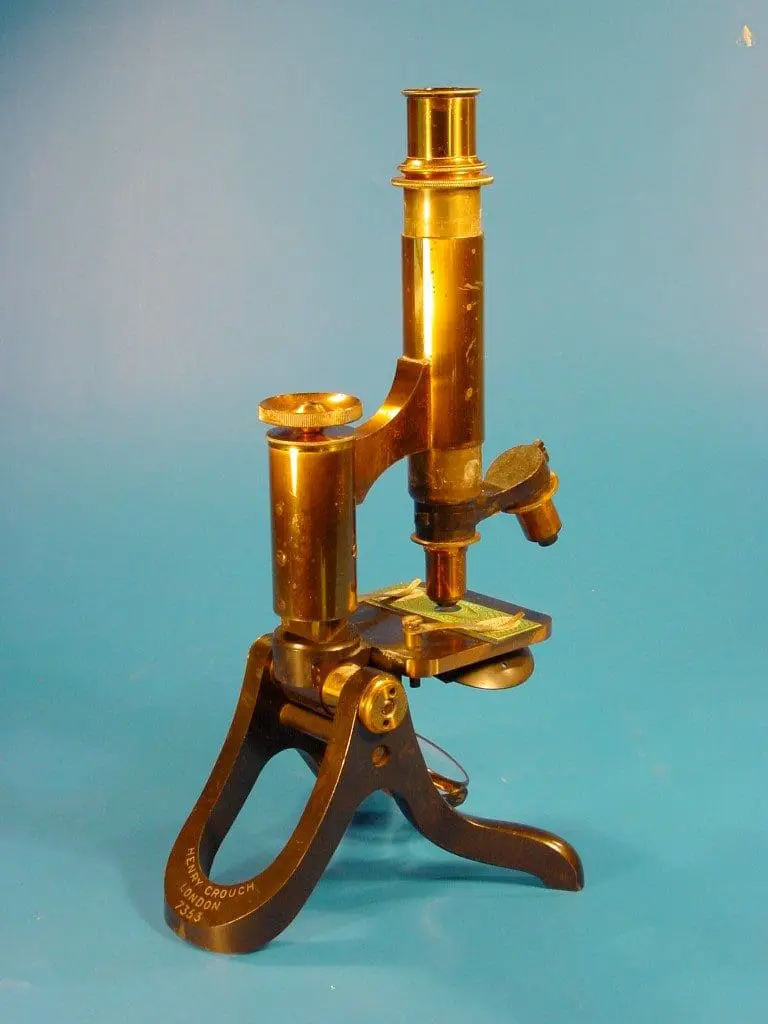

Dit is een eenvoudige uitvoering van het onder SM 5 beschreven microscoop, voor de grofinstelling is er enkel een schuiftubus. Er is wel dezelfde fijninstelling met een micrometerschroef op de statiefarm.
Bij het microscoop hoort een Huygens-oculair met een brandpuntsafstand van 27.8 mm, de vergroting bedraagt 9 maal.
Er zijn twee objectieven, gemerkt ‘2/3’ en ‘1/6’, voorzien van de standaard RMS-schroefdraad. Gemeten is aan het Bleeker-microscoop bij een mechanische tubuslengte van 160 mm en met een 5 maal vergrotend Huygens-oculair.
| Lens |
2/3 |
1/6 |
| Brandpuntsafstand (mm) |
15.57 |
3.55 |
| Vergroting |
47.7 |
243 |
| Numerieke apertuur |
0.15 |
0.64 |
| Scheidend vermogen (µm) |
2.5 |
< 0.8 |
Objectief ‘2/3’ geeft bij onderzoek met een startest goede resultaten, ook het contrast is goed. In objectief ‘1/6’ zit een kitfout, het contrast is minder goed en bij onderzoek met een startest zijn buigingsringen van de sterren niet mooi rond (dit wordt ook door de kitfout veroorzaakt). Bij onderzoek met een Möller-diatomeeëntestplaat is het beeld grijzig, Stauroneis phoenicenteron wordt wel in stippen opgelost, waarschijnlijk kan het objectief als het in goede staat verkeert ook wel Pleurosigma angulatum oplossen.
Zie ook SM 5.
