Samengesteld achromatisch microscoop

Beschrijving

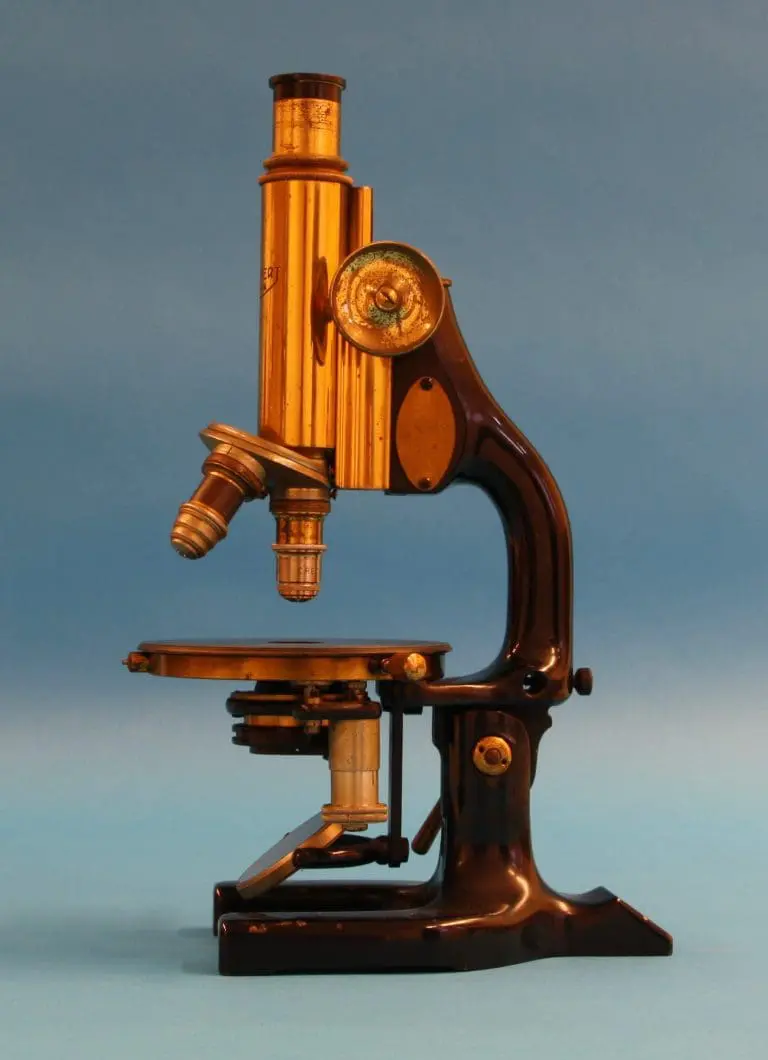

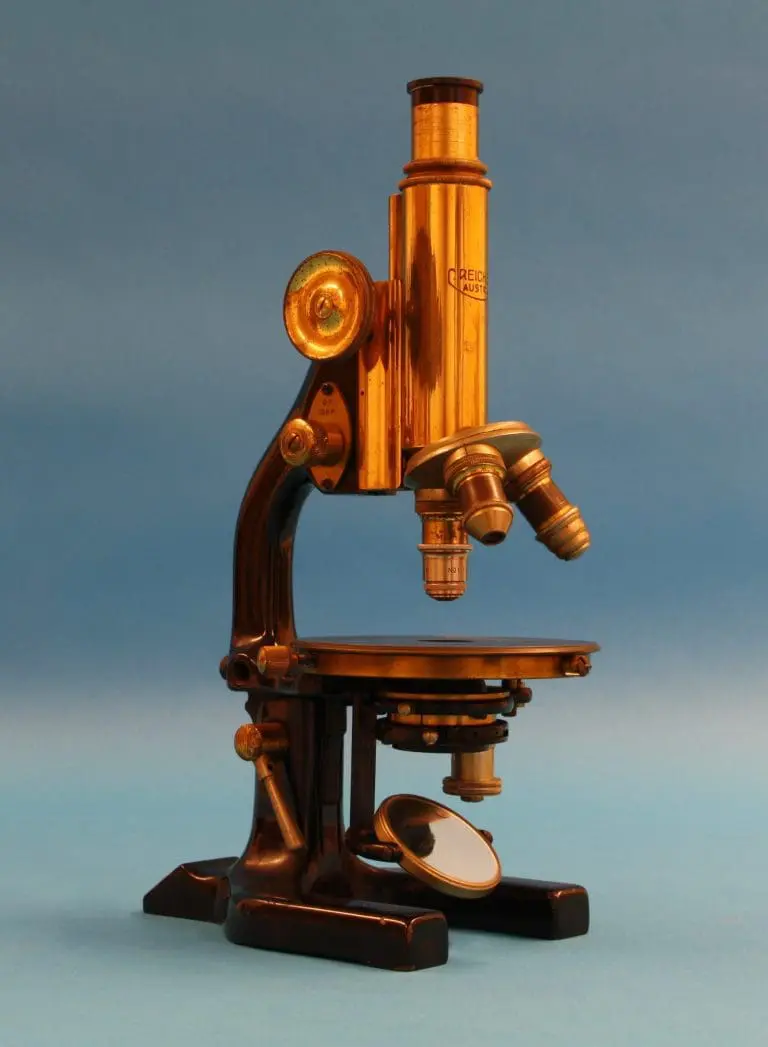

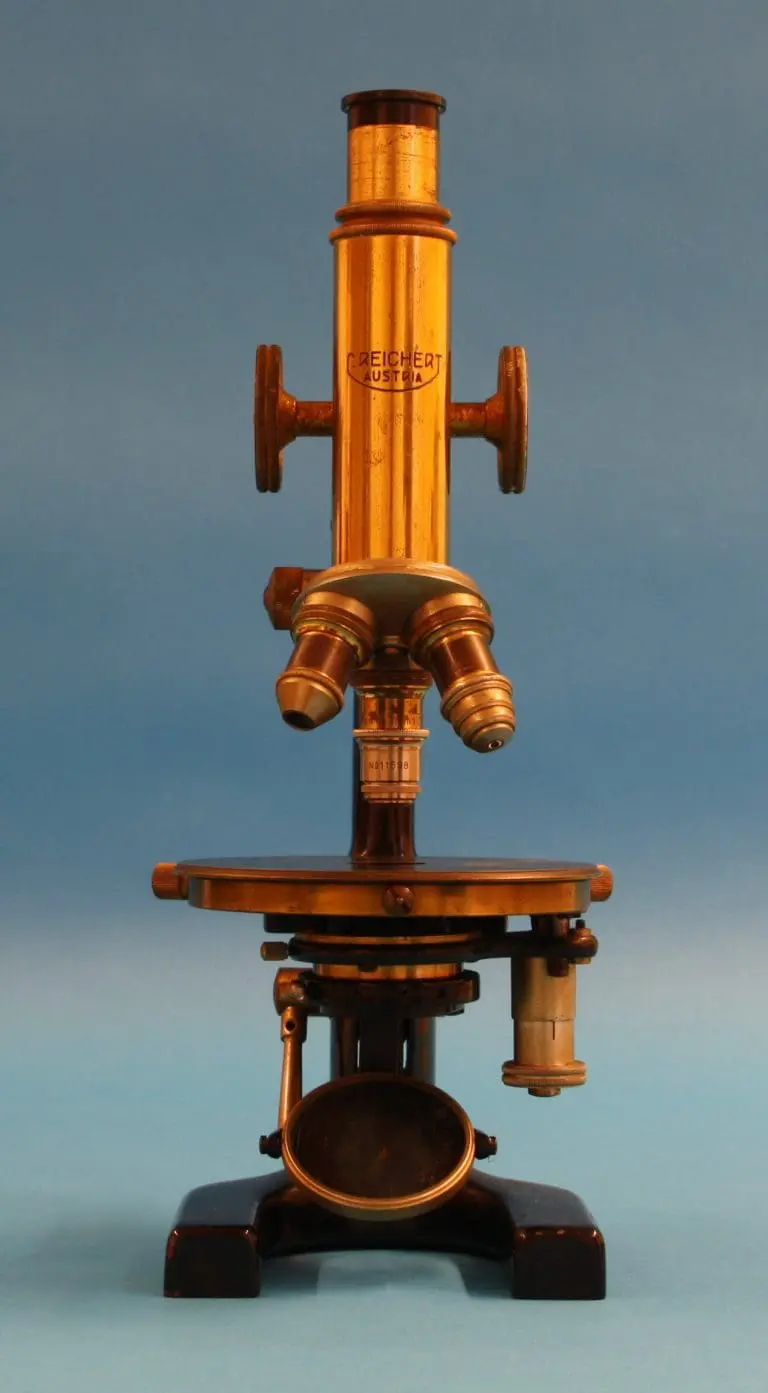

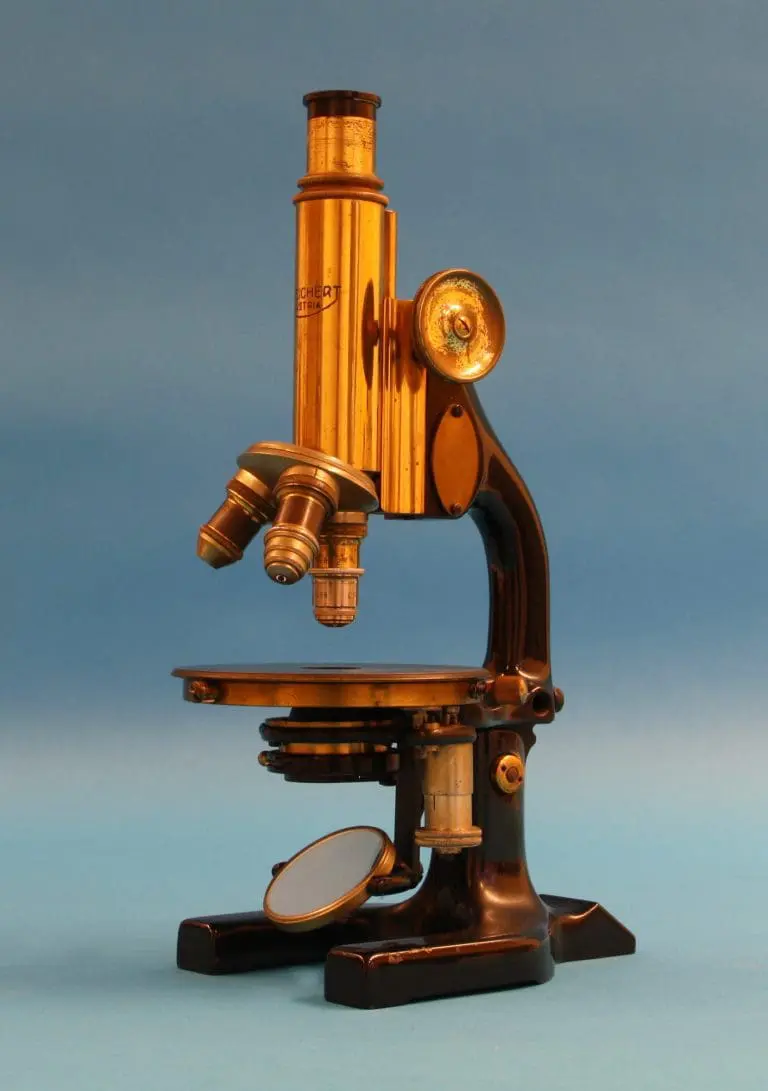

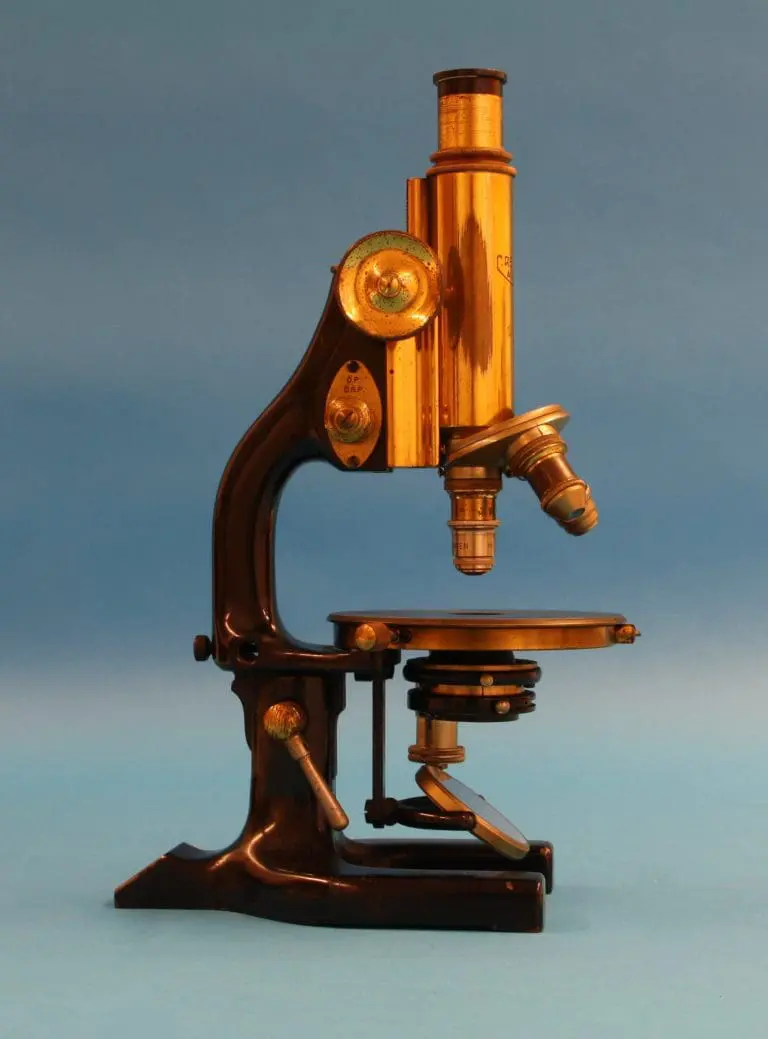

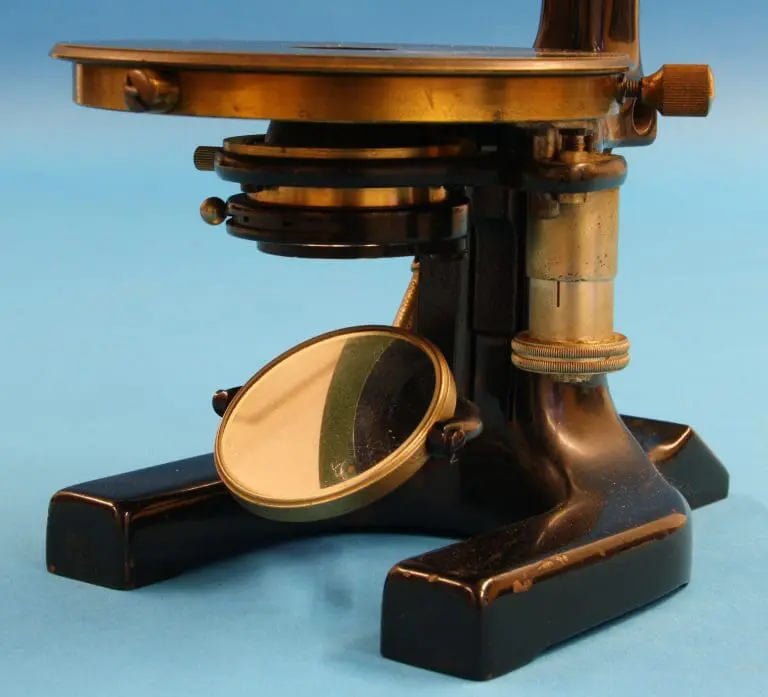

Het microscoop heeft een zwart gemoffelde gietijzeren hoefijzervormige voet. De statiefarm is kantelbaar. Onder de tafel draaibaar in een beugel de vlakke en holle spiegel. Er is een ronde, centreerbare tafel. Onder de tafel een uitklapbare condensor met irisdiafragma. Bovenaan de statiefarm de fijninstelling, deze werkt zoals in die tijd gebruikelijk was op een blok waarin de grofinstelling zich bevindt. De grofinstelling werkt middels rondsel en tandheugel. Onderaan de tubus de drievoudige objectiefrevolver. De tubus is uittrekbaar.

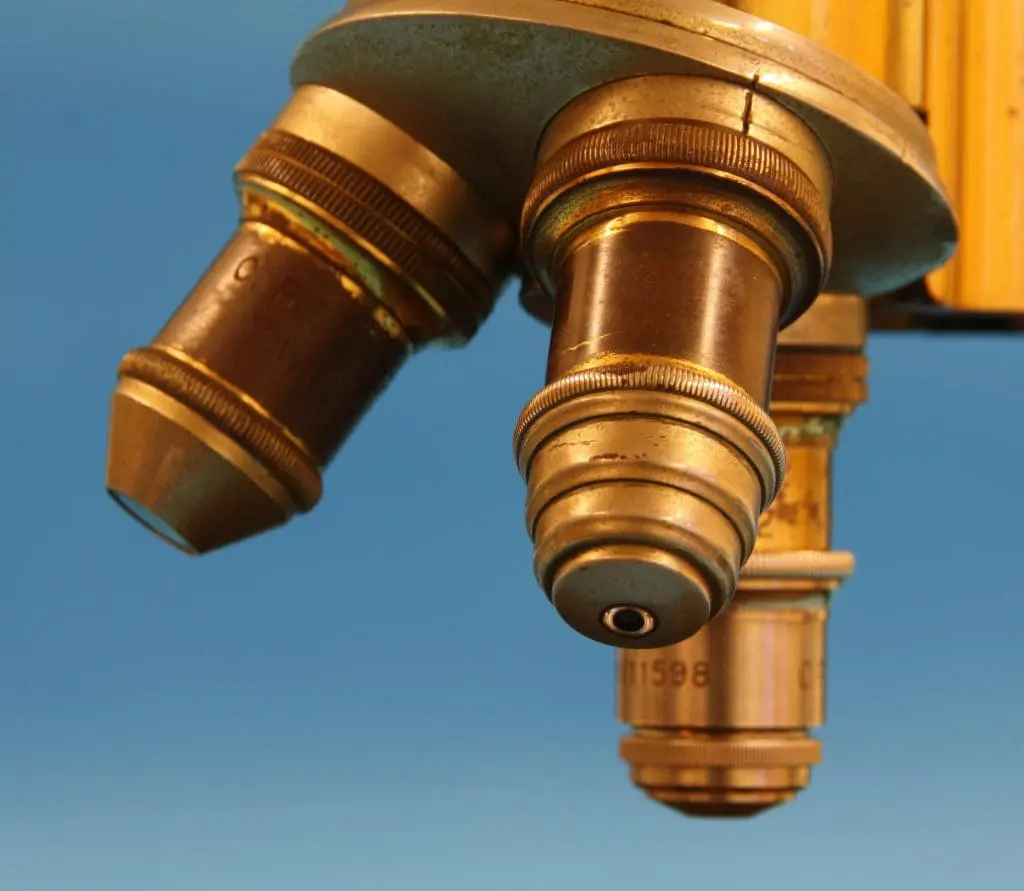

Er zijn drie objectieven, twee van Reichert: no. 3 en no. 12. Het laatste is een immersieobjectief met N.A. 1.25. Het derde objectief hoort oorspronkelijk niet bij dit microscoop, het is een type ‘6’ van Leitz. Er is één ongemerkt oculair.

Voor beelden gemaakt door dit microscoop klik hier.
