Samengesteld achromatisch microscoop, statief VII

Jaar/Periode

ca. 1910

Maker

ZEISS

Land

Duitsland

Signering

Carl Zeiss / Jena

Categorie

Microscopen

Optisch 1

Samengesteld

Optisch 2

Achromatisch

Inventarisnummer

SM 45

Beschrijving

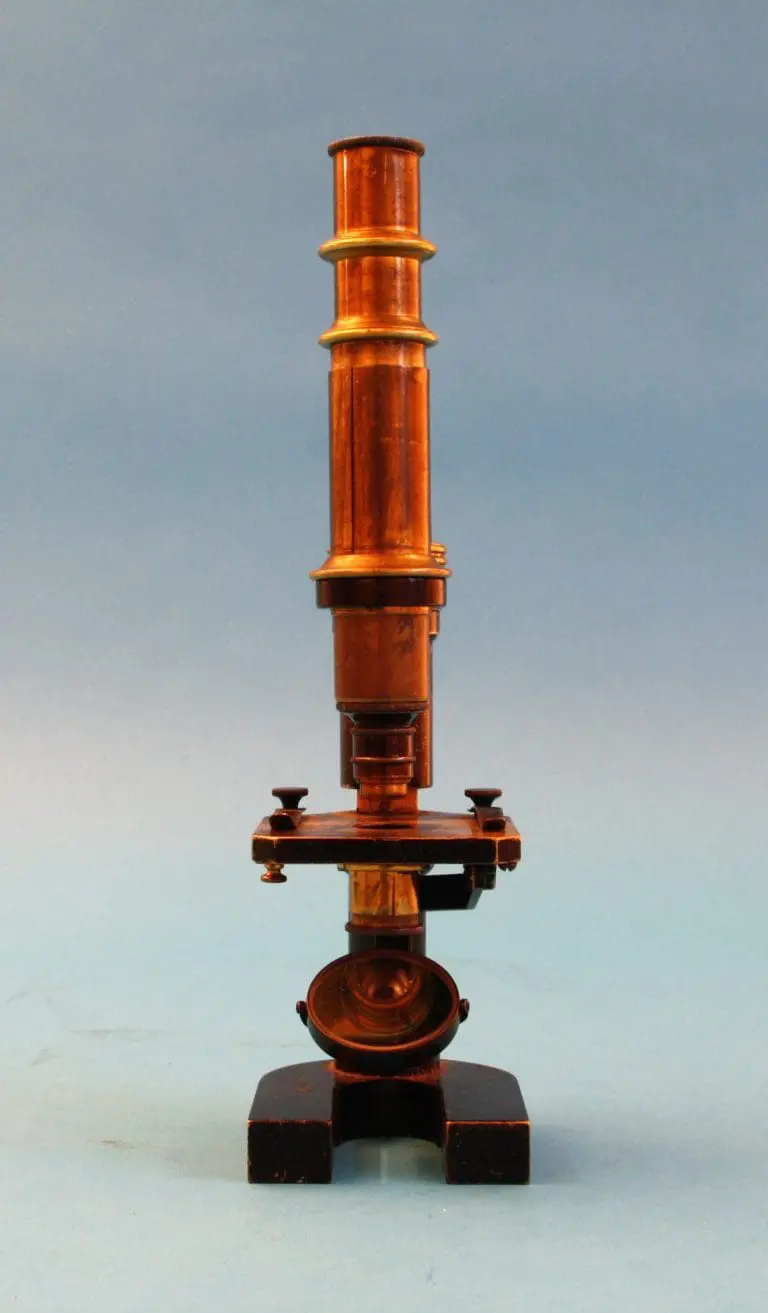

Dit microscoop is gedeeltelijk met zwarte verf overgeschilderd, het serienummer is niet goed te zien, maar vermoedelijk 5..42, het is een klein statief type VII van Zeiss. Deze zijn vervaardigd van voor 1889 tot ongeveer 1922.

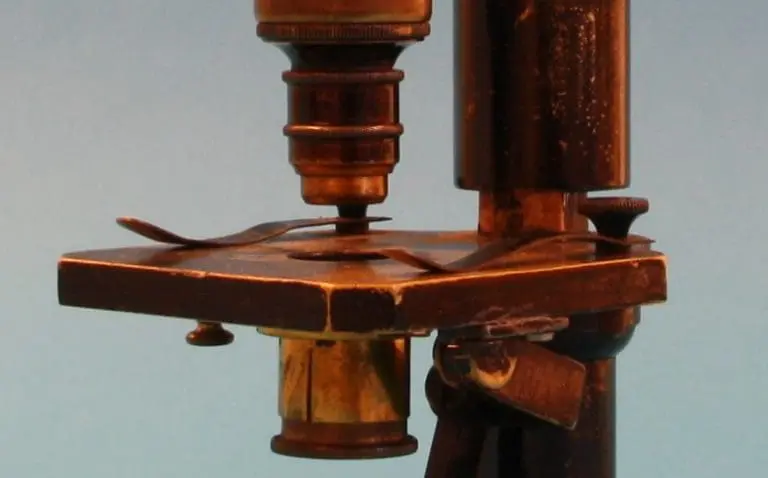

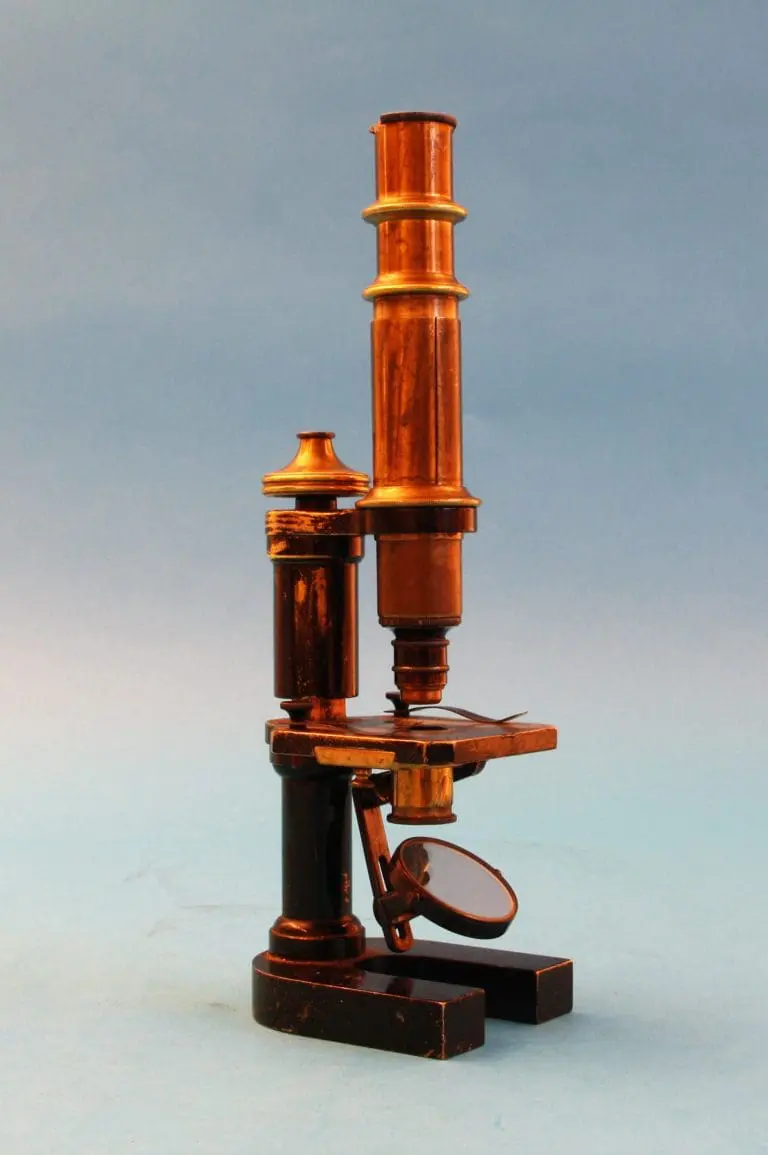

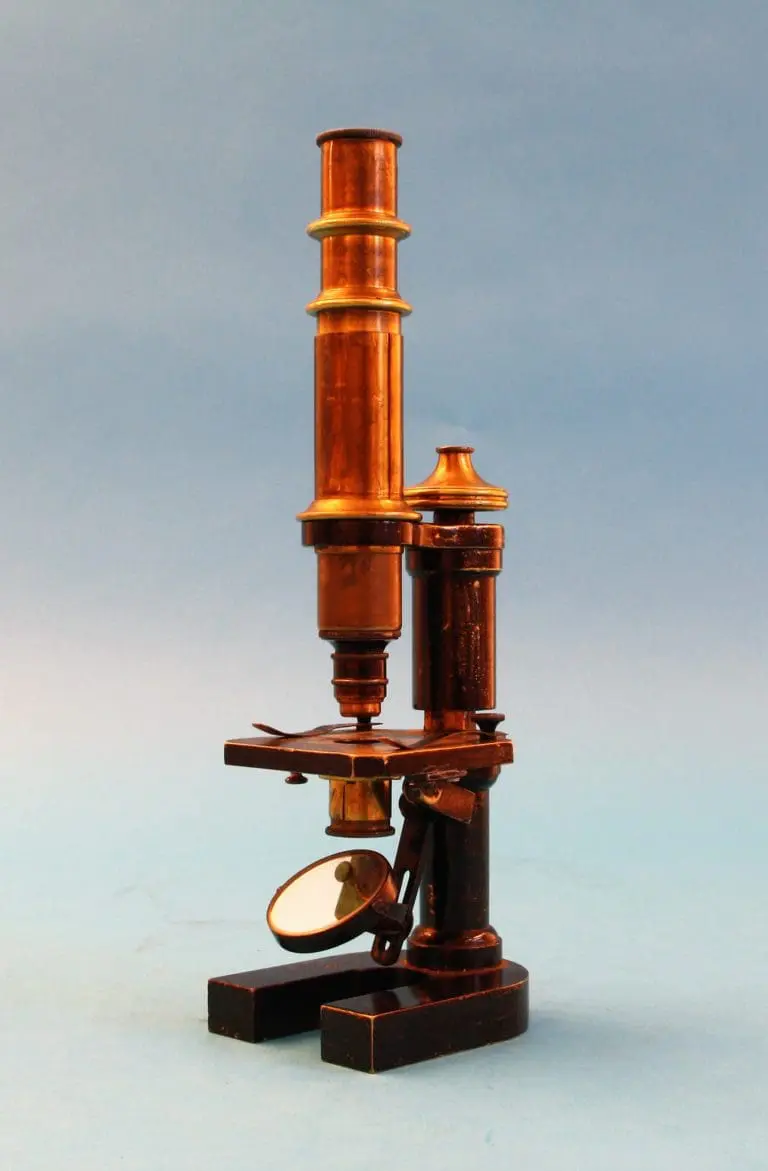

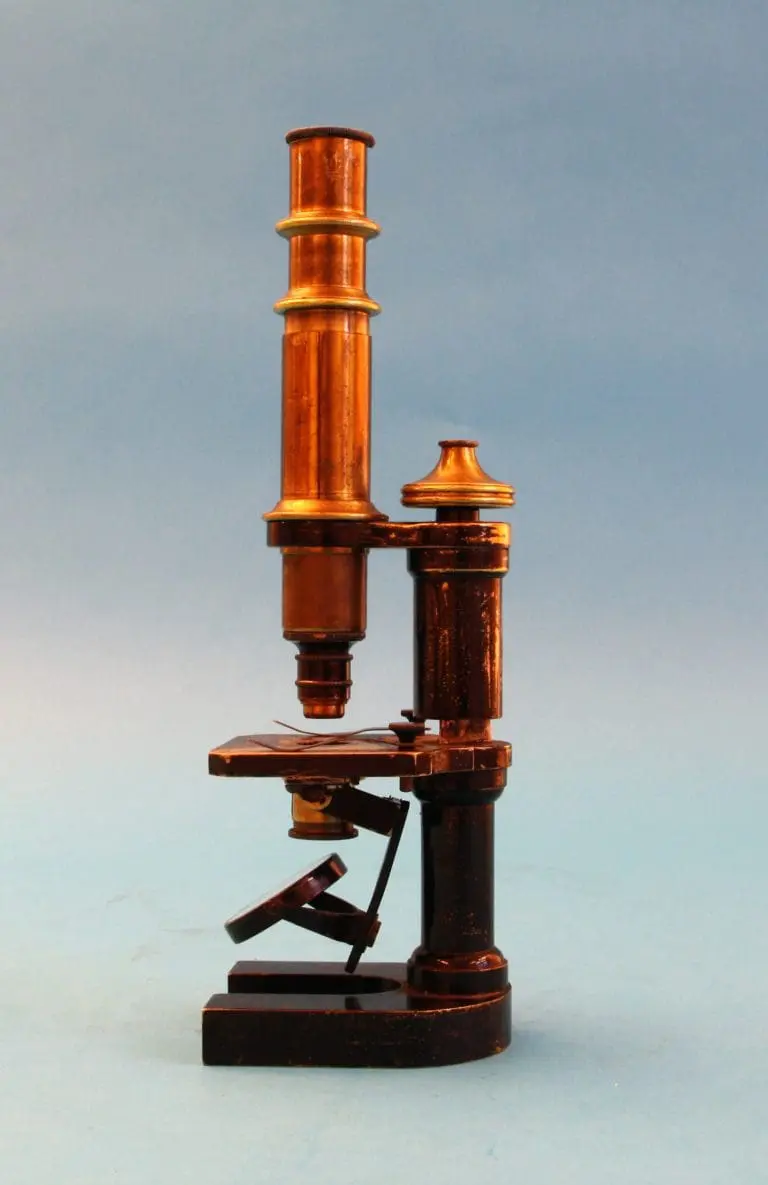

Dit statief was vrij zwaar gebouwd, het is geheel van massief messing, het is niet kantelbaar en Zeiss geeft in zijn catalogus aan dat het bestemd was voor laboratoriumgebruik. Er is een eenvoudige vaste tafel met veerclips, onder de tafel in een schuif met zwaluwstaart een diafragmaschijf of een condensor, in de houder een condensorlensje. Er is een vlakke spiegel in een beugel aan een arm, zodat de spiegel uit de optische as is te verplaatsen, voor schuine belichting. Grofinstelling werkt met een schuiftubus, de fijninstelling is uitgevoerd met de gebruikelijke micrometerschroef in de statiefzuil.
Er is een objectief type ‘3’, dat vermoedelijk niet origineel is.
Er is een Huygens-oculair type ‘4’, gesigneerd ‘R Winkel / Gottingen’, ook dit is vermoedelijk niet origineel.
