Samengesteld achromatisch microscoop, ‘Stativ V’
Jaar/Periode |
1888 |
Maker |
|
Land |
Duitsland |
Signering |

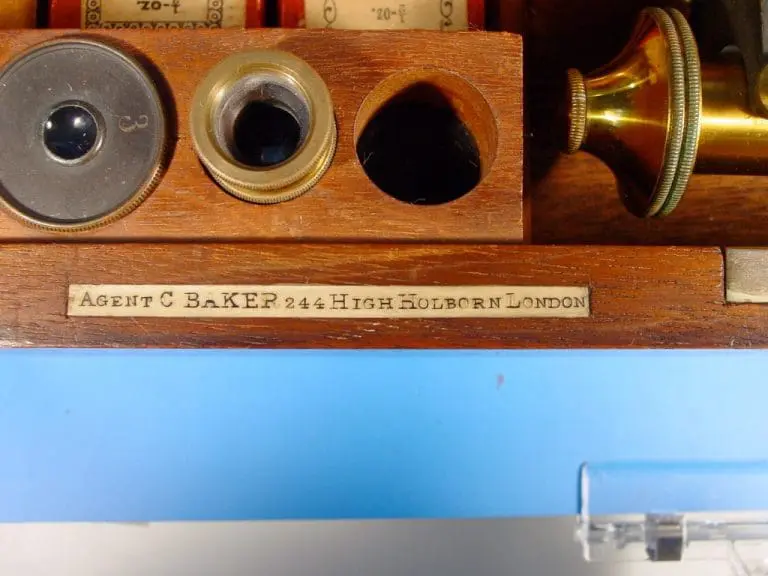

Ernst Leitz / Wetzlar / 12022 / Agent C. Baker 244 High Holborn / London
|
Categorie |
Microscopen |
Optisch 1 |
Samengesteld |
Optisch 2 |
Achromatisch |
Afmetingen van de kist (h x b x d) |
10.7 × 29.7 × 13.3 cm |
Afmetingen van het microscoop (h x b x d) |
27 × 7.8 × 9.2 cm |
Inventarisnummer |
SM 22 |
Beschrijving

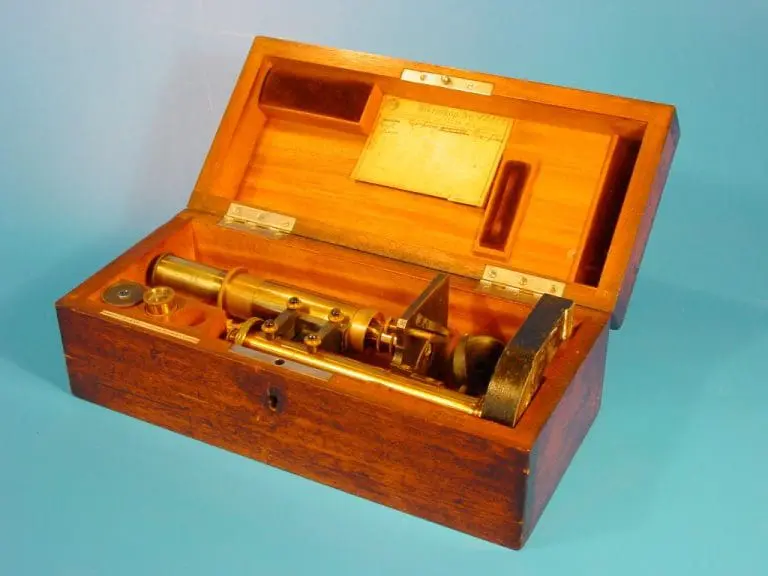

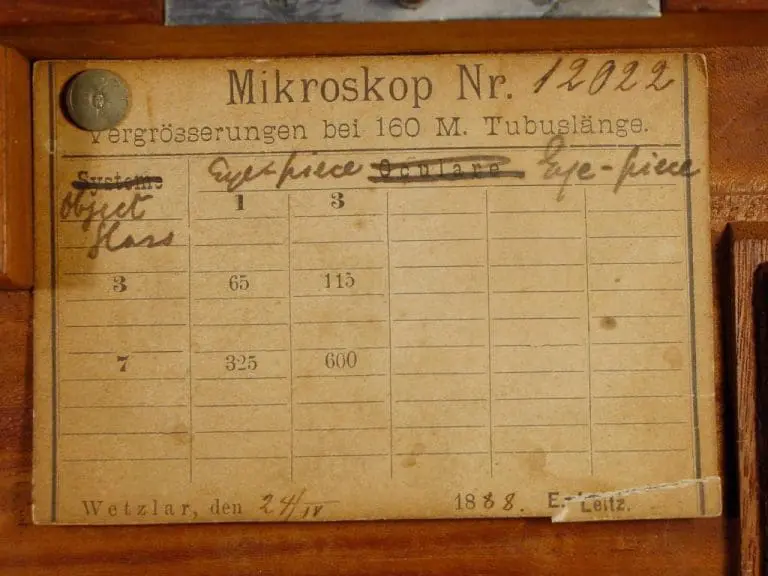

Het microscoop bevindt zich in de originele houten kist met het kaartje van Leitz. Blijkens het kaartje was het microscoop op 24 april 1888 gereed voor de verkoop, de nu aanwezige oculairen en objectieven staan ook op het kaartje vermeld.
Het microscoop heeft een hoefijzervormige gietijzeren voet waarop een messing zuil is geschroefd. Aan een pen door de zuil draaibaar en verstelbaar in een beugel de holle spiegel. Er is een eenvoudige tafel met preparaatklemmetjes, onder de tafel een draaibare diafragmaschijf met vijf openingen.
Grofinstelling gaat door middel van een schuiftubus en fijninstelling door middel van een micrometerschroef met hefboom en parallelbeweging.
Bij dit microscoop horen twee Huygens-oculairen, gemerkt ‘1’ en ‘3’. Oculair ‘1’ heeft een brandpuntsafstand van 36.64 mm, de vergroting is dan 6.82 maal. Oculair ‘3’ heeft een brandpuntsafstand van 23.55 mm, de vergroting is dan 10.61 maal.
Er zijn twee objectieven, ‘3’ en ‘7’ met de oude Leitz-schroefdraad. Gemeten is met het Bleeker-microscoop met een 5 maal vergrotend Huygens-oculair en een tubuslengte van 170 mm.
| Objectief |
3 |
7 |
| Brandpuntsafstand (mm) |
15.11 |
3.02 |
| Vergroting |
50.43 |
268.4 |
| Numerieke apertuur |
0.21 |
0.82 |
| Scheidend vermogen (µm) |
2 |
< 1 |
Objectief ‘3’ is iets astigmatisch. Objectief ‘7’ is sferisch ondergecorrigeerd.
