Samengesteld trommelmicroscoop
Jaar/Periode |
1820-1870 |
Maker |
|
Land |
Verenigd Koninkrijk |
Signering |
Ongesigneerd
|
Categorie |
Microscopen |
Optisch 1 |
Samengesteld |
Optisch 2 |
Niet-achromatisch |
Afmetingen van de kist (h x b x d) |
8.5 × 28 × 15 cm |
Afmetingen van het microscoop (h x b x d) |
25.6 × 6.6 × 7.5 cm |
Inventarisnummer |
SM 23 |
Beschrijving
Het microscoop bevindt zich in een houten kist, die van binnen met rood fluweel is bekleed.

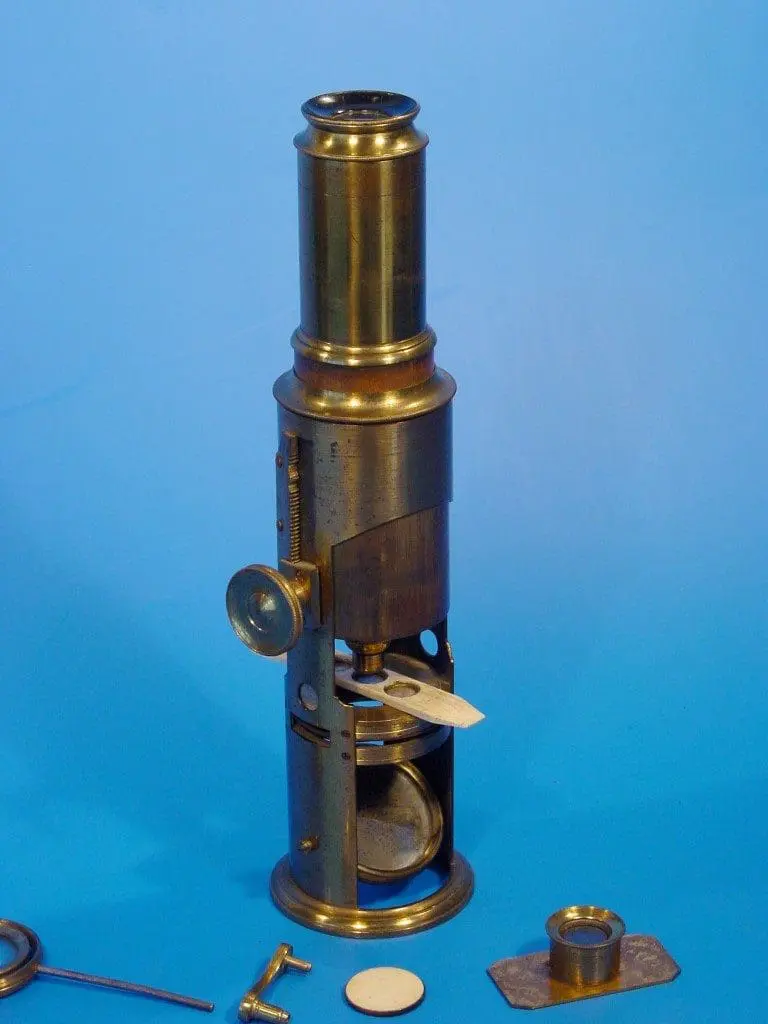

Het microscoop is gebouwd als trommelmicroscoop, voor de grofinstelling is er een schuiftubus, voor de fijninstelling een tandheugel en rondsel. Voor de verlichting een holle draaibare spiegel in de voet. Er is een veertafel voor preparaatschuifjes. In de tafel zijn uitsparingen zodat er ook een glazen buisje in geschoven kan worden.
Bij het microscoop behoort een los drielenzig oculair, bestaande uit een combinatie van twee ooglenzen en een veldlens met diafragma. De brandpuntsafstand bedraagt 48.8 mm, de vergroting is dan 5.1 maal.
Er zijn zes objectieflenzen, en een Lieberkühn-spiegel waarvan de lens ontbreekt. De lensjes zijn met het microscoop zelf gemeten.
| Objectief |
1 |
2 |
3 |
4 |
5 |
6 |
| Brandpuntsafstand (mm) |
5.5 |
13.95 |
20.20 |
24.04 |
28.61 |
35.06 |
| Vergroting |
137.8 |
49.2 |
33.5 |
26.9 |
21.65 |
16.4 |
| Numerieke apertuur |
0.15 |
0.053 |
0.043 |
0.042 |
0.043 |
0.039 |
| Scheidend vermogen (µm) |
3.75 |
7.25 |
9.5 |
9 |
11 |
9.5 |
| Startest |
coma |
goed |
goed |
goed |
goed |
goed |

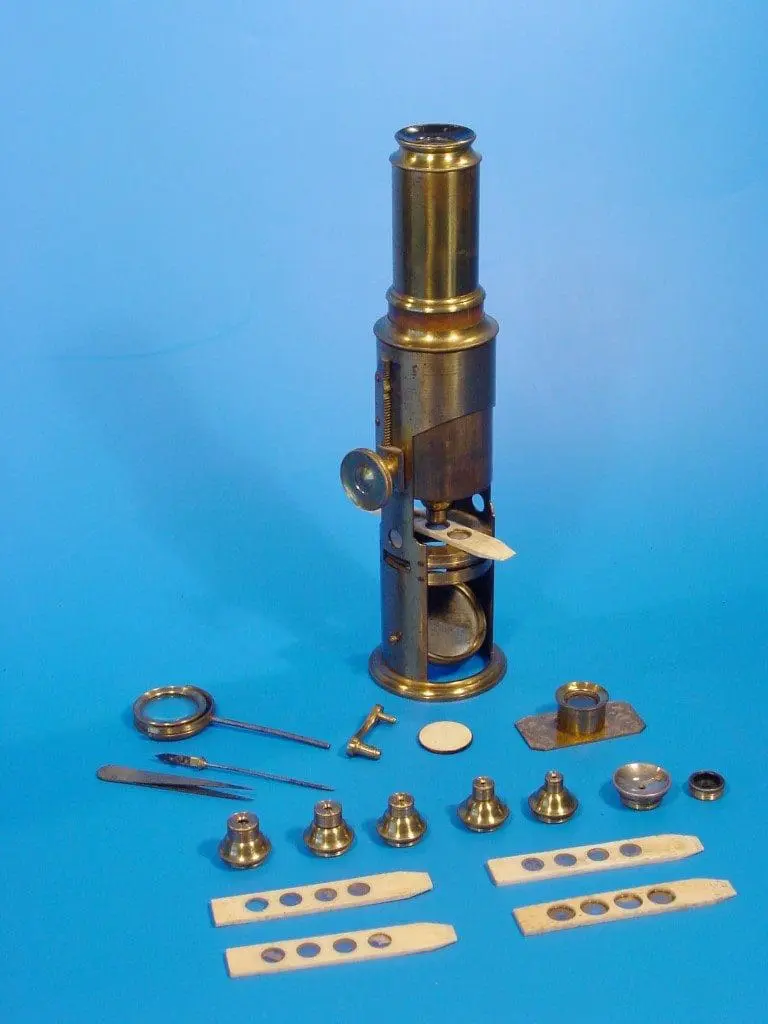

Toebehoren: vijf benen preparaatschuifjes, genummerd van 1-5 en een dierdoosje. In de kist bevinden zich nog een losse verlichtingslens en een preparaatklemmetje, deze horen waarschijnlijk niet bij dit instrument.
