Samengesteld achromatisch microscoop

Jaar/Periode

1908-1909

Maker

BAUSCH & LOMB

Land

Verenigde Staten

Signering

Bausch & Lomb Optical Co. / Rochester / N.Y. / No. 75322

Categorie

Microscopen

Optisch 1

Samengesteld

Optisch 2

Achromatisch

Afmetingen van de kist (h x b x d)

36.4 × 17.7 × 22.5 cm

Afmetingen van het microscoop (h x b x d)

29.6 × 11.3 × 17 cm

Inventarisnummer

SM 9

Beschrijving

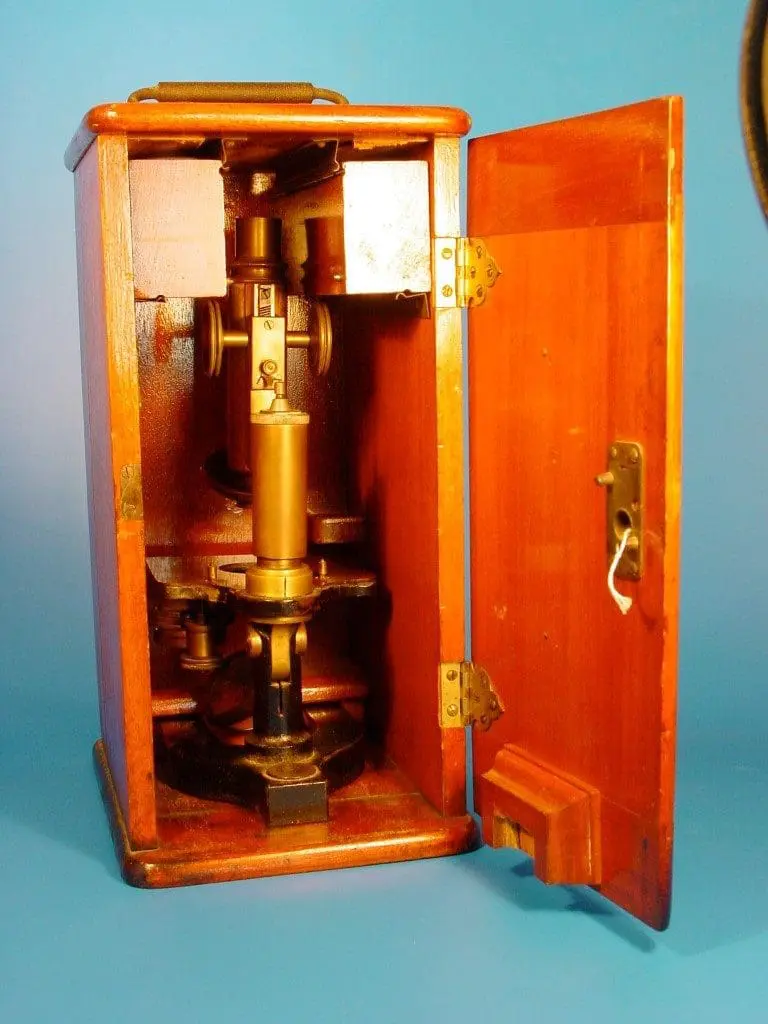

Het microscoop bevindt zich in een mahoniehouten kist met vernikkelde handgreep. Dit is een eenvoudig studentenmicroscoop, het heeft een zwart gemoffelde hoefijzervoet met zuil, waarop kantelbaar de statiefarm met tafel en spiegel. De spiegel in een beugel en uit de optische as verplaatsbaar, eenvoudige tafel met bakelieten bovendeel, eronder de condensor. Fijninstelling via de prismatische zuil met micrometerschroef en veer. Grofinstelling door middel van tandheugel en rondsel. De tubus heeft een objectiefrevolver.
Er zijn twee Huygens-oculairen, gemerkt ‘5’ en ‘10’. De ooglens van het sterke oculair ‘10’ is erg gekrast.

Oculair 5 10
Brandpuntsafstand (mm) 50.15 26.45
Vergroting 4.98 9.45

Er zijn tevens twee objectieven, beide gesigneerd ‘B & L’, het ene een 16 mm 0.25 NA, het andere een 4 mm 0.85 NA. Beide zijn gemeten aan het Bleeker-microscoop bij een tubuslengte van 160 mm en met een 5 maal vergrotend Huygens-oculair.

Objectief 16 mm 4 mm
Brandpuntsafstand (mm) 16.85 4.05
Vergroting 49.2 216.5
Numerieke apertuur 0.22 0.83
Scheidend vermogen (µm) 2 < 0.8

Het objectief van 16 mm is niet al te best meer, de kit waarmee twee van de lenzen zijn gekit is gebarsten en het voorvlak is erg gekrast. Het contrast is nu matig en de buigingsringen zijn niet mooi strak en rond maar ‘rafelig’, er is wat astigmatisme, het veld is wel mooi vlak, het objectief is sferisch ondergecorrigeerd.
Het objectief van 4 mm heeft een matig contrast, er is wat coma, de sferische correctie is goed. De diatomee Stauroneis phoenicenteron wordt in stippen opgelost, Pleurosigma angulatum in lijnen.
