Samengesteld achromatisch microscoop, statief CHC

Beschrijving

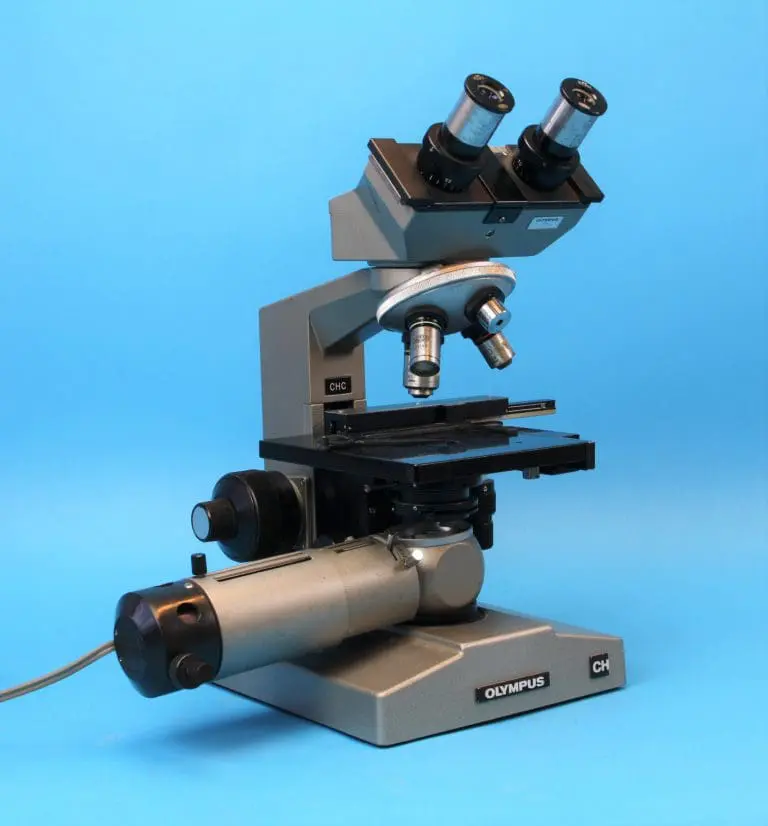

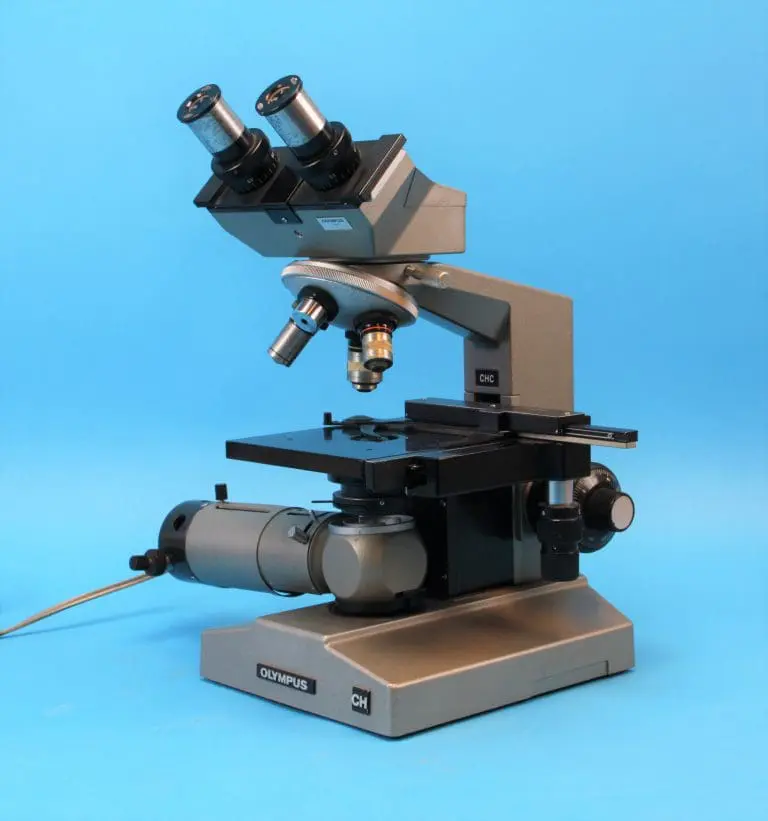

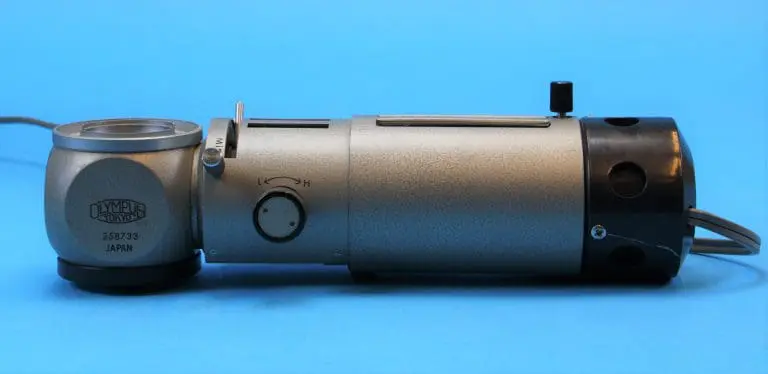

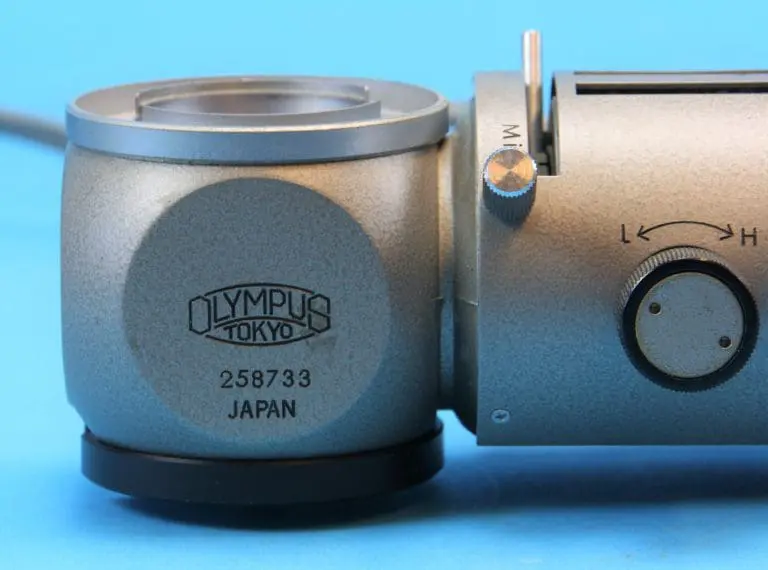

Olympus introduceerde het CH-microscoopsysteem in 1976, dit CHC is het eenvoudigste instrument uit de reeks, zonder ingebouwde verlichting. Onder de tafel past of een spiegel in een beugel of een eenvoudige microscooplamp type LSK.

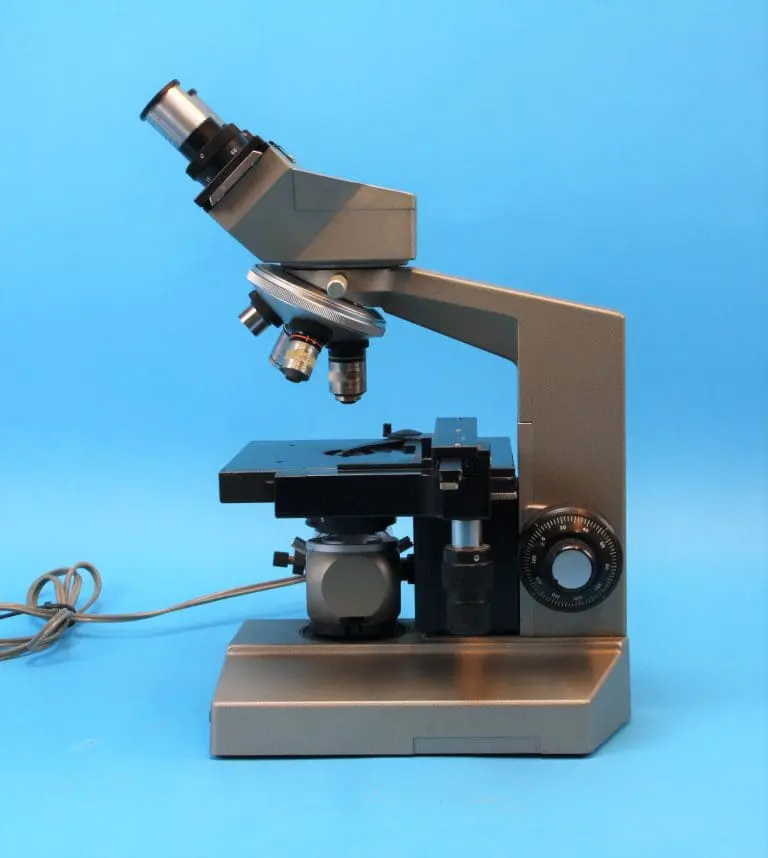

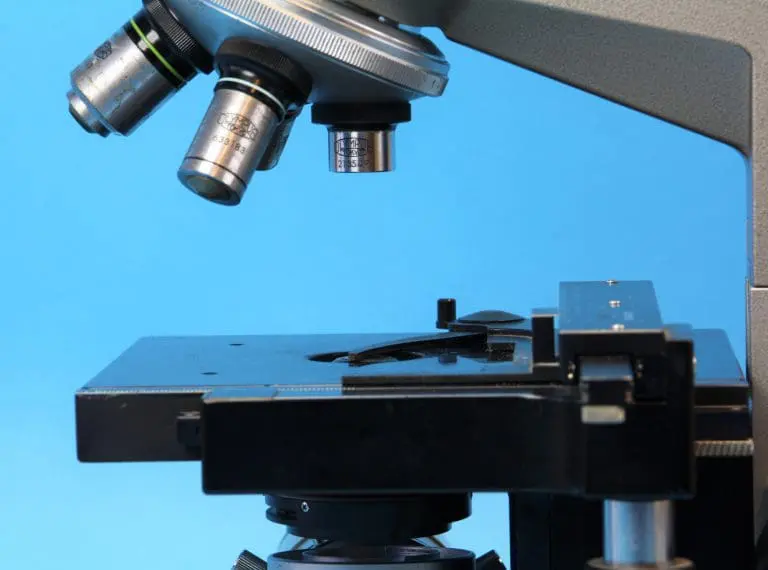

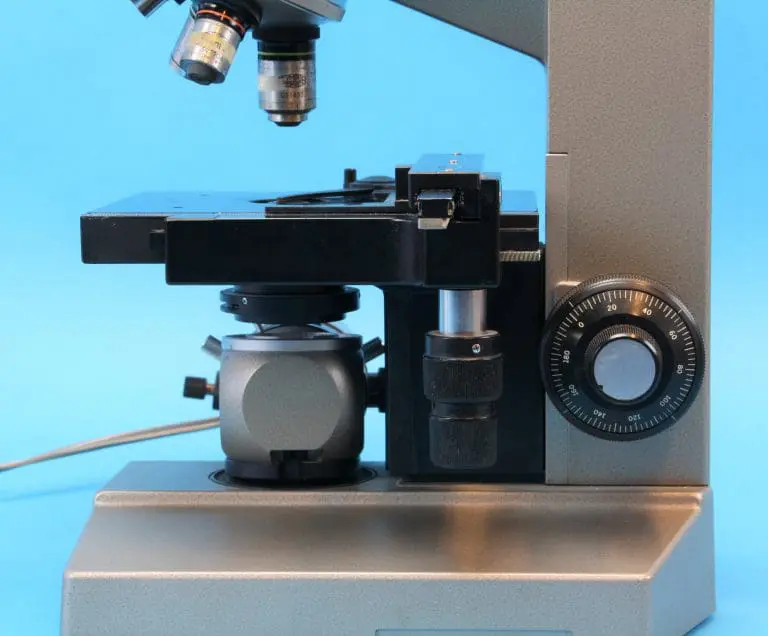

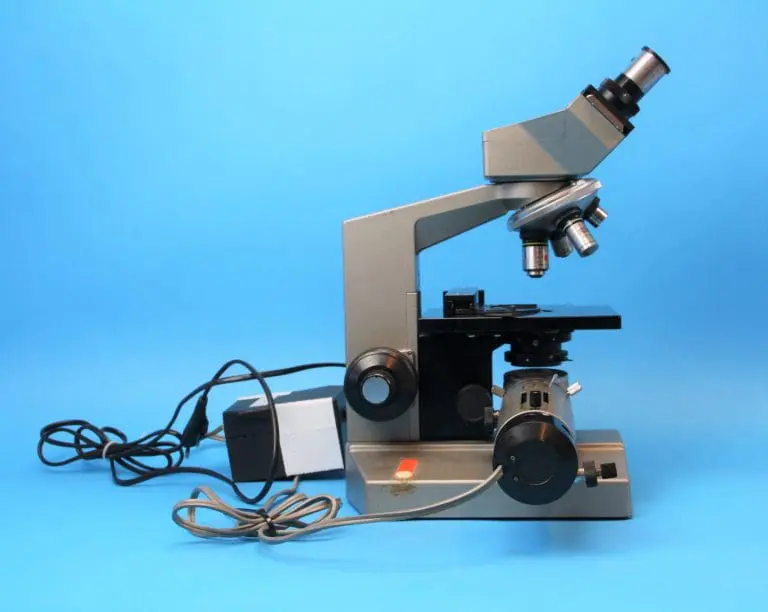

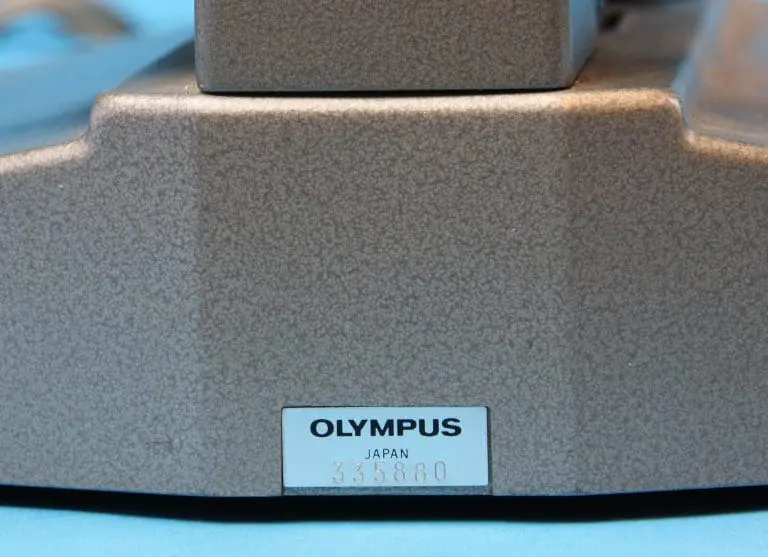

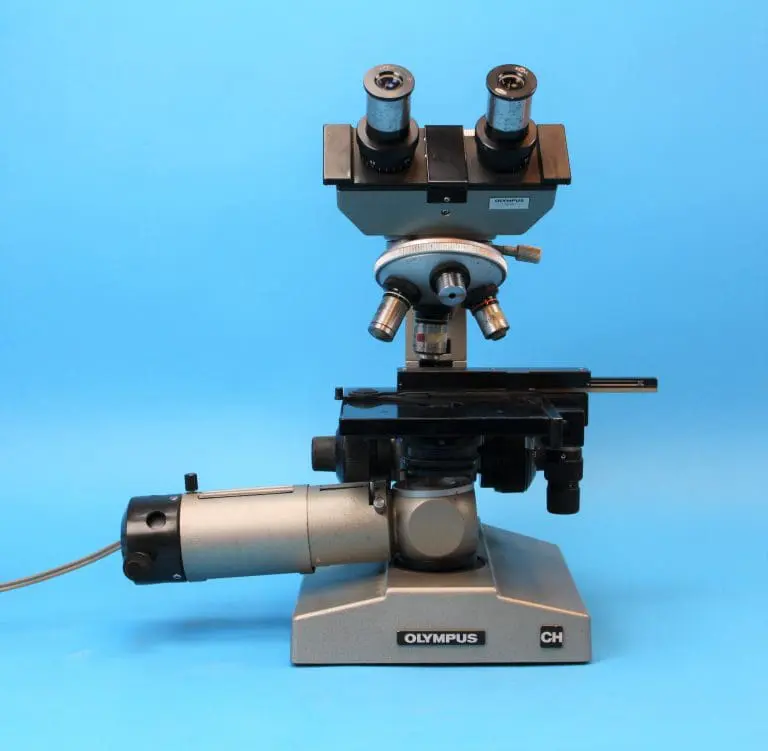

Het statief bestaat uit een rechthoekige voet, bij de duurdere modellen zit hierin de verlichtingseenheid gemonteerd. Een solide L-vormige arm die aan het uiteinde de tubus en de objectiefrevolver draagt vormt hiermee één geheel. Onderin de arm bevindt zich het mechanisme voor de scherpstelling met grof- en fijnbeweging concentrisch in één knop, De tafel kan 30 mm in hoogte versteld worden. Het microscoop heeft een grote vaste rechthoekige tafel met een preparaatgeleiding waarvan de bedieningsknoppen voor de voor-/achterwaartse en de links-/rechtsbeweging concentrisch aan de linkerzijde van de tafel zijn aangebracht.
Onder de tafel een condensor met diafragma.
Onder de statiefarm de viervoudige objectiefrevolver, boven de arm afneembaar via een bajonetkoppeling een binoculairopzetstuk.

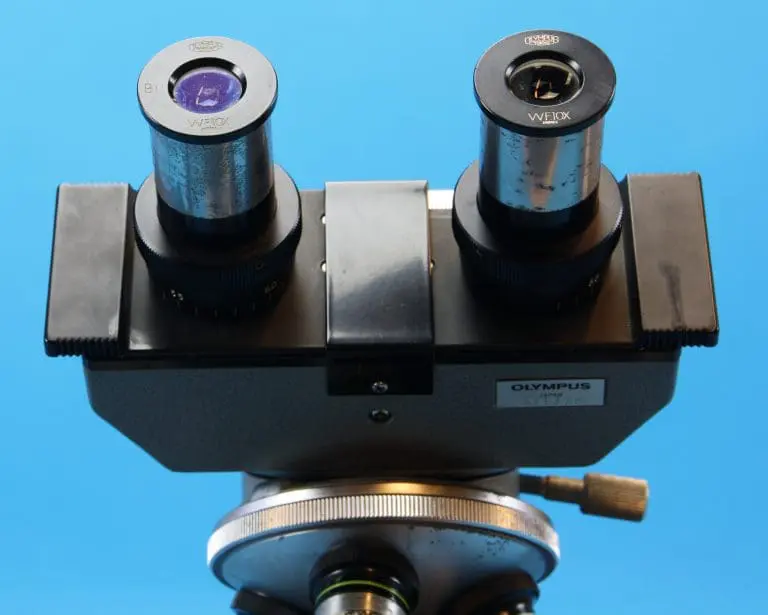

Er zijn twee tien maal vergrotende oculairen met een groot gezichtsveld type WF (wide field), het ene exemplaar is gemerkt Bi (binoculair), het tweede exemplaar is niet gemerkt. Vermoedelijk is het tweede Bi-oculair verdwenen en vervangen door een gewoon WF-oculair. Beide zijn gesigneerd OLYMPUS / TOKYO [in logo] / JAPAN.

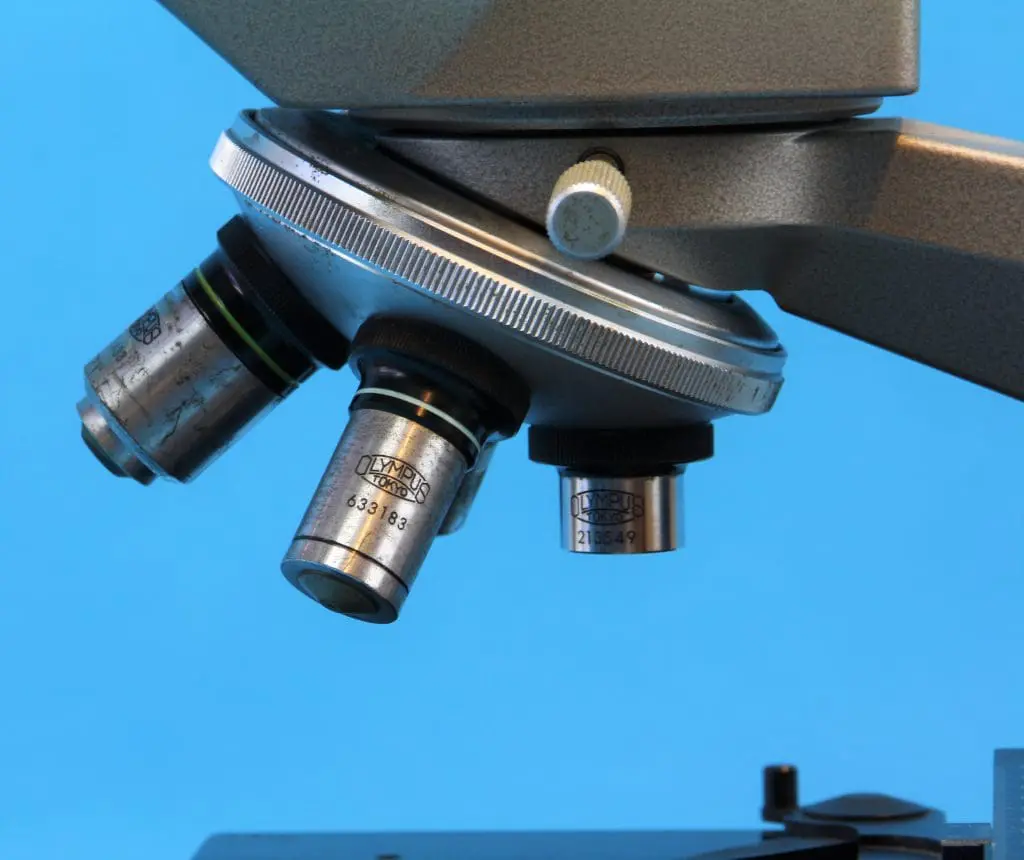

Er zijn vier objectieven, alle vier gesigneerd OLYMPUS / TOKYO [in logo] / JAPAN:
(1): no. 213549 // 4 / 0.10
(2): no. 597904 // 10 / 0.25 / JAPAN
(3): no. 051433 // 40 / 0.65 / 0.17 / JAPAN
(4): no. 633183 // HI 100 1.30 JAPAN (een homogeen immersie-objectief).
