Samengesteld achromatisch microscoop, statief I
Jaar/Periode |
1886-1887 |
Maker |
|
Land |
Duitsland |
Signering |

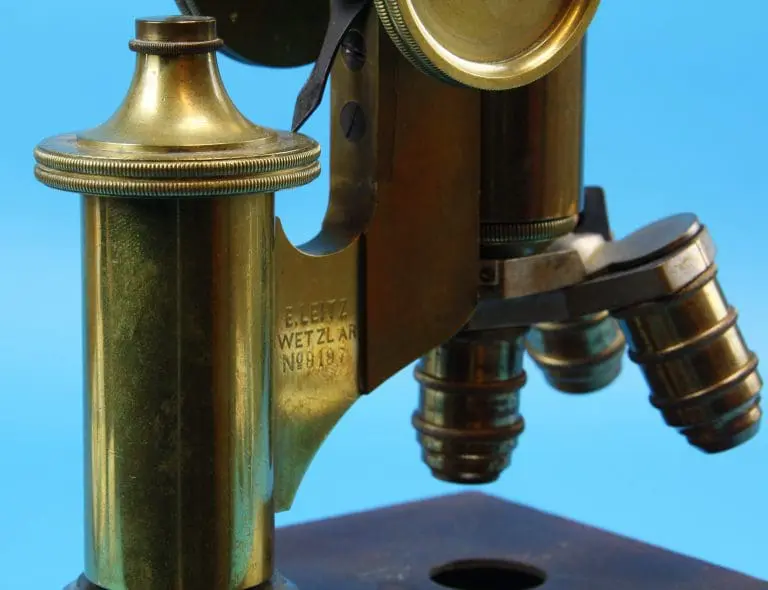

E. Leitz / Wetzlar / 9197
|
Categorie |
Microscopen |
Optisch 1 |
Samengesteld |
Optisch 2 |
Achromatisch |
Afmetingen van het microscoop (h x b x d) |
29 × 10.4 × 13.1 cm |
Inventarisnummer |
SM 14 |
Beschrijving
Zonder kist.

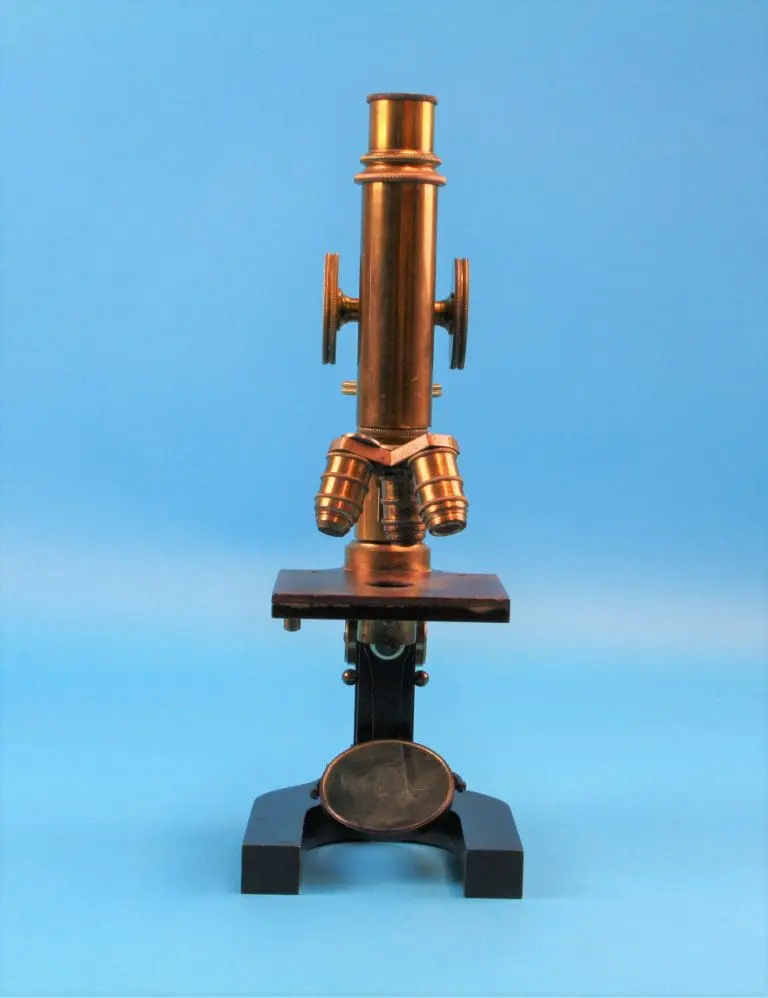

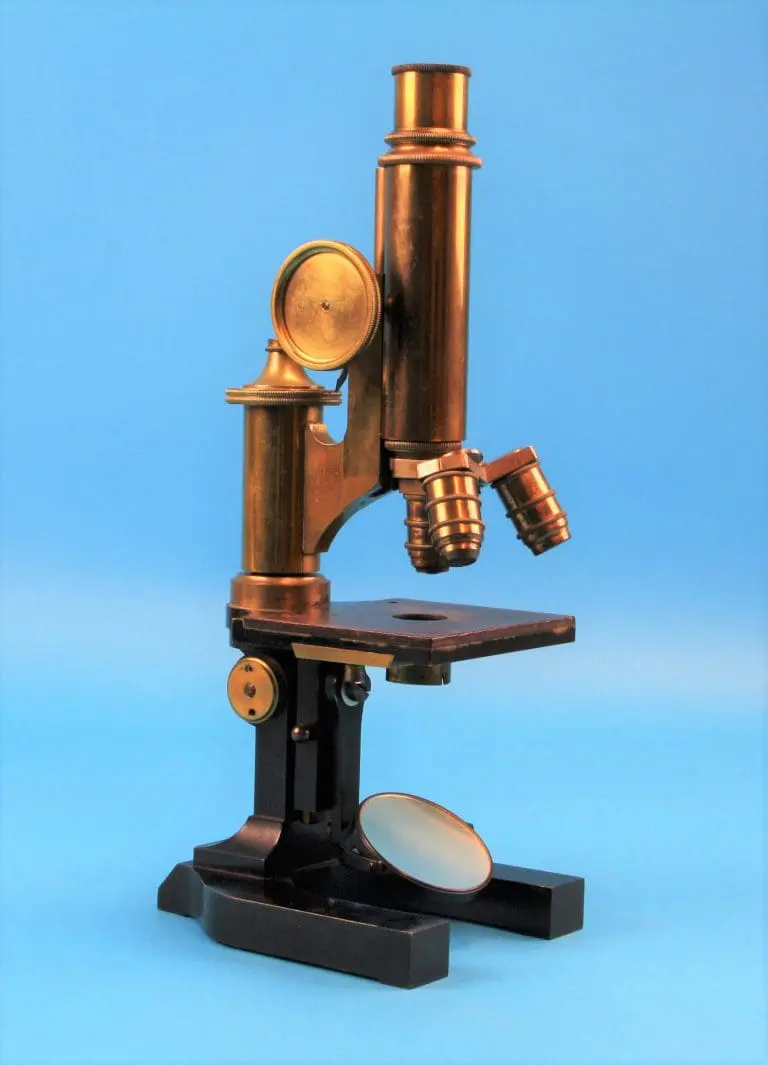

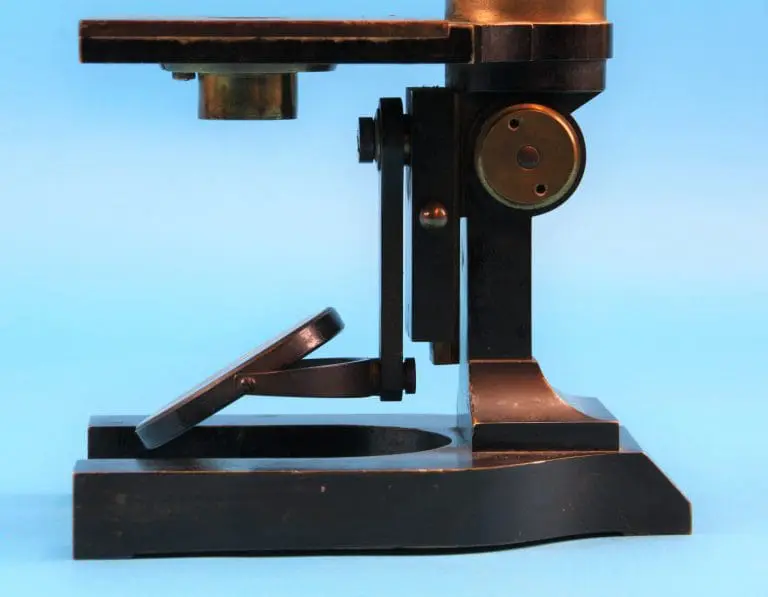

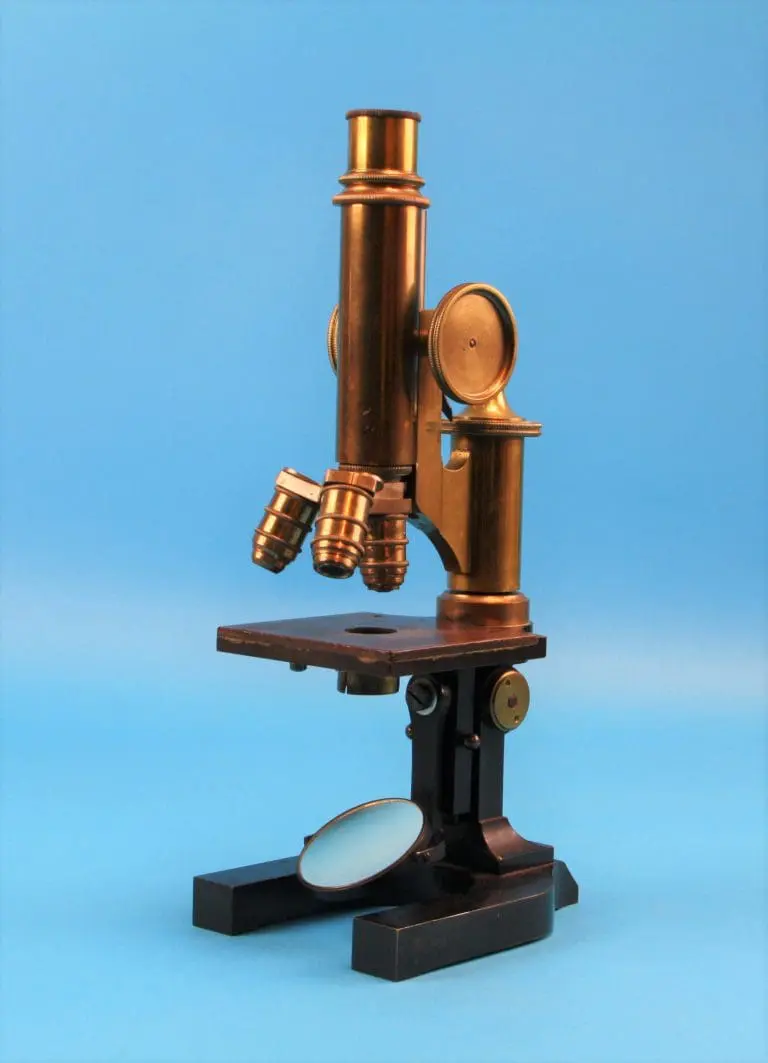

Dit microscoop heeft een zwart gelakte hoefijzervormige voet van messing, met lood gevuld. Op de voet twee zuilen waartussen de statiefarm met tafel en spiegel kantelbaar bevestigd is. De eenvoudige tafel is met een pertinax plaat bedekt (oorspronkelijk eboniet), onder de tafel in een slede met zwaluwstaart een houder voor een condensor met diafragma, deze ontbreekt echter. De spiegel is draaibaar in een beugel.

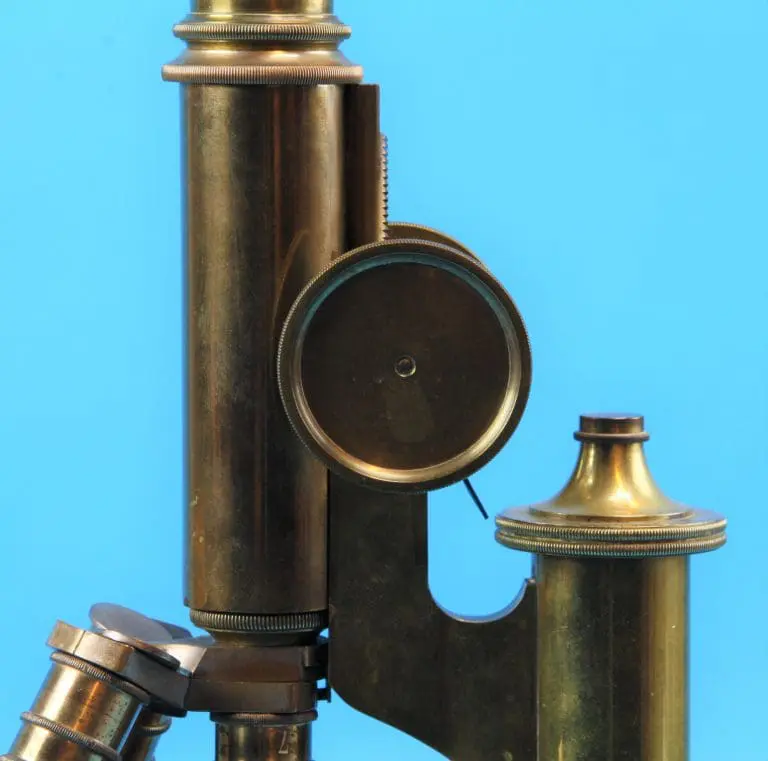

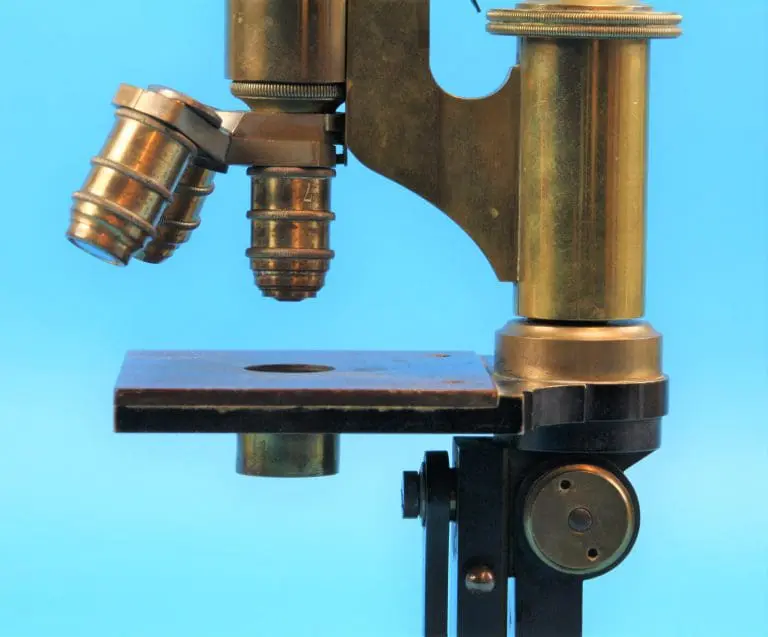

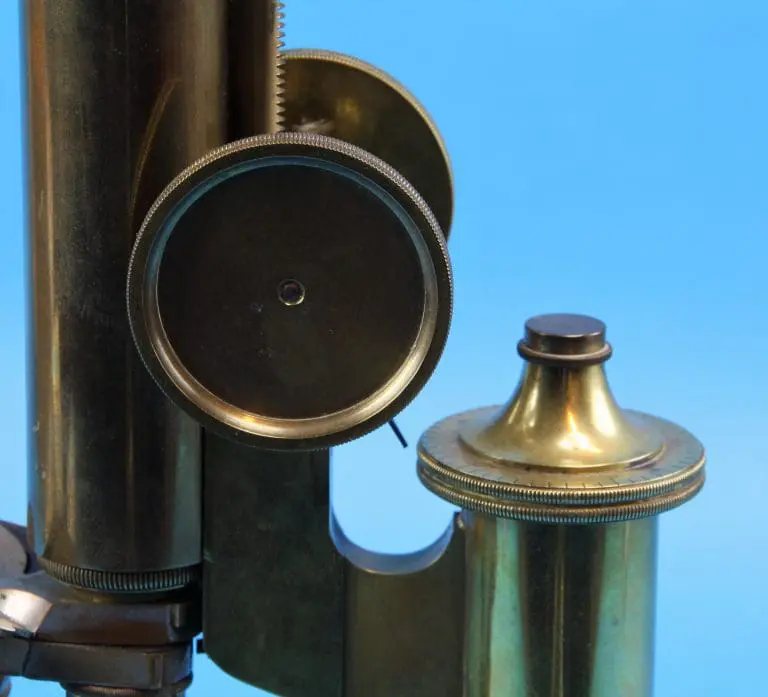

Op de tafel een prismatische zuil met daarin de fijnbeweging met een micrometerschroef. De grofbeweging werkt via een tandheugel en een rondsel. De tubuslengte is instelbaar van 138-193 mm via een schuiftubus met millimeterverdeling. Er is een drievoudige objectiefrevolver, de objectieven zijn voorzien van de oude Leitz-schroefdraad.
Bij het microscoop is een Leitz-oculair type ‘Periplan OK 12×’ aanwezig, dit is van latere datum. De brandpuntsafstand bedraagt 21.04 mm, de vergroting is dan 11.88 maal.
Er zijn drie objectieven, ze zijn alle drie gemeten aan het Bleeker-microscoop bij een tubuslengte van 170 mm met een 5 maal vergrotend Huygens-oculair.
| Objectief |
1 |
3 |
7 |
| Brandpuntsafstand (mm) |
34.5 |
15.46 |
3.14 |
| Vergroting |
21.16 |
55.10 |
295.2 |
| Numerieke apertuur |
0.098 |
0.21 |
0.83 |
| Scheidend vermogen (µm) |
4 |
1.6 |
< 0.8 |
Objectief ‘1’ is sterk astigmatisch, de sferische correctie en het contrast zijn goed.
Objectief ‘3’ is van goede kwaliteit, het beeld is vlak, het contrast goed.
Objectief ‘7’ is sferisch overgecorrigeerd, het contrast is niet zo goed meer, de diatomee Pleurosigma angulatum wordt in stippen opgelost.
Zie ook SM 68.
