Samengesteld achromatisch microscoop, vermoedelijk Standard GFL

Jaar/Periode

ca. 1950

Maker

WINKEL

Land

Duitsland

Signering

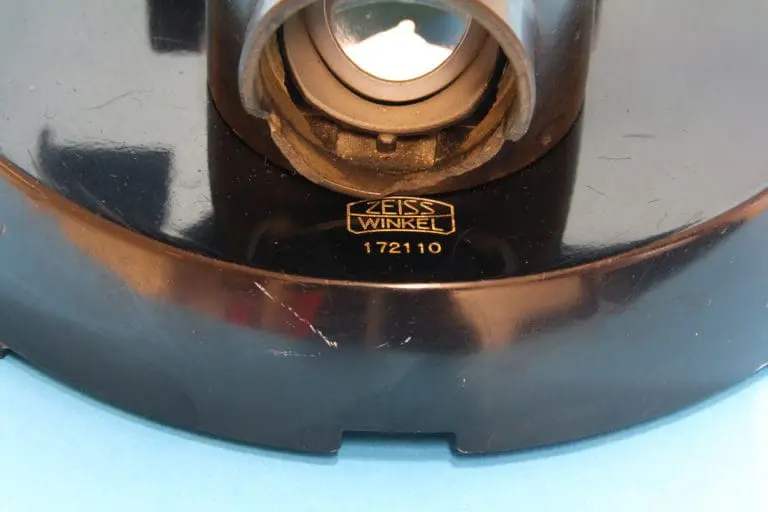

ZEISS / WINKEL (in logo, achromatisch doublet) / 172110
Binoculairtubus: ZEISS / WINKEL (in logo, achromatisch doublet  / 308392

Categorie

Microscopen

Optisch 1

Samengesteld

Optisch 2

Achromatisch

Geschonken door

Klinisch Chemisch Laboratorium, Meander Medisch Centrum, Amersfoort

Inventarisnummer

SM 172

Beschrijving

Kort na de Tweede Wereldoorlog ontwikkelden Dr. Kurt Michel en de constructeur Otto Erbe in de fabriek van Zeiss-Winkel in Göttingen de microscopen van de ‘Standard’-reeks. De ‘Standard Junior’ werd in 1952 geïntroduceerd. Dit exemplaar draagt nog het Zeiss – Winkel logo, wat betekent dat het tussen 1949 en 1954 is vervaardigd. In 1955 werd de fabriek van Zeiss-Winkel van Göttingen overgebracht naar Oberkochen en verdween ‘Zeiss-Winkel’ als merk.

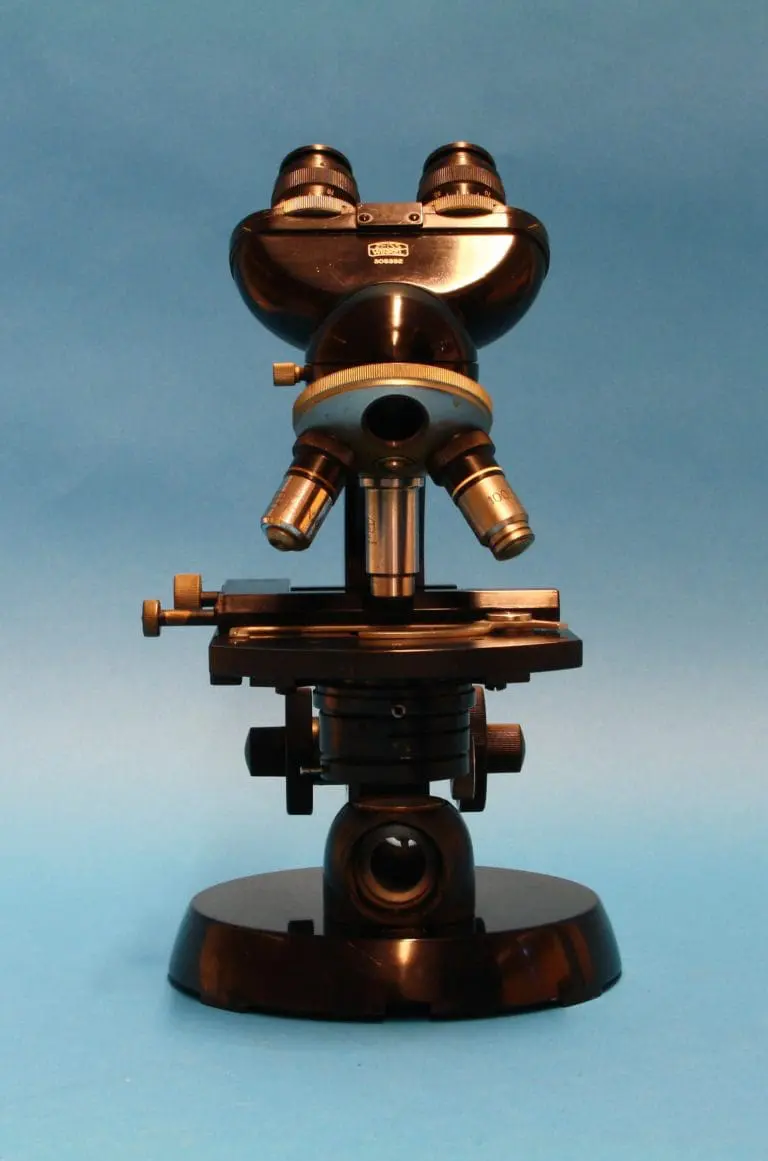

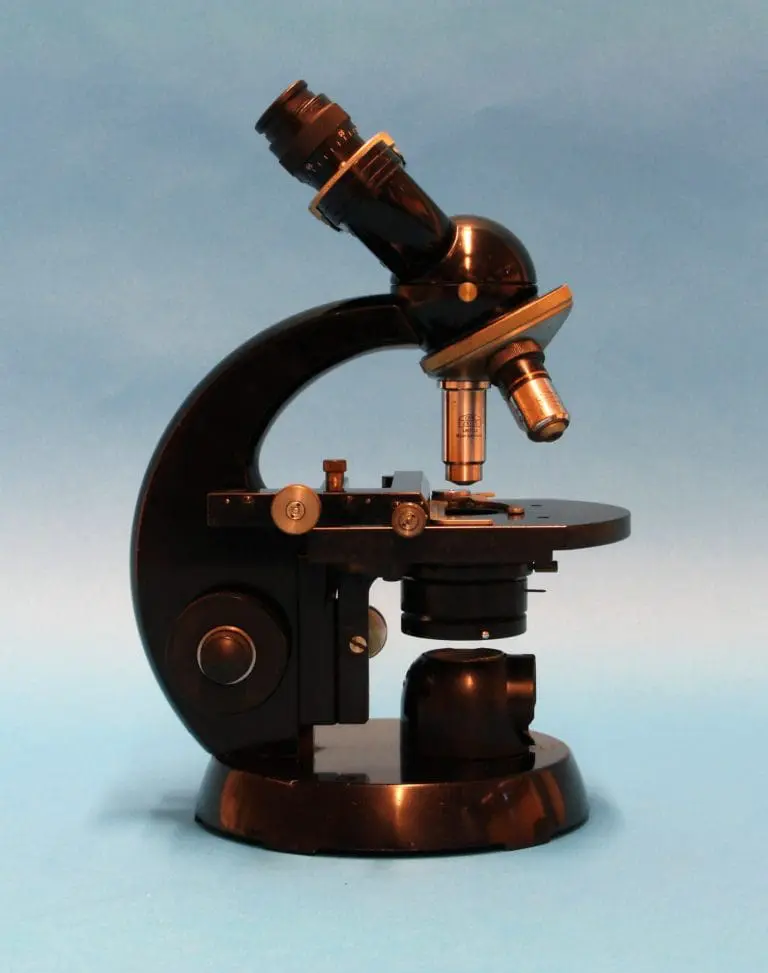

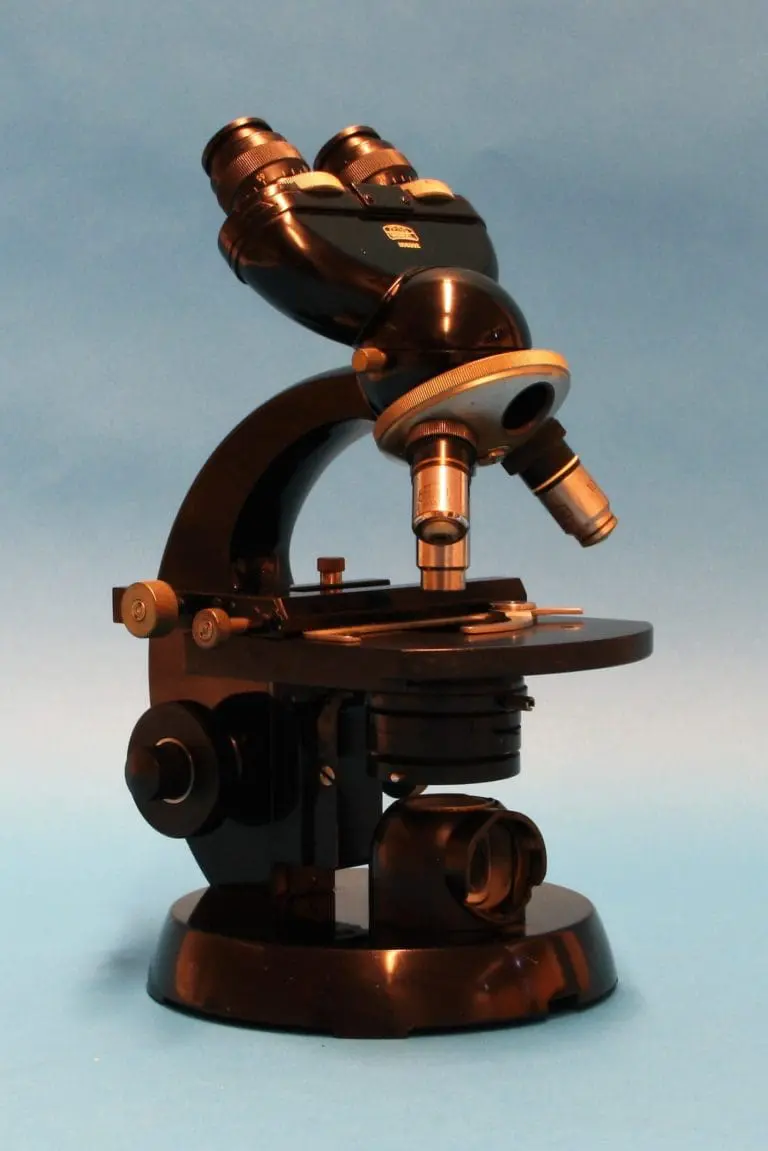

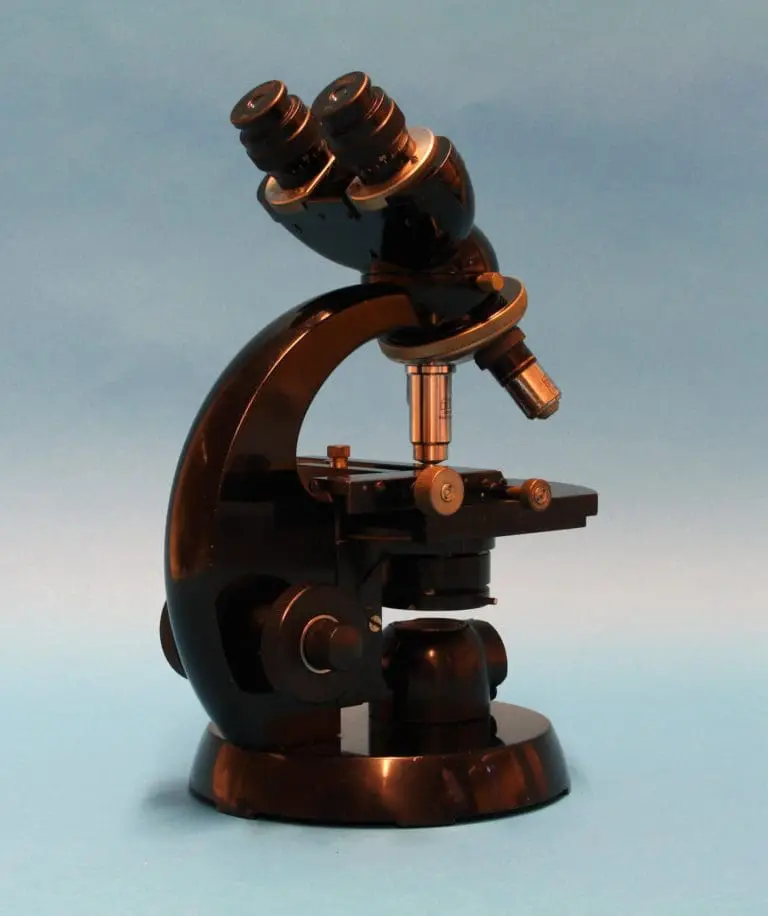

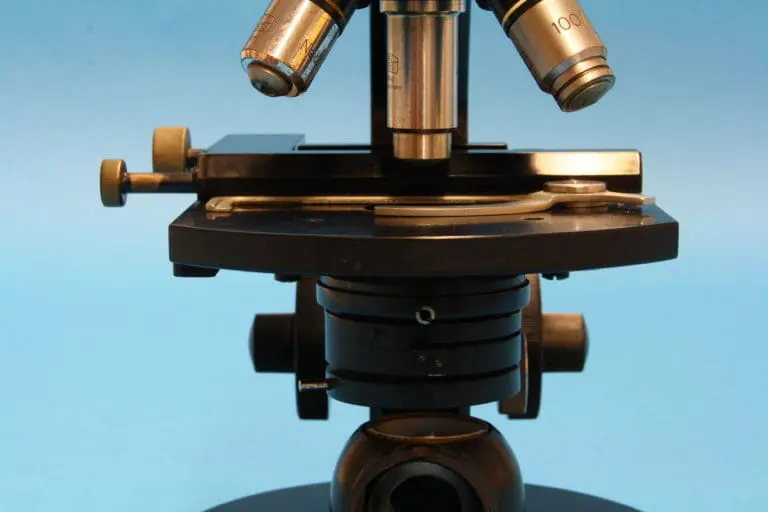

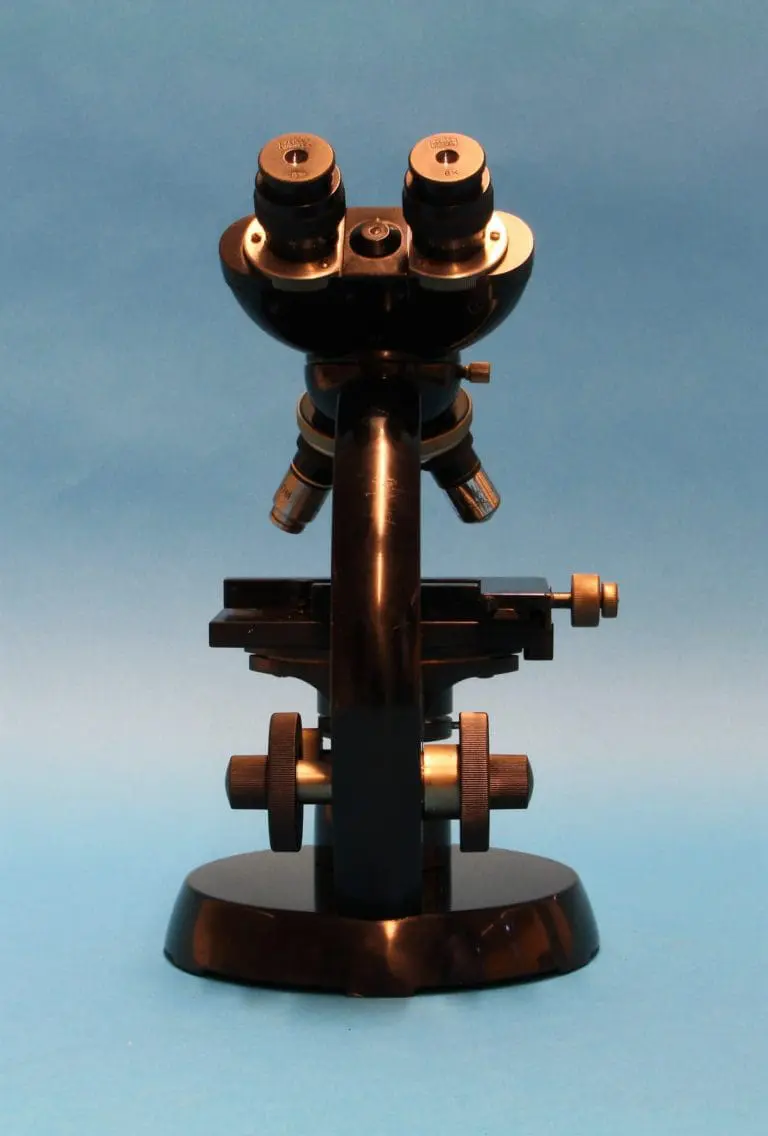

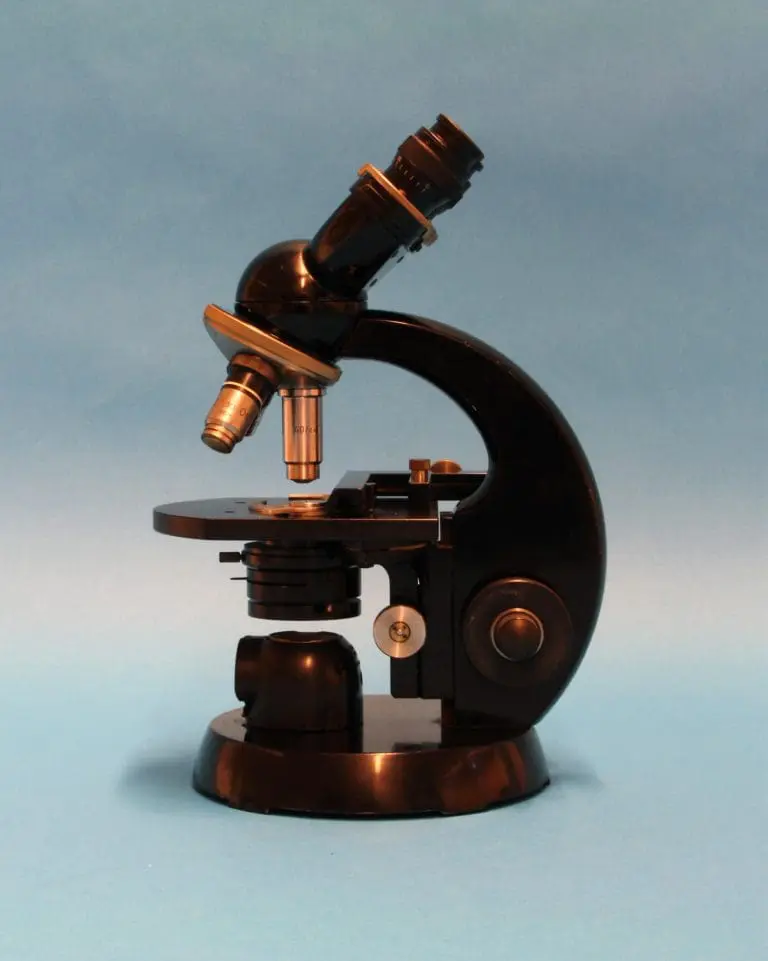

Het microscoop heeft een ronde voetplaat met een vaste licht rondgebogen arm. Onderin de arm bevindt zich het mechanisme voor de grof- en de fijninstelling die op de tafel werken. Op de voet kan zowel een spiegel in beugel als een lamp bevestigd worden. Onder de tafel de in hoogte verstelbare en centreerbare condensor, N.A. 1.20 met irisdiafragma. De tafel is voorzien van een afneembare preparaatgeleiding van Zeiss Winkel. Onderaan het einde van de statiefarm de objectiefrevolver. Erboven de binoculaire tubus.

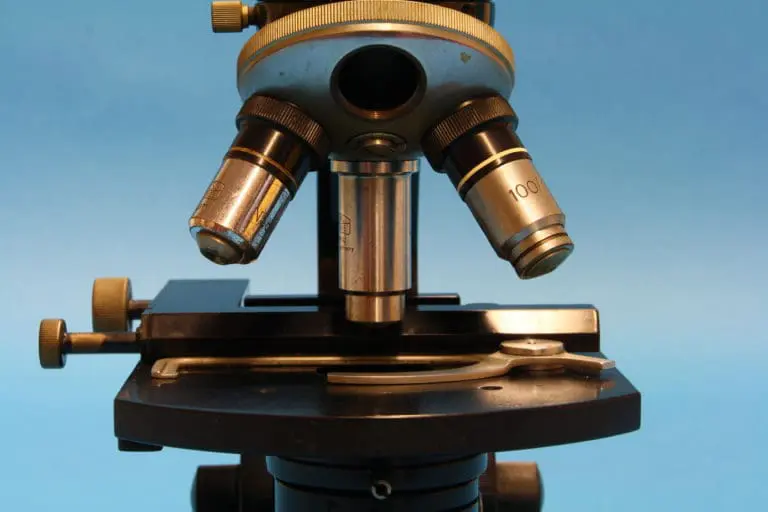

Objectieven:
(1): gesigneerd ‘Zeiss Winkel’ (in logo), serienr. 235971. Type Neofluar 10/0.30. 160/0.17. Dit objectief is niet goed meer, de kit van een van de stelsels is beschadigd.
(2): gesigneerd ‘Zeiss Winkel’ (in logo), serienr. 276082. 100/1,30 Oel. 160/–. Een olieimmersieobjectief met een verend systeem.
(3): gesigneerd ‘Carl Zeiss’ (in logo), serienr. 4807142. West Germany. Zeiss Oberkochen. 40/0.65. Verend systeem. Een latere toevoeging.

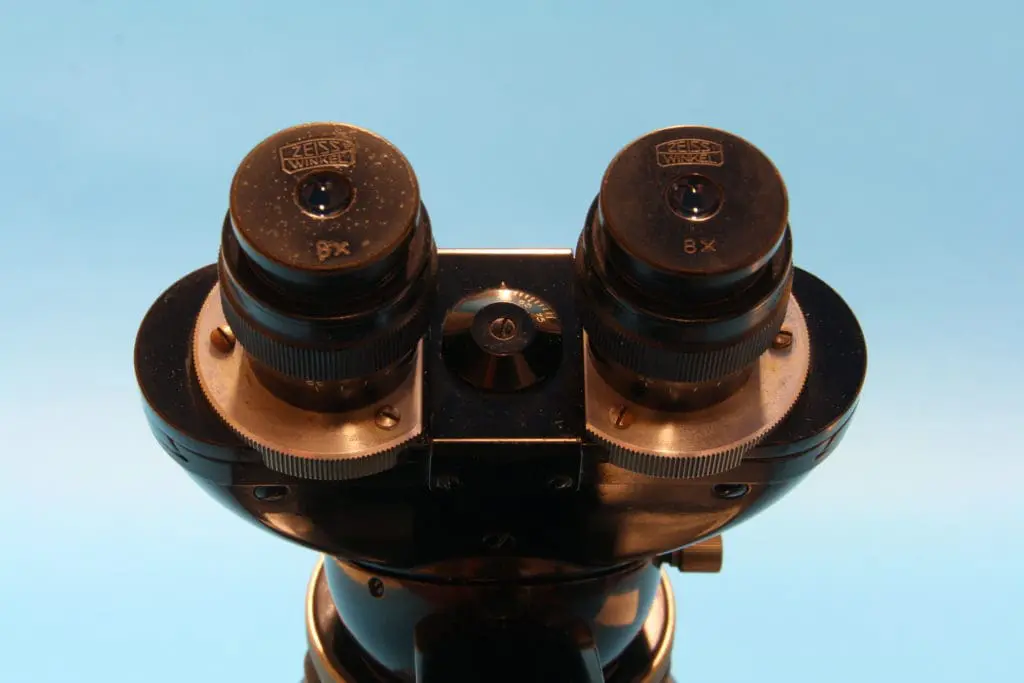

In de binoculairtubus twee oculairen, gesigneerd ‘Zeiss Winkel’ (in logo), 8×.

Zie ook: SM 77 en SM 124.

Met dank aan Frank Pothoven, specieel analist binnen het Laboratoriumcentrum, Klinisch Chemisch Laboratorium, Meander Medisch Centrum te Amersfoort, die ervoor heeft gezorgd dat dit microscoop in onze collectie terecht is gekomen.
