Samengesteld achromatisch microscoop

Beschrijving

Dit is een mooi voorbeeld van een typisch Duits no-nonsense microscoop zonder overbodige extra’s.

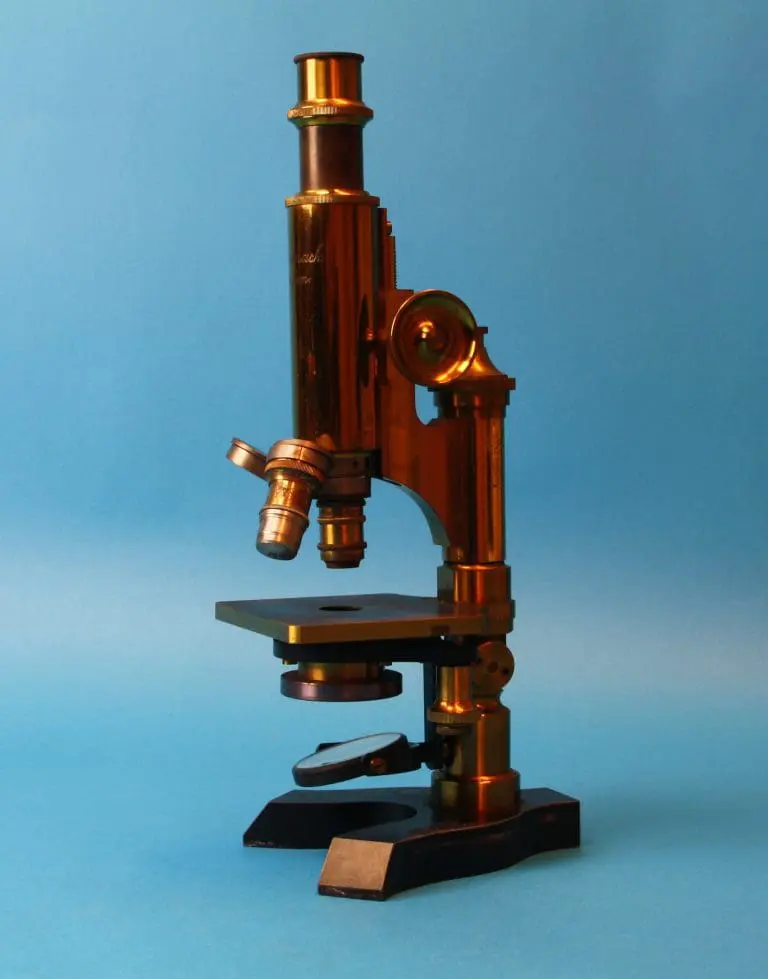

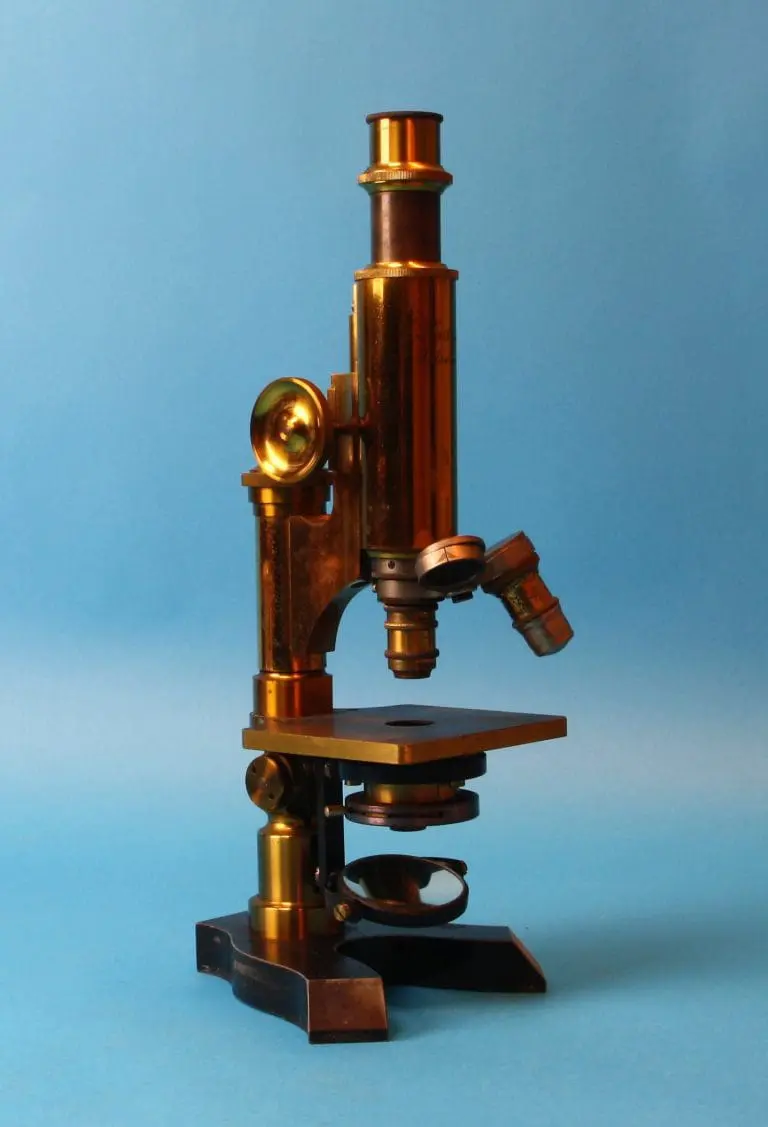

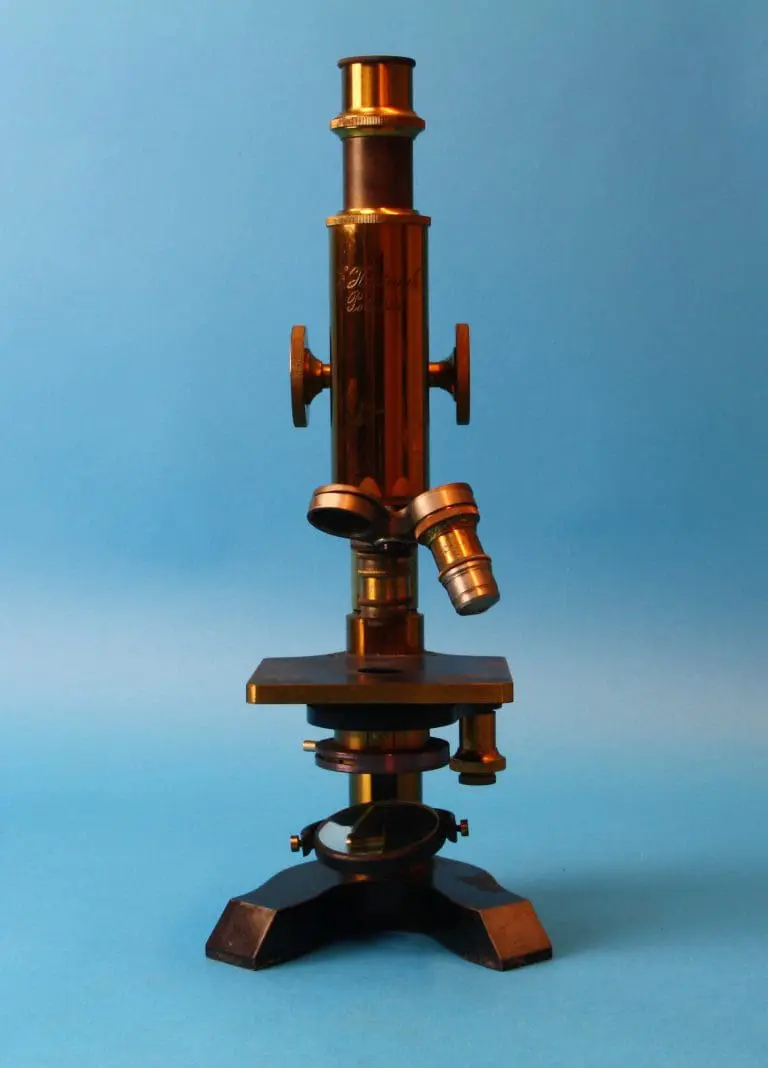

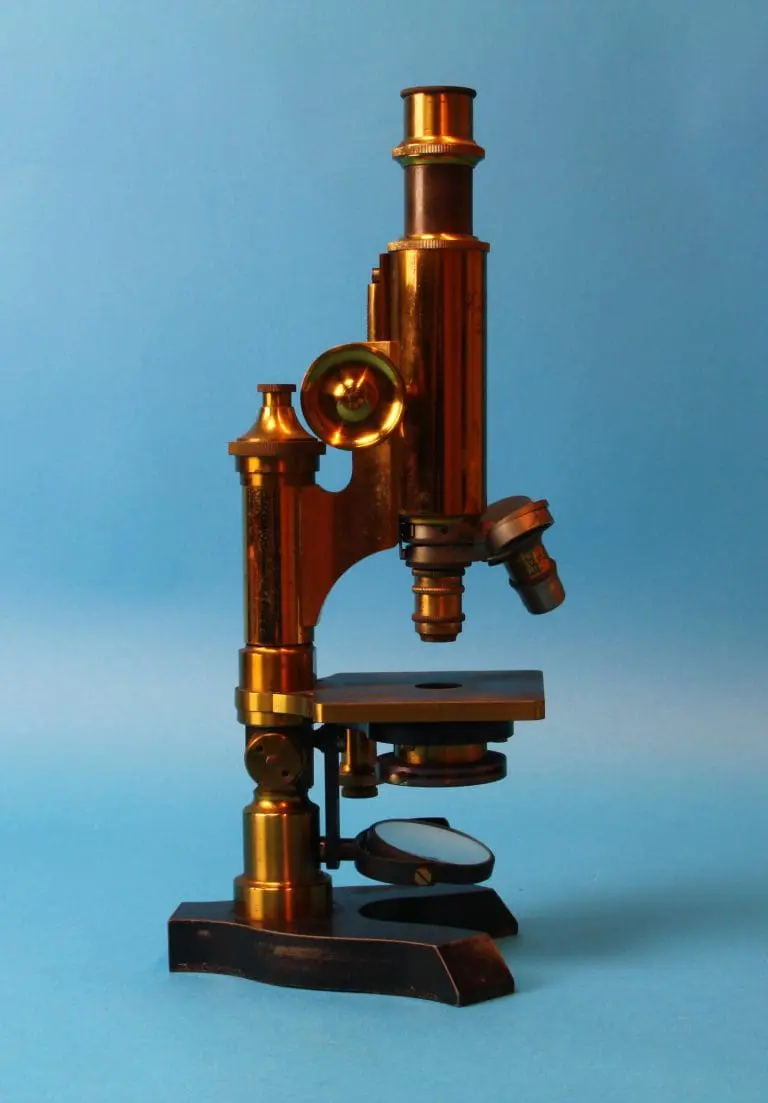

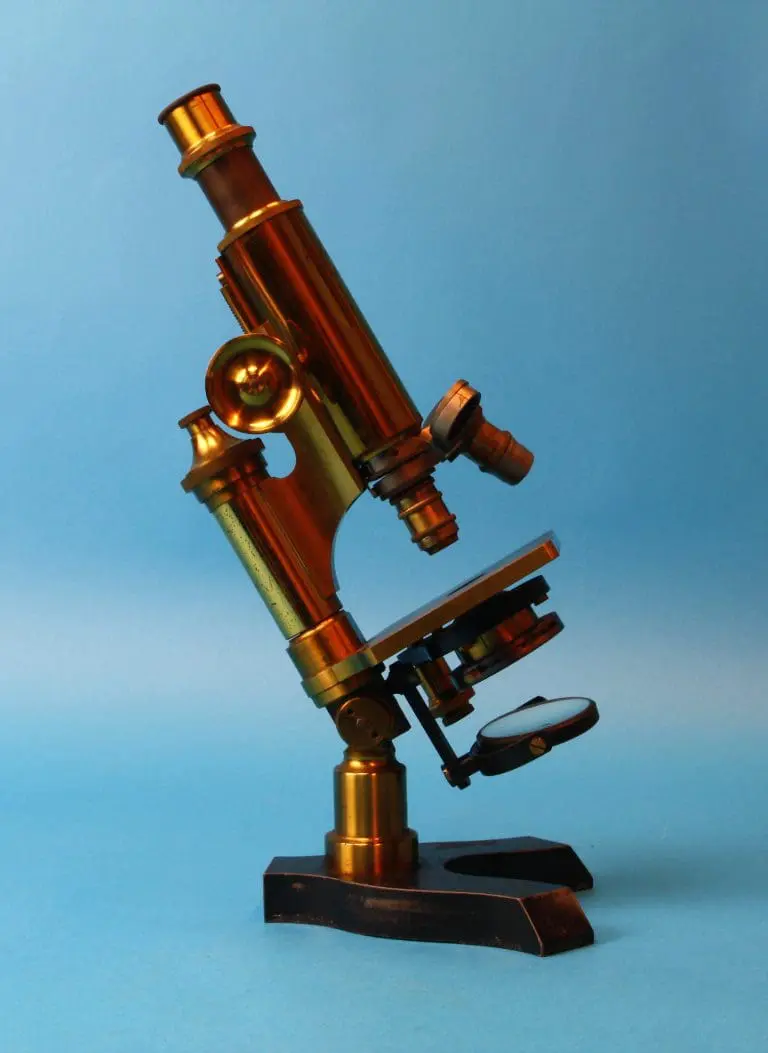

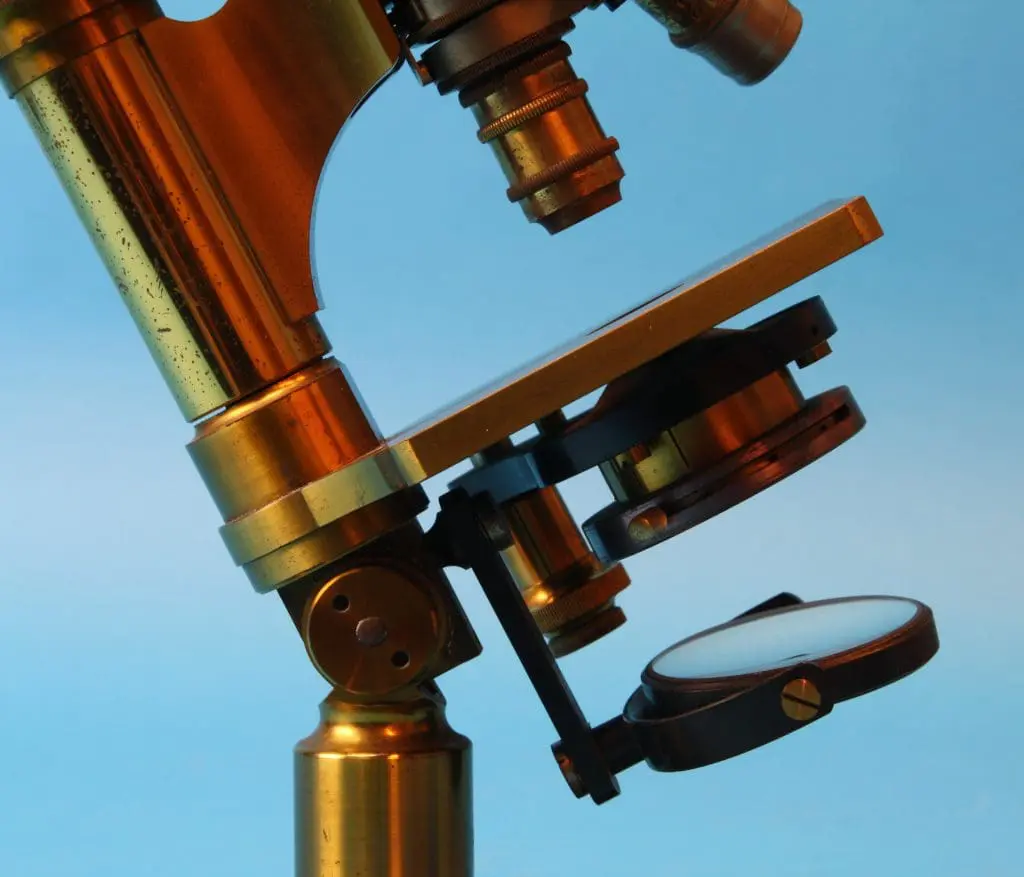

Het statief bestaat uit een zware V-vormige messing voet waarop een korte ronde zuil die via een scharniergewricht met de statiefarm is verbonden waardoor het instrument kan kantelen.De korte arm draagt de eenvoudige vierkante messing tafel met gaten voor twee veerclips. Onder de tafel aan een korte arm de spiegel, kantelbaar en draaibaar in een beugel. De spiegel is uit de optische as te verplaatsen voor schuine belichting. Verder is er een condensor met irisdiafragma.

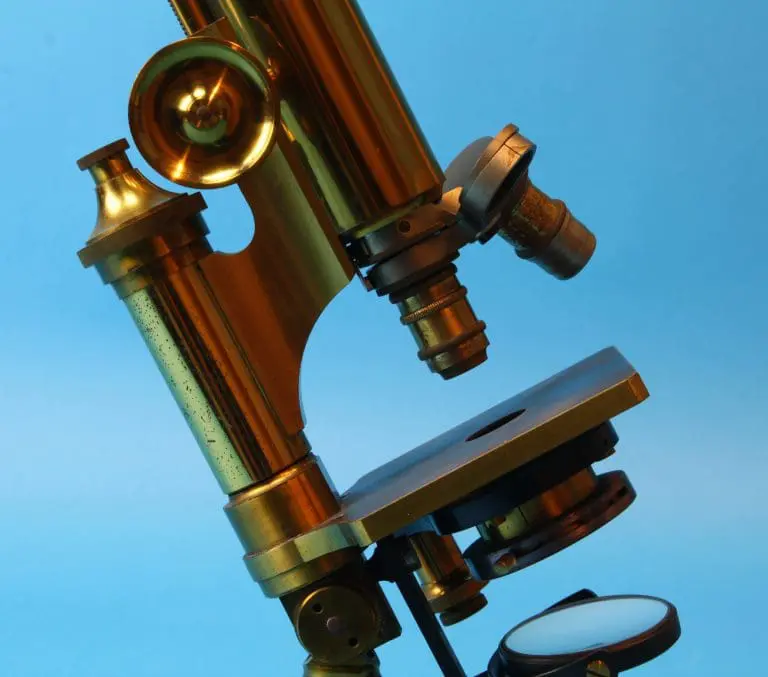

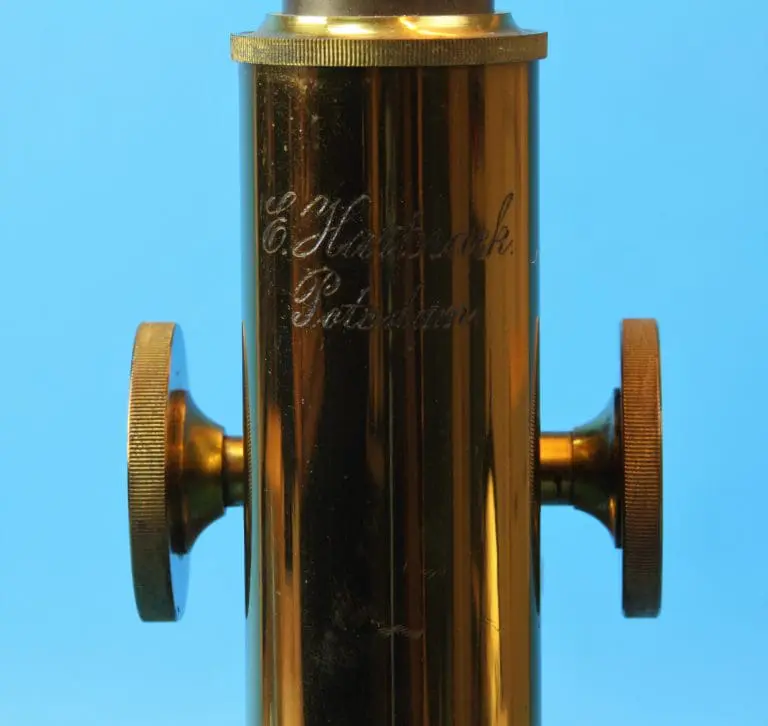

Boven de tafel een prismatische zuil met micrometerschroef voor de fijnscherpstelling. Hieraan de tubusdrager met links en rechts een knop met het rondsel voor de grofscherpstelling en de tubus met tandheugel. De tubus heeft een uitschuiftubus zodat verschillende tubuslengten zijn in te stellen.

Er is een objectiefrevolver voor drie objectieven. Er zijn twee objectieven, een zwak objectief gemerkt ‘1’ en een sterk objectief gemerkt ‘7’, verder nog een oculair ‘2’.

Dit microscoop is afkomstig uit de collectie van prof. dr. J.S. Ploem.
