Jaar/Periode |
1920-1930 |
Maker |
PRIOR & CO. |
Land |
Verenigd Koninkrijk |
Signering |
W.R. PRIOR & CO. / LONDON / 8473 |
Categorie |
Microscopen |
Optisch 1 |
Samengesteld |
Optisch 2 |
Achromatisch |
Afmetingen van de kist (h x b x d) |
34.3 × 18.7 × 21.8 cm |
Afmetingen van het microscoop (h x b x d) |
32.5 × 11.5 × 18.5 cm |
Inventarisnummer |
SM 8 |

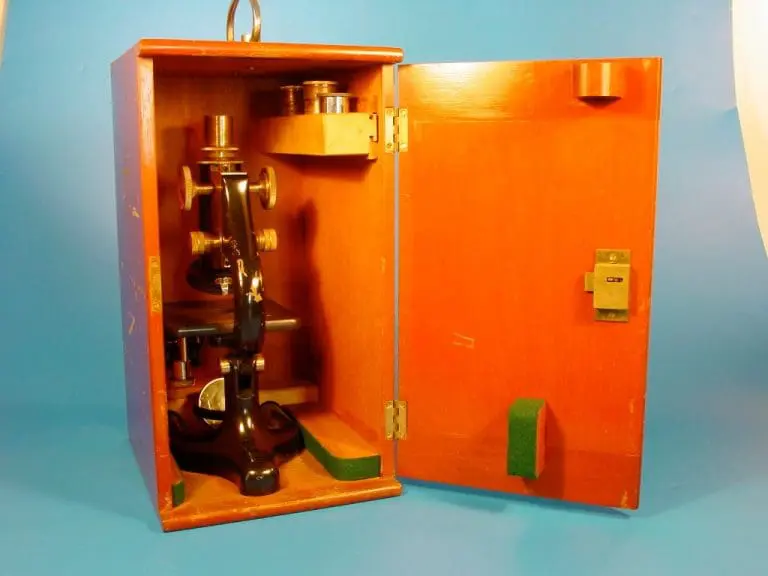

Het microscoop bevindt zich in een houten kist met vernikkelde handgreep, het is een typisch ‘studentenmicroscoop’.
Het microscoop heeft een zwart gemoffelde hoefijzervormige voet, waarop kantelbaar de statiefarm met tafel en spiegel. De tafel is van eboniet, onder de tafel de spiegel en de tweelenzige Abbe-condensor met een irisdiafragma. In het blok tussen de statiefarm en de tubus de fijnbeweging met een micrometerschroef en de grofbeweging met tandheugel en rondsel. Er is een uitschuiftubus.
Het oculair is gemerkt ‘4×10’, de brandpuntsafstand bedraagt 24.05 mm, de vergroting is dan 10.4 maal.
Er zijn twee objectieven, in een drievoudige objectiefrevolver ‘2/3’ en ‘1/6’, voorzien van vernikkelde frontlensmonturen, beide zijn gesigneerd (machinaal gegraveerd) ‘W.R. Prior & Co. London’, ze zijn voorzien van de gebruikelijke RMS-draad. De objectieven zijn gemeten aan het Bleeker-microscoop bij een tubuslengte van 170 mm, het objectief ‘2/3’ met een 10 maal vergrotend Huygens-oculair, het objectief ‘1/6’ met een 5 maal vergrotend Huygens-oculair.
Objectief | 2/3 | 1/6 |
Brandpuntsafstand (mm) | 17.18 | 4.18 |
Vergroting | 96.43 | 216.48 |
Numerieke apertuur | 0.26 | 0.9 |
Scheidend vermogen (µm) | 1.3 | < 0.8 |
Het objectief ‘2/3’ is van goede kwaliteit: het contrast is goed, wel een spoortje coma, het beeld is vlak, met weinig vertekening.
Het objectief ‘1/6’ heeft een minder goed contrast en een spoortje coma, het beeld is vlak en de sferische correctie is goed. De diatomee Pleurosigma angulatum wordt in stippen opgelost, Surirella gemma wordt net niet in lijnen opgelost.
